Diseñado exclusivamente para placa de armadura de ultra-alta resistencia (1100-1300MPa). Un rebote elástico extremo requiere ingeniería especializada de curva de presión. El sistema de doble impulso sincronizado elimina la ondulación de torque en la causa raíz. Logra una precisión de ±0.5mm/m² previamente imposible.
Impulso patentado con cuatro reductores planetarios en ejes sincronizados — reduce el torque del eje 50% y aumenta el factor de seguridad 2.5-3.0× para la formación de placas de armadura pesada.
Ruta de transmisión: Motores → Divisor de flujo → 2 reductores primarios → Eje sincronizado → 2 reductores secundarios → Rodillos
50% menos estrés en el eje que los trenes de transmisión de eje transversal tradicionales
Factor de seguridad 2.5-3.0× para placa de grado militar
Sin fallas: un reductor caído, el resto continúa funcionando

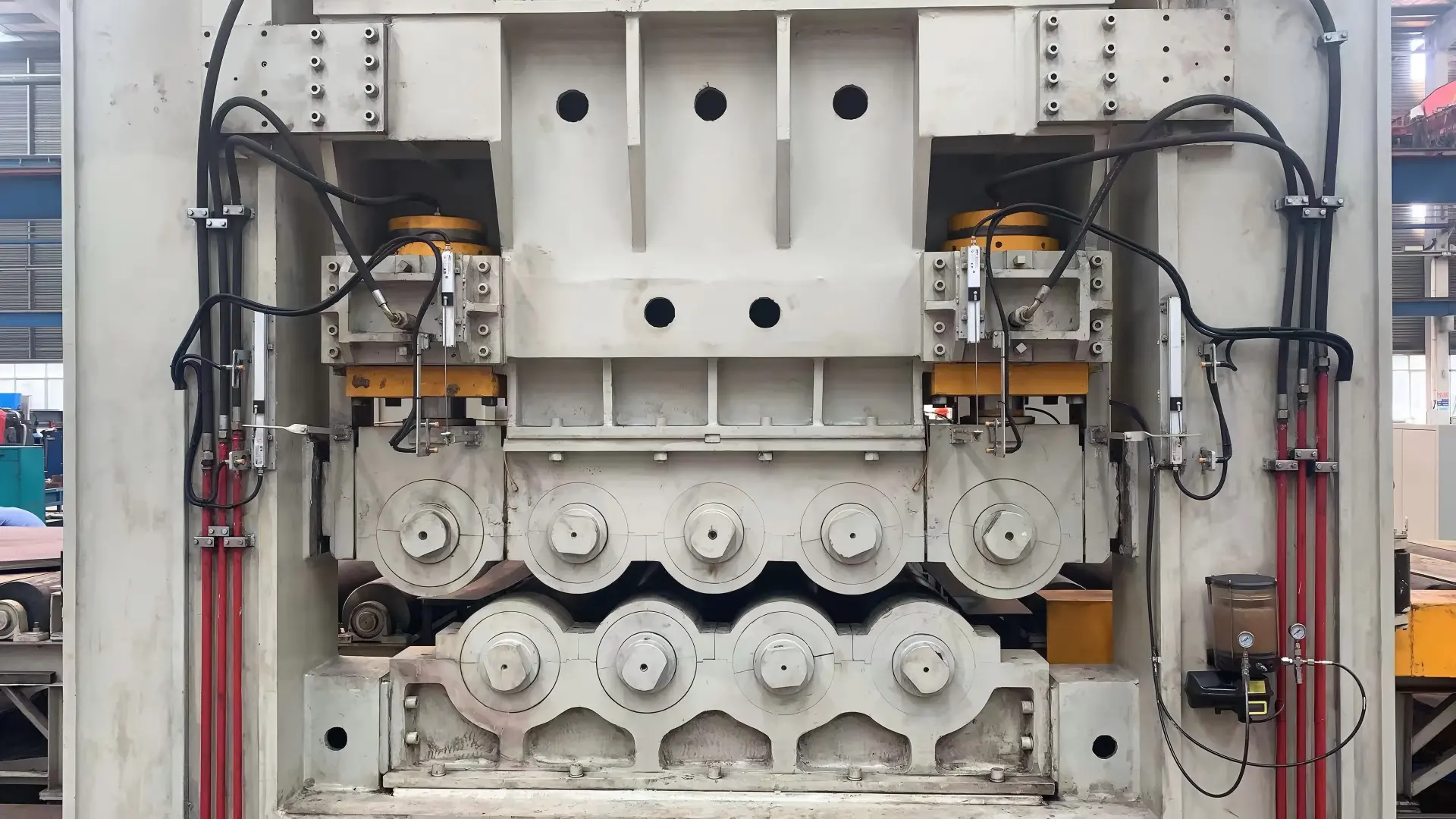

Los rodillos de respaldo varían en diámetro (central grande + rodillos de borde más pequeños). La disposición de ajedrez proporciona una distribución óptima del soporte. 70%+ de la longitud del rodillo de trabajo soportada. Minimiza la deflexión a<0.3 mm incluso bajo cargas de flexión de 80000 kN.
Curva propietaria que considera la recuperación elástica extrema del acero de armadura (rebote de 10-15 mm para espesor de 80 mm). La presión de entrada se controla cuidadosamente para evitar grietas. La presión de salida se extiende más de 200 mm en la zona para un alivio gradual del estrés. Curva especializada por grado de aleación de armadura.
El sistema de accionamiento de doble motor proporciona redundancia inherente. Si un motor falla, el segundo motor puede continuar con una operación limitada (50% de capacidad). Garantiza la continuidad de la misión para aplicaciones militares/defensa. El sistema hidráulico cuenta con alivio de presión dual + acumulador de respaldo.
Cada placa procesada genera documentación completa: historial de presión, ID del operador, marca de tiempo, mediciones de planitud, certificación del material. Los datos digitales se exportan a formato conforme a militares (MIL-SPEC). Permite trazabilidad del 100% para la adquisición de defensa.
Cuatro reductores planetarios (montados en los extremos superior e inferior de la viga) acoplados mediante ejes de entrada sincronizados. Los sistemas tradicionales utilizan un solo eje transversal (vibración de torque ±8-12%). La entrada dual sincronizada elimina la vibración y reduce el torque individual del eje en un 50%.
Aplicación militar:Reduce el riesgo de falla del eje en un 90%, mejora la confiabilidad de los componentes para la producción de armaduras críticas para la misión, permite procesar placas de armadura más gruesas/más fuertes previamente imposibles.
Los rodillos de respaldo varían en diámetro: zona central de 440 mm de diámetro, zonas de borde de 380 mm de diámetro. La disposición de tablero de ajedrez optimiza el patrón de soporte. Cubre más del 70% del recorrido de los rodillos de trabajo frente al 45% del equipo tradicional.
Rendimiento:Deflexión<0.3 mm mantenido bajo carga completa de 80.000 kN
Retroceso elástico extremo (10-15 mm para espesor de 80 mm) requiere una gestión sofisticada de la presión. Características propietarias de la curva: zona de entrada con presión alta conservadora (previene el agrietamiento), zona media con reducción lineal gradual, zona de salida con alivio de baja presión extendido (zona de 200 mm+).
La arquitectura de motor dual proporciona redundancia en cada nivel: nivel motor con 2 motores independientes (si uno falla → continúa con 50% de capacidad), nivel hidráulico con alivio de presión dual + acumuladores duales, nivel de control con PLC dual y failover automático, nivel de accionamiento con entrada dual sincronizada que proporciona continuo accionamiento si falla un reductor.
Continuidad de la Misión MilitarGarantiza que la producción de placas de armadura continúe a pesar de un fallo en un solo componente, reduce el riesgo de tiempo de inactividad para la adquisición de defensa y permite la producción clasificada/crítico para la misión con confianza.

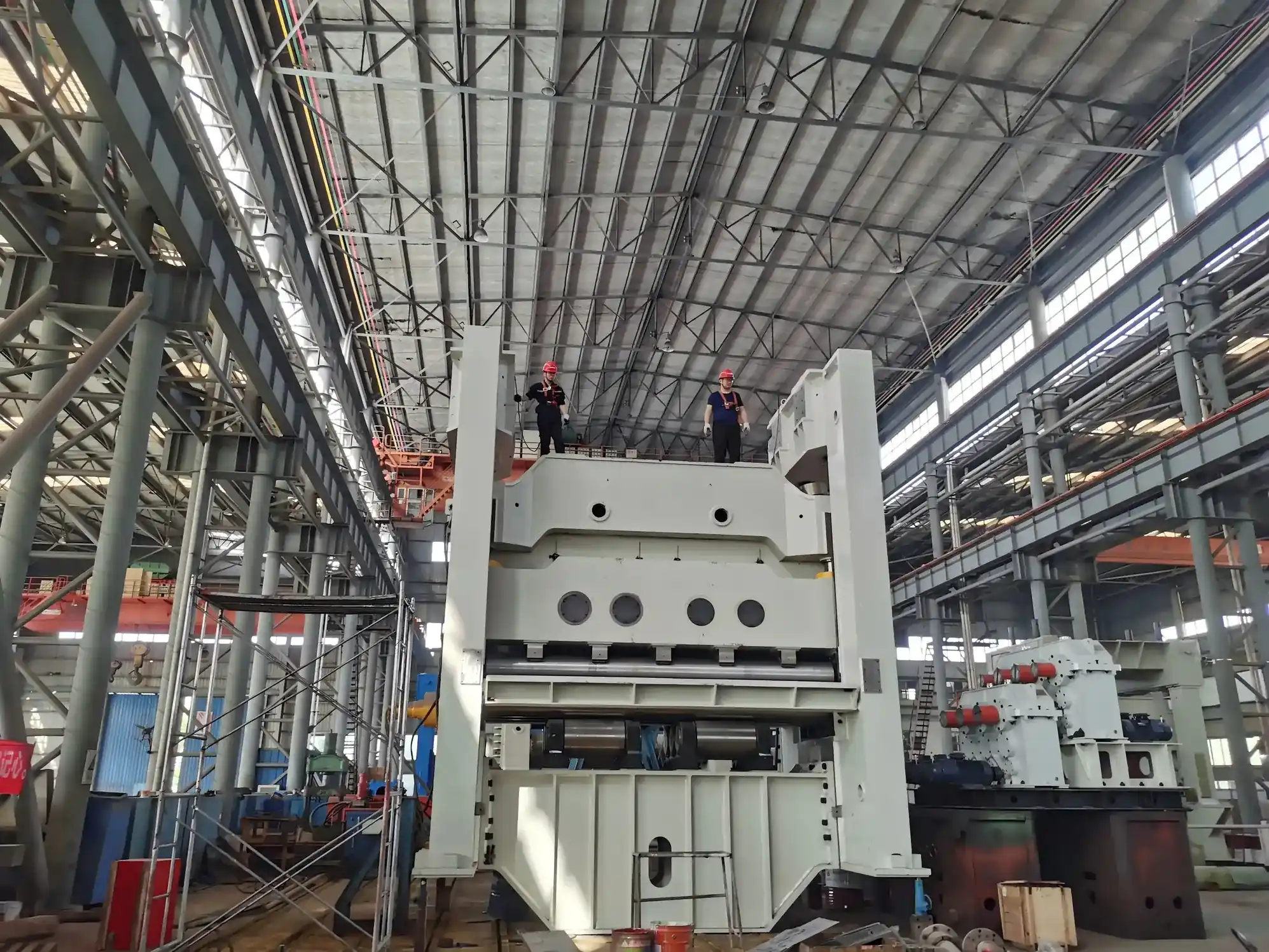

Acero Q355B aliviado de tensiones, construcción de caja cerrada pretensada. Capacidad de carga de flexión total 80000 kN. Deflexión <0.3mm bajo carga completa. Vida útil de 25+ años de operación continua (especificación militar).
4 motores hidráulicos SAI independientes (60-90 kW cada uno) con reductores planetarios (relación 1:80). Ejes dobles sincronizados con capacidad de torque combinada de 10+ millones de N·m. Redundancia de grado militar para procesamiento de acero blindaje.
Acero forjado 60CrMoV (de grado blindaje). Endurecimiento superficial HRC 56-63. Diámetro 400-450mm para alta capacidad de carga. Matriz de rodillos de respaldo de 4 filas de múltiples diámetros. Filtración absoluta triple redundante de 10μm.
Dos sistemas Siemens S7-1200 con failover automático. Pantalla táctil segura de 12 pulgadas con autenticación de usuario y niveles de clasificación. Cifrado de grado militar para parámetros sensibles. Registro de auditoría inmutable de todas las operaciones.
| Modelo | Grosor (mm) | Anchura (mm) | Rendimiento (MPa) | Rodillos | Capacidad (kN) | Precisión | Potencia (kW) |
|---|---|---|---|---|---|---|---|
| EZW43T-80×2200 | 80 | 2200 | 1100 | 17 | 45000 | ±0.5 | 240×4 |
| EZW43T-100×2500 | 100 | 2500 | 1100 | 17 | 55000 | ±0.5 | 280×4 |
| EZW43T-120×3500 | 120 | 3500 | 1300 | 17 | 80000 | ±0.5 | 360×4 |
Responda a unas pocas preguntas rápidas para ayudarnos a recomendar la máquina niveladora de placas más adecuada para su aplicación.
Material: Armor steel 1100-1300MPa; Thickness: 80-120mm; Application: vehicle armor, protective structures. Requirement: ±0.5mm precision, zero surface defects, full traceability.
Material: Alianzas de armadura especializadas; Grosor: 60-100mm; Aplicación: paneles protectores, alojamientos balísticos. Requisito: precisión dimensional extrema, confiabilidad crítica para la misión.
Material: Alianzas de ultra-alta resistencia; Grosor: 80-120mm; Aplicación: sistemas de armas, refuerzo estructural. Requisito: calidad de grado militar, documentación clasificada.
Material: Materiales de armadura clasificados; Grosor: variable según especificación; Aplicación: fabricación de equipo militar. Requisito: acceso de seguridad, registro de auditoría, trazabilidad.
Desafío:Placa de armadura (100mm, 1100MPa) que requiere precisión de ±0.3mm. Equipo anterior logró ±1.2mm. 18% tasa de rechazo por inspectores de defensa.
Solución:EZW43CY-100×2500 con doble accionamiento sincronizado + sistema de documentación militar.
Resultado:Precisión mejorada a ±0.35mm; tasa de rechazo reducida al 0.8%; logrado aprobación de grado militar; otorgados pedidos adicionales de más de $2M+.
Desafío:Programa de armadura clasificada. Necesitamos equipo con redundancia dual + capacidad de continuidad de misión. El riesgo de fallo de un solo punto en equipo tradicional es inaceptable.
Solución:EZW43CY-120×3500 personalizado con redundancia completa de ruta de carga + failover de motor dual.
Resultado:La redundancia de motores dobles elimina fallos de un solo punto; riesgo de tiempo de inactividad reducido en 90%; seguridad de producción aprobada para producción clasificada; acuerdo de suministro de defensa a largo plazo de €18M+.

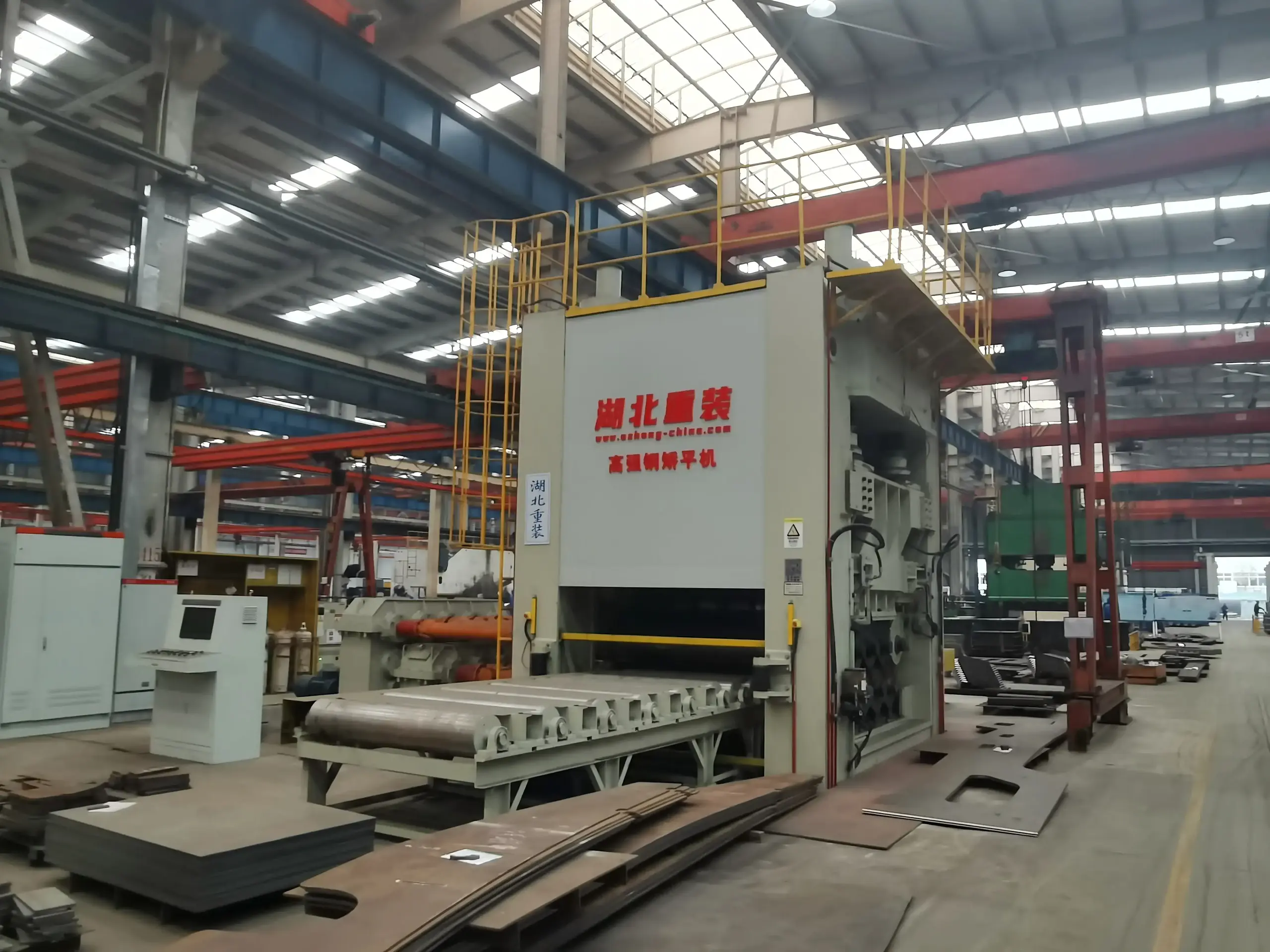

Full load-path redundancy (dual motors, dual relief, dual accumulators), military-grade traceability documentation, security-cleared data handling, mission continuity capability (50% capacity if component fails). Designed specifically for defense procurement standards.
La cruz tradicional crea ondulaciones de torque (±8-12%), causando picos de presión → defectos superficiales. La entrada dual sincronizada reduce las ondulaciones a <±1% ? estrés uniforme → precisión de ±0.5mm es posible (vs. ±1.2mm tradicional).
Cada componente crítico tiene respaldo. El motor falla → el segundo motor continúa. El alivio de presión falla → el alivio de respaldo activa. El reductor falla → la entrada sincronizada aún impulsa el sistema restante. Asegura la continuidad de la producción a pesar de la falla de un solo componente.
Sí. Las características de seguridad incluyen: autenticación de usuario con niveles de autorización, rastro de auditoría a prueba de manipulación, almacenamiento de datos encriptado, protocolos de manejo de documentos clasificados, capacidad de integración con bases de datos gubernamentales.
Intervalos de servicio de 300 horas (más cortos que el estándar debido a cargas pesadas). Incluye: análisis de aceite hidráulico, inspección de rodamientos, reemplazo de sellos, calibración de válvula de presión, verificación de acoplamiento de entrada sincronizada. El PM completo requiere 18-24 horas.
| Artículo | Liderazgo | Función | Valor Militar |
|---|---|---|---|
| Control de Acceso de Seguridad Mejorado | 8 weeks | Clearance de múltiples niveles, autenticación biométrica | Capacidad de producción clasificada |
| Sistema de Respaldo de Datos Redundante | 6 weeks | Copia de seguridad automática segura, encriptación | Protección de datos crítica para la misión |
| Diagnóstico remoto (seguro) | 10 semanas | Monitoreo encriptado, redes militares | Soporte remoto con cumplimiento de seguridad |
| Actualización de redundancia de failover | 8 weeks | Failover automático del motor/reductor | Continuación del 50% de capacidad si falla un componente |
| Sistema de Rastro de Auditoría Militar | 6 weeks | Registro de operaciones inmutable, a prueba de manipulación | Cumplimiento en la adquisición de defensa |
