Columna vertical única (sin obstrucciones laterales) permite el acceso no restringido a las piezas desde tres lados. Estructura en marco en C: mesa de trabajo + columna de soporte + viga transversal superior conectada mediante 5 varillas de tensión. Rigidez superior sin deflectación del marco. Ideal para diversos cambios de aplicación.
Modo de acción puntual: El operador controla manualmente mediante un pulsador de empuje (ideal para trabajos no repetitivos y de prueba). Modo semi-automático: Activación de ciclo controlada por PLC (producción repetitiva). Una sola máquina sirve para prototipado y producción de alto volumen.
Columnas guía: Acero endurecido por temple, superficie externa cromada. Tolerancia de concentricidad ±0.1 mm mantenida a lo largo del recorrido. Evita la cuña o deriva lateral del perno de prensado. Esencial para operaciones de fundición a presión de precisión, grabado y estampación.
Patrón de ranura T industrial estándar (espaciado de 25 mm, pernos M20) permite el montaje rápido de accesorios y matrices. El bloque guía coincide con la configuración de ranuras T de la mesa. Simplifica el cambio de herramientas: configuración típica<10 minutos. Admite accesorios personalizados.
Controlador lógico programable gestiona el ciclo de prensado: velocidad de acercamiento (rápida), velocidad de trabajo (ajustable), tiempo de permanencia (ajustable), velocidad de retorno (controlada). El operador inicia los ciclos mediante un solo pulsado de botón. Tiempo de ciclo repetible ±0.5s a lo largo de la producción.
Válvula proporcional permite un ajuste de velocidad sin escalones. Velocidades lentas para operaciones de conformado delicadas; velocidades más altas para una producción rápida. Parámetros de ciclo individuales almacenados por aplicación. Mejora la calidad de la pieza mientras se mantiene el ritmo de producción.

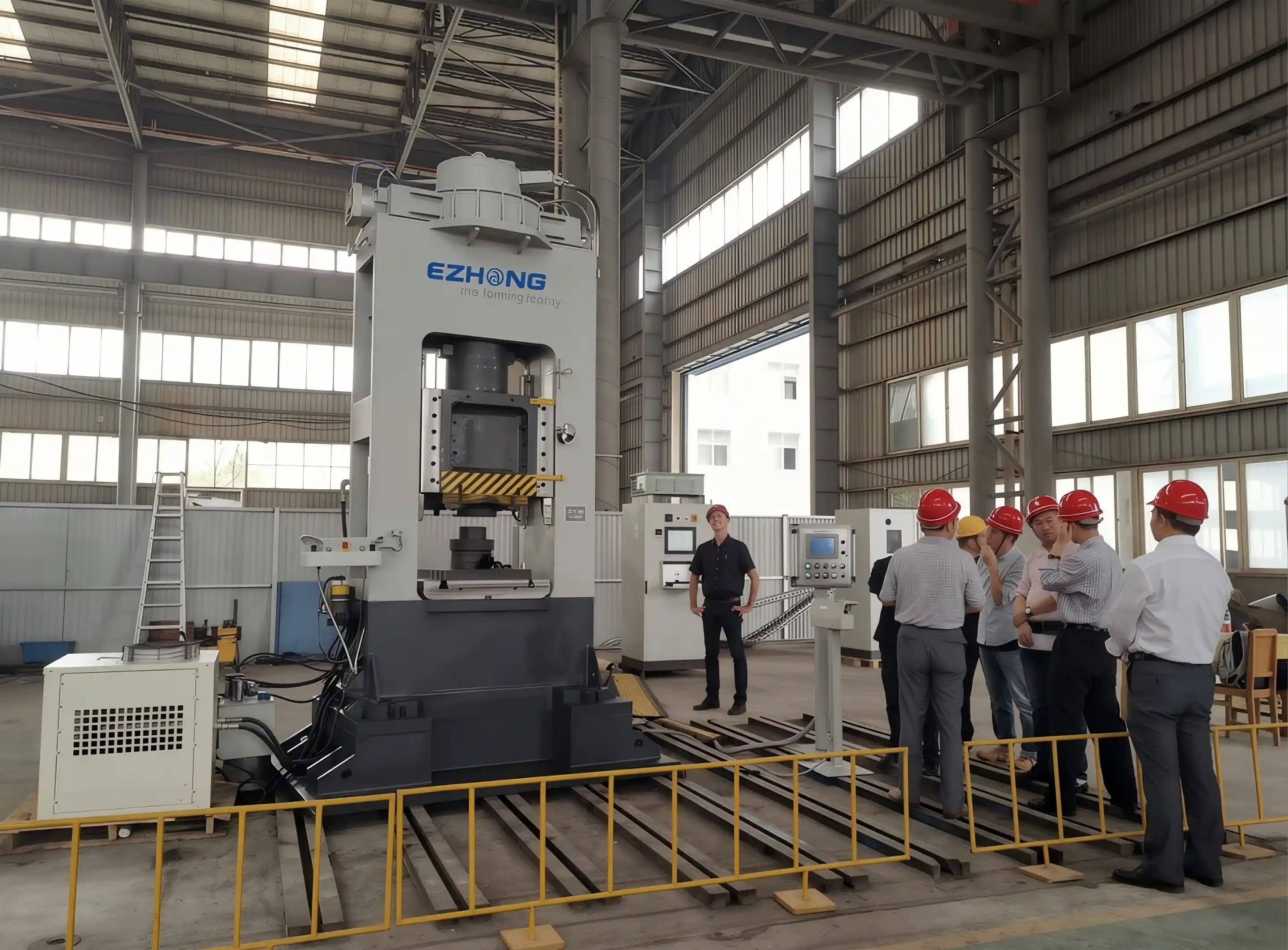

Mesa de trabajo (construcción de placa de acero soldada) + Columna de soporte (sección en caja de acero) + Viga superior conectada mediante 5 varillas de tensión de precisión (no tornillos). Elimina la deflexión del marco bajo carga nominal. La arquitectura en marco C proporciona acceso sin obstáculos a las partes desde tres lados.

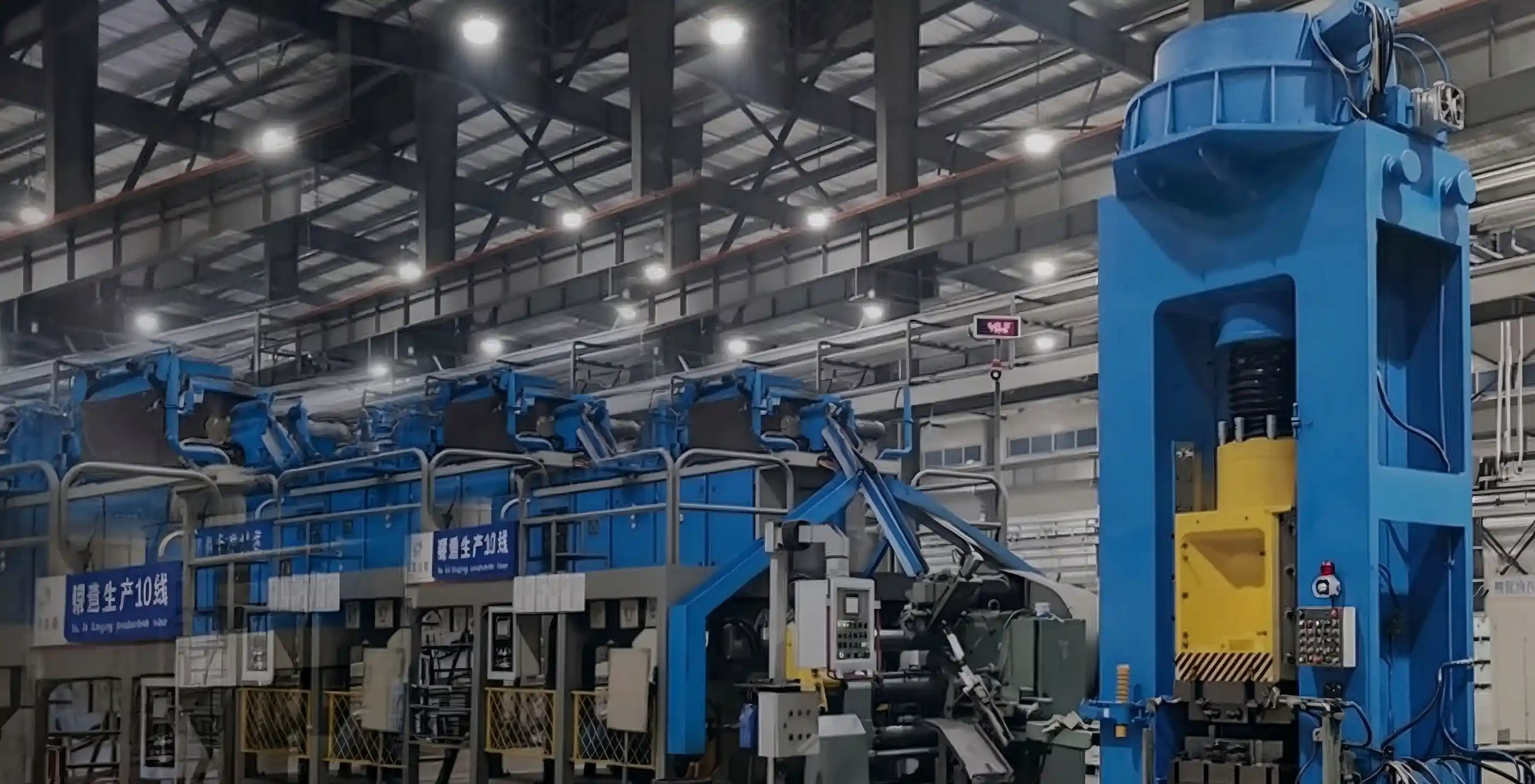

Cuatro columnas guía (acero, templeado + cromado) garantizan una concentricidad de ±0.1 mm. Las columnas se posicionan para formar un patrón de soporte rectangular alrededor del pistón de la prensa. El cromado evita la corrosión; el diseño autolubricante minimiza el mantenimiento. Asegura el movimiento vertical del pistón sin deflexión lateral.
Acero estructural Q235-Q345, aliviado de tensiones. Soldadura multipasada según normas de inspección ISO 5817. Recocido en horno elimina el estrés residual. Superficies de cojinetes rectificadas con precisión.
Cilindro de pistón de acción simple, diámetro de perforación 50-100 mm, recorrido 400-800 mm. Rango de presión 0-250 bar ajustable. Cilindros de acero forjado premium con materiales de sellado de alta confiabilidad importados.
Bomba de pistón axial de desplazamiento variable 20-40 cc/rev. Presión ajustable 0-250 bar. Control de velocidad de válvula proporcional 0-30 mm/s. Tanque de acumulación 10-20L con radiador enfriado por aire.
Siemens S7-200 PLC con programación industrial. Modos de acción puntual y semi-automáticos. Almacenamiento de programas con 20+ ciclos preestablecidos. Parada de emergencia con apagado automático de sobrepresión.
| Modelo | Fuerza de prensado (kN) | Trazo (mm) | Mesa de trabajo (mm) | Rango de Velocidad (mm/s) | Potencia (kW) | Dimensiones L×W×H (mm) |
|---|---|---|---|---|---|---|
| HYP-100 | este botón cien | cuatrocientos | 800 x 800 | 0-30 | este botón | 1200 por 1000 por 1600 |
| HIPER-150 | ciento cincuenta | It looks like the specific text or button content you want translated wasn't included after "the following content". Please provide the English text you'd like translated to Spanish (e.g., a button label like "Submit"), and I'll output it in the requested JSON format. | 1000 × 1000 | El contenido proporcionado para traducir no está presente en la consulta. Por favor, proporciona el texto del botón o el contenido específico que deseas traducir al español. | once | Este botón en forma de una expresión de sitio web |
| HIP-200 | este botón en la forma de una expresión de sitio web | It looks like your query is missing the actual button text (or other content) you want me to translate. Please provide those details, and I'll handle the translation to Spanish and output the result in the exact JSON format you specified. | No se proporcionó el contenido a traducir. | El contenido o texto del botón a traducir no ha sido proporcionado en la consulta. Por favor, proporciona el texto que deseas traducir al español. | once | El texto del botón no ha sido proporcionado en la consulta. Por favor, proporciona el contenido específico del botón que deseas traducir al español y en formato de expresión web. |
| HYP-300 | 300 | 700 | 1400×1400 | 0-15 | 15 | 1800×1600×2200 |
| HYP-500 | It looks like the specific text or button content you want translated wasn't included after "the following content". Please provide the English text you'd like translated to Spanish (e.g., a button label like "Submit"), and I'll output it in the requested JSON format. | 800 | 1500×1500 | 0-10 | 15 | 2000×1800×2400 |
Aplicación: estampado de láminas de metal, calado superficial, doblado. Material: láminas de aluminio, cobre, acero de 0.5-3mm de espesor. Carga típica: 100-200 kN. Requisito clave: precisión de posicionamiento ±0.1mm, distribución uniforme de presión.
Aplicación: ensamblaje de insertos, eliminación de rebabas, posicionamiento de precisión. Material: piezas moldeadas de plástico, insertos metálicos. Carga típica: 50-150 kN. Requisito clave: tiempo de ciclo consistente, toque suave para evitar daño a las piezas.
Aplicación: operaciones de corte, perforación, dimensionamiento final. Material: aluminio fundido, hierro fundido en molde, acero forjado. Carga típica: 150-500 kN. Requisito clave: tiempo de ciclo rápido, alta repetibilidad.
Aplicación: ensamblaje a presión de cojinetes en ejes. Material: razas de acero, cojinetes de aluminio/bronce. Carga típica: 100-300 kN. Requisito clave: control preciso de la carga, sin daño a las piezas durante el ensamblaje.
Aplicación: formación por presión de laminados compuestos, fibra de carbono. Material: compuesto epoxi-carbono, plástico reforzado con fibra de vidrio. Carga típica: 50-200 kN. Requisito clave: perfil de presión controlado, gestión térmica.
Aplicación: pruebas de materiales, ensayos de compresión, verificación de carga de prueba. Material: varios especímenes de prueba. Carga típica: 100-500 kN amplia capacidad. Requisito clave: medición precisa de la carga, capacidad de grabación de datos.
Desafío:Recorte de componentes por fundición a presión (200 kN) la operación manual es inconsistente. Tiempo de configuración 30 minutos por cambio de molde. Calidad dependiente de la habilidad del operador.
Solución:HYP-200 desplegado con semi-automático PLC + herramientas de cambio rápido T-slot.
Resultado:Tiempo de configuración reducido de 30 min a 8 min; consistencia de tiempo de ciclo mejorada de ±5% a ±0.5%; capacitación del operador de 2 semanas a 2 días; eficiencia de producción +35%; tasa de scrap reducida de 6% a 0.8%.
Desafío:La ensamblaje de ajuste de prensa de rodamientos (150 kN) requiere un toque gentil para prevenir daños a la pista del rodamiento. Prensado manual: tasa de daño del 8%. Velocidad de prensado de acción puntual inconsistente.
Solución:HYP-150 con control de velocidad programable + repetibilidad de ciclo.
Resultado:Tasa de daño reducida del 8% al 0.3%; consistencia de velocidad de ensamblaje con varianza ±3% mantenida; fatiga del operador reducida con ciclaje automático; tasa de producción +40%.
Acción puntual: El operador mantiene manualmente el botón de pulsación durante todo el ciclo de prensado (para prototipado, prensados únicos, operaciones variables). Semi-automático: El operador pulsa el botón una vez; la PLC secuencia automáticamente el enfoque → trabajo → pausa → ciclo de retorno (para producción repetitiva).
Tiempo de ciclo mantenido en ±0.5 segundos mediante control PLC. Variabilidad de fuerza de prensado: ±3% mantenida mediante retroalimentación de presión de válvula proporcional. Repetibilidad de posición: ±0.1mm mediante columnas guía de precisión.
Sí. 20+ programas de ciclo preestablecidos almacenados. El operador selecciona el programa por tipo de material, luego carga la herramienta correspondiente (cambio rápido T-slot,<10 min). La presión hidráulica, velocidad y tiempo de retención se ajustan automáticamente según el programa.
Botón de parada de emergencia único (rojo, en forma de seta, según norma ISO). Relé de seguridad de doble canal activa la liberación inmediata de presión. La activación del pistón no puede ocurrir sin el comando del botón de pulsación (manual + semi-auto ambos requieren iniciación del operador).
Intervalos de 500 horas: análisis de aceite hidráulico, inspección de sellos, limpieza de columna guía. Trimestral: calibración de válvula de presión, verificación de eficiencia del enfriador. Anual: evaluación completa del sistema. Ventana de mantenimiento: 3-4 horas por servicio de 500 horas.
Actualización opcional disponible. La conexión Ethernet permite conteo de ciclo en tiempo real, historial de fuerza, registro de alarmas. Los datos se exportan al sistema de seguimiento de producción de la fábrica. Requiere integración personalizada por plataforma MES.
| Artículo | Función | Valor |
|---|---|---|
| Sistema de Registro de Datos | Registra presión, tiempo de ciclo, fuerza por parte | Traza de calidad, capacidad SPC |
| Paquete de Refrigeración Avanzado | Capacidad térmica mejorada | Capacidad de operación continua 24/7 |
| Contador de Ciclo Automático | Seguimiento de producción acumulativa | Verificación de volumen de producción |
| Célula de Carga de Precisión | Precisión de medición de fuerza de ±1% | Aplicaciones críticas (aeroespacial, defensa) |
| Diagnósticos Remotos | Monitoreo basado en la nube, alertas | Capacidad de mantenimiento predictivo |
| Válvula de Control Térmico | Mantiene una temperatura óptima de 45-55°C | Vida extendida del fluido hidráulico |
| Placa de fijación personalizada | Interfaz de herramientas específica para la aplicación | Configuración más rápida por aplicación única |
| Paquete de Interbloqueo de Seguridad | Guardias + interruptores de límite | Protección mejorada del operador |
