Diseñado para superar el desafío crítico: las placas compuestas generan una concentración extrema de estrés en la interfaz de unión durante el doblado. El drive de rodillo independiente + el ajuste del rodillo de borde eliminan la distribución desigual de presión. Previene la delaminación (separación de la capa revestida del acero base)—el modo de fallo primario en los equipos tradicionales.
Cada rodillo de trabajo impulsado de forma independiente por un motor hidráulico dedicado. El divisor de flujo mantiene un equilibrio de carga perfecto. Elimina la interferencia mecánica del eje transversal que causa una carga asimétrica—crítico porque los materiales compuestos tienen una debilidad direccional en la interfaz de unión.
Tanto los rodillos de borde superiores como los inferiores son ajustables de manera independiente mediante cilindros hidráulicos proporcionales. Crea una distribución simétrica de tensiones a través del ancho de la placa. Evita la concentración de tensiones en los bordes que típicamente causa delaminación periférica en placas compuestas.
Perfil de presión de entrada/salida propietario que minimiza la concentración de estrés en la interfaz del acero clad. La reducción gradual de la presión permite un flujo controlado del material sin carga por choque. Reduce el estrés de la línea de unión un 40% en comparación con el equipo tradicional.
Array de sensores ultrasónicos integrados monitorea las propiedades acústicas de la línea de unión durante el nivelado. Detecta la iniciación de microdelaminación antes de una falla visible. Habilita la reducción automática de presión si se detecta el riesgo de delaminación.
Los rodillos de trabajo cuentan con un revestimiento de superficie de baja fricción propietario (cerámico o polímero). Previene el rayado o el marcado de las superficies clad premium (acero inoxidable, níquel). Preserva las propiedades de resistencia a la corrosión de la capa clad costosa.
Diseño revolucionario aborda el desafío fundamental: las placas compuestas tienen debilidad direccional en la interfaz de unión. El eje transversal tradicional de un solo accionamiento crea ondulación de torque—devastadora para los compuestos. Cada rodillo es impulsado independientemente por un motor hidráulico SAI dedicado, lo que elimina por completo la ondulación de torque.
Beneficio del Material CompuestoDistribución uniforme del estrés en la línea de unión; previene picos de concentración de estrés que inician la delaminación; permite el procesamiento de placas compuestas más gruesas (20-25mm) previamente imposible.

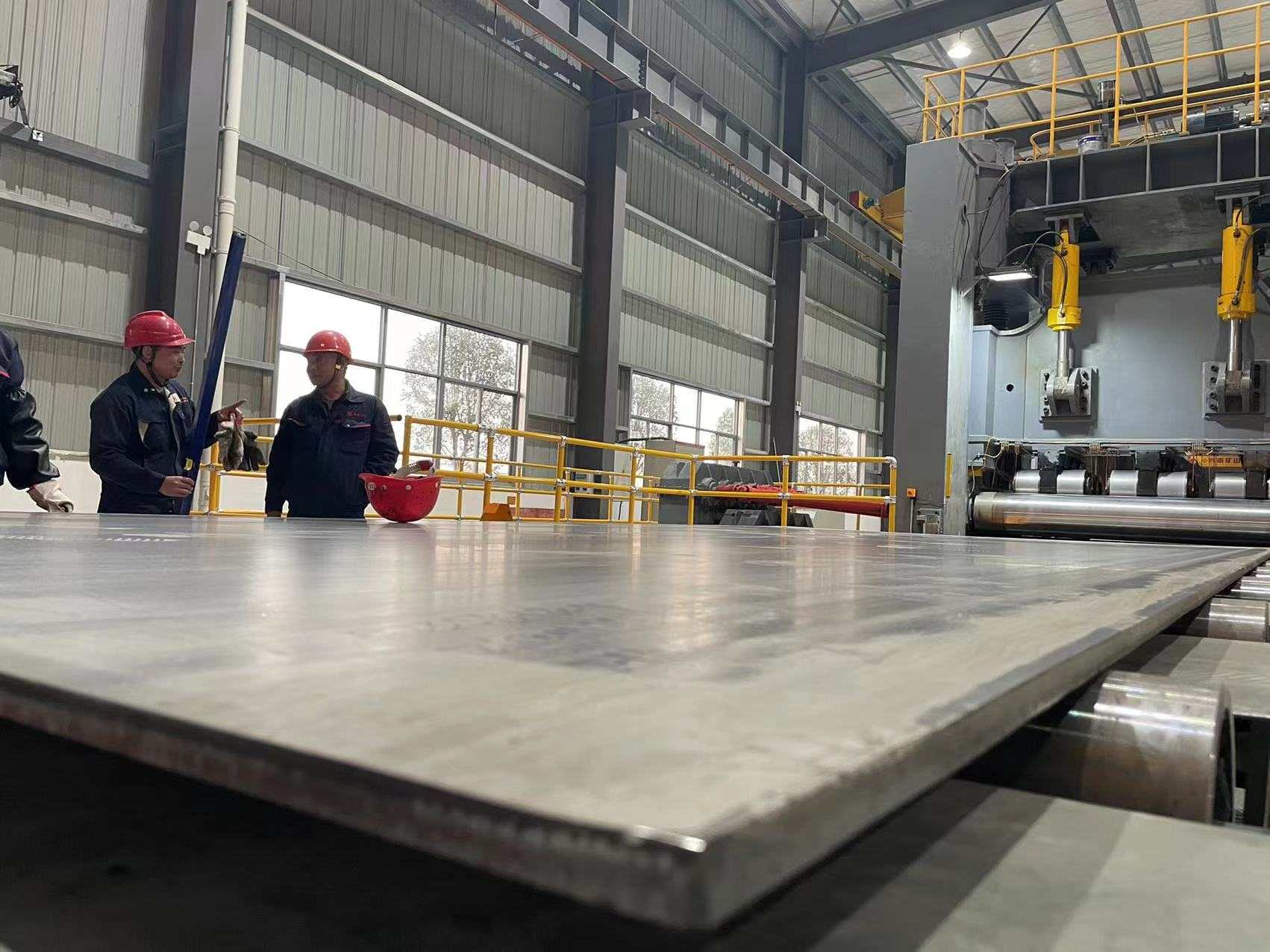

Las placas compuestas requieren una estrategia de doblado fundamentalmente diferente al acero monolítico. Una alta presión de entrada causa un repentino pico de estrés en la interfaz de unión (punto débil). La curva propietaria utiliza una reducción gradual de presión, permitiendo que el material compuesto fluya plásticamente sin carga de choque.

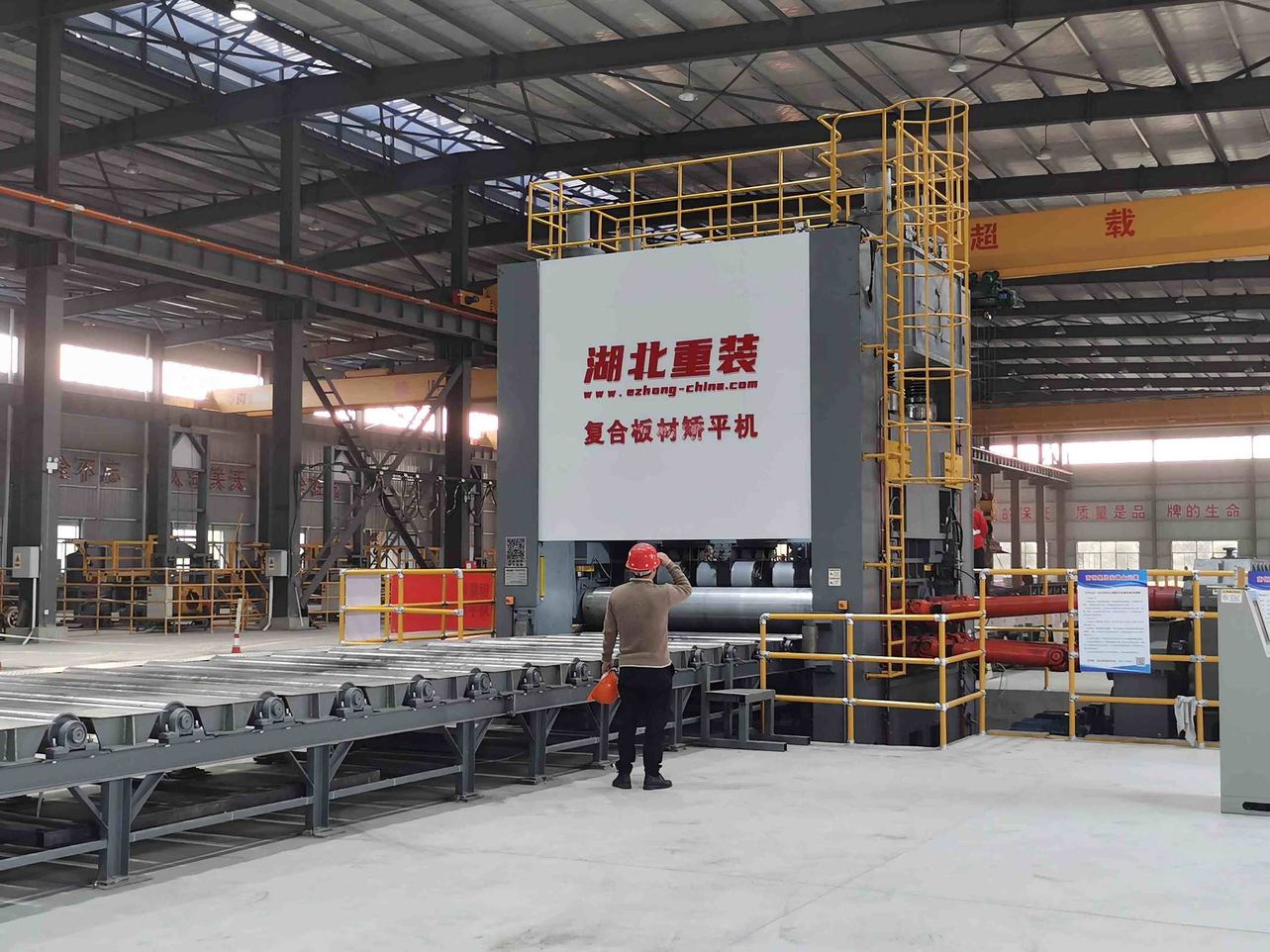

Placas compuestas propensas a la delaminación periférica debido a la concentración de estrés por efecto de borde. Los cilindros rodantes de borde independientes duales permiten el ajuste asimétrico de la presión, creando un campo de estrés simétrico a lo largo del ancho completo de la placa.

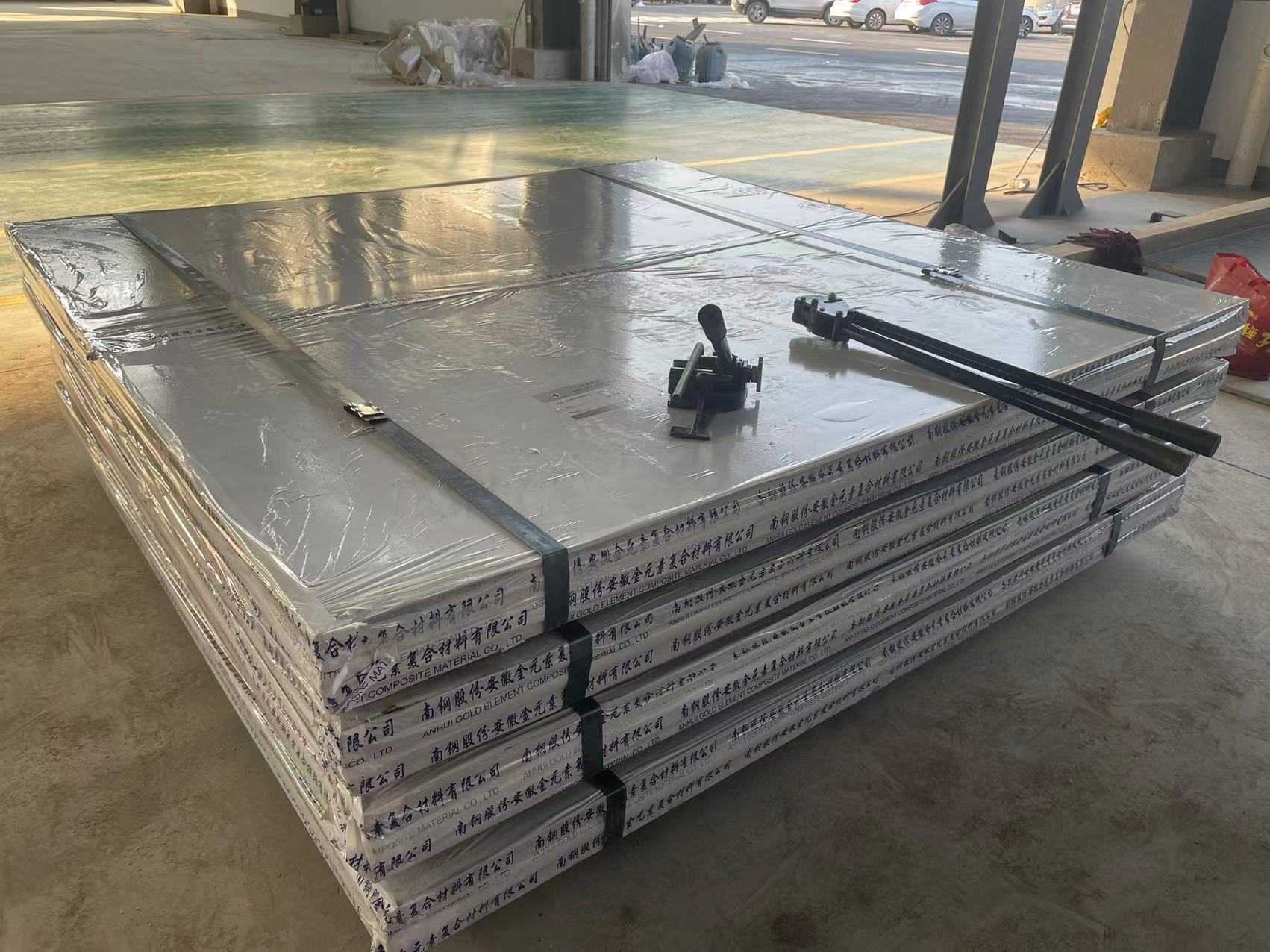

La matriz de sensores ultrasónicos integrada montada en el marco del rodillo monitorea continuamente las propiedades acústicas de la línea de unión durante el nivelado. Detecta la iniciación de microdelaminación (cambios en la firma acústica) 2-3 minutos antes de que aparezca visualmente.
Acero estructural de alta resistencia Q345, construcción soldada de caja cerrada, totalmente aliviado de tensiones. Rigidez de deflexión<0.8 mm bajo la máxima carga de flexión compuesta. Los cojines de elastómero integrados reducen la vibración.
Rodillos forjados de acero 42CrMo con recubrimiento superficial no abrasivo. 13 motores hidráulicos SAI con reductores planetarios individuales (relación 1:75). La válvula divisor de flujo mantiene el equilibrio de carga ±3%.
Bomba de desplazamiento variable con platillo de vaivén (100 cc/rev), 13 válvulas de spool proporcionales independientes. Curva de presión adaptativa basada en PLC por tipo de material compuesto. Alivio a 200 bar, acumulador de 30L.
Siemens S7-1200 con módulo de control de proceso avanzado, pantalla táctil de 10 pulgadas con selector de tipo de material. 13 transductores de presión, unidad de detección ultrasónica y paradas de emergencia en 4 ubicaciones.
| Por favor, proporcione el texto o botón que desea traducir al español y formatear como una expresión de botón de sitio web. | Grosor Máximo (mm) | Ancho de la placa (mm) | Límite de fluencia del acero base (MPa) | Tipos de capas de revestimiento | Rodillos de Trabajo | Precisión de Nivelación (mm/m²) | Detección de delaminación | Dimensiones L×W×H (mm) |
|---|---|---|---|---|---|---|---|---|
| EZW43C-12×2000 | 12 | Contenido a traducir no proporcionado. Por favor, proporciona el texto del botón o el contenido que deseas traducir al español. | mil | Acero inoxidable/Níquel | trece | The specific button text or content to translate was not provided in your query. Please share the text, and I'll output the Spanish translation in the requested JSON format. | Opcional | 5800×2400×2600 |
| <button>EZW43C-15×2000</button> | 15 | Contenido a traducir no proporcionado. Por favor, proporciona el texto del botón o el contenido que deseas traducir al español. | novecientos sesenta | Acero inoxidable/Níquel | trece | The specific button text or content to translate was not provided in your query. Please share the text, and I'll output the Spanish translation in the requested JSON format. | Opcional | 6000 × 2400 × 2700 |
| EZW43C-20×2500 | veinte | dos mil quinientos | mil | Multicapa | trece | The specific button text or content to translate was not provided in your query. Please share the text, and I'll output the Spanish translation in the requested JSON format. | Opcional | 6400 × 2800 × 2800 |
| EZW43CY-12×2200 | 12 | dos mil doscientos | mil cien | Acero inoxidable/Níquel | trece | The provided query appears to be missing the actual content/button text to translate (it references "the following content" but provides none). Please reply with the text you'd like translated into Spanish, and I'll format the output as requested JSON. | The provided query is incomplete, as it references a "button" and "following content" to translate but provides neither. Please supply the specific text (e.g., button label or other content) you'd like translated to Spanish, and I'll output the result in the requested JSON format. | 6100 × 2600 × 2700 |
| EZW43CY-20 x 2200 | veinte | dos mil doscientos | mil cien | Multicapa | trece | The provided query appears to be missing the actual content/button text to translate (it references "the following content" but provides none). Please reply with the text you'd like translated into Spanish, and I'll format the output as requested JSON. | The provided query is incomplete, as it references a "button" and "following content" to translate but provides neither. Please supply the specific text (e.g., button label or other content) you'd like translated to Spanish, and I'll output the result in the requested JSON format. | 6500×2600×2900 |
| EZW43CY-25×2500 | 25 | dos mil quinientos | novecientos sesenta | Premium Vestido | trece | The provided query appears to be missing the actual content/button text to translate (it references "the following content" but provides none). Please reply with the text you'd like translated into Spanish, and I'll format the output as requested JSON. | The provided query is incomplete, as it references a "button" and "following content" to translate but provides neither. Please supply the specific text (e.g., button label or other content) you'd like translated to Spanish, and I'll output the result in the requested JSON format. | 6800 x 2900 x 3000 |
Responda a unas pocas preguntas rápidas para ayudarnos a recomendar la máquina de nivelación de placas más adecuada para su aplicación.
Material: Acero al carbono clad con acero inoxidable 304; Grosor: 12-20 mm; Aplicación: vasos de reacción, intercambiadores de calor, tanques industriales. Requisito clave: integridad perfecta de la línea de unión; sin delaminación; resistencia a la corrosión mantenida.
Material: Acero al carbono forrado Duplex 2205 para entornos de alta corrosión; Espesor: 15-25 mm; Aplicación: componentes de tuberías submarinas, estructuras offshore. Requisito clave: uniformidad de la línea de unión es crítica para la resistencia a la fatiga; soportar ciclos térmicos de ±20°C.
Material: Acero al carbono con recubrimiento de níquel; Grosor: 10-20 mm; Aplicación: placas de trituradoras, revestimientos de molinos de molienda, carcasas de bombas. Requisito clave: la línea de unión debe soportar cargas de alto impacto; sin delaminación bajo choque.
Material: Acero inoxidable cladificado 304L/316L sobre base de carbono; Grosor: 8-15 mm; Aplicación: casquillos de recipiente, palas de agitador, paredes de chaqueta. Requisito clave: Cumplimiento FDA/ASME; unión sin costuras; sin riesgo de contaminación.
Material: Acero al carbono recubierto con Hastelloy/Inconel; Grosor: 12-25 mm; Aplicación: cáscaras de reactor, secciones de columnas de destilación. Requisito clave: integridad de la unión bajo choque térmico (ciclado 200-400°C); contención de alta presión.
Material: Aleación revestida resistente a la erosión sobre base de acero al carbono; Grosor: 15-25 mm; Aplicación: carcasa de bombas, cuerpos de válvulas, placas de recorte de choke. Requisito clave: la línea de unión resiste más de 300 bar de presión hidrostática; sin delaminación bajo carga sostenida.
DesafíoCasquillos de reactor de acero al carbono forrados con acero inoxidable 304 (15 mm). El equipo anterior de 3 rodillos causó una tasa de delaminación del 8-12%. Costo de chatarra €80-120 por componente.
The content to translate (and the specific button text) is not provided in your query. Please clarify and include the text you want translated into Spanish, then I can output it as requested in the specified JSON format.EZW43CY-20×2200 con transmisión independiente de rodillo dividido + detección de delaminación ultrasónica.
It looks like your query doesn't include any specific button text or content to translate (you mentioned "the following content" but nothing follows it). Please provide the text you want translated into Spanish, and I'll output it exactly in the requested JSON format.Tasa de delaminación reducida a 0.3%; residuo de material reducido de €180K/año a €15K/año; precisión de nivelación ±1.0mm/m².
DesafíoAcero al carbono Duplex 2205 (20mm) para componentes de tuberías submarinas. Cliente rechazando el 6% de las entregas después de la prueba de soldadura.
The content to translate (and the specific button text) is not provided in your query. Please clarify and include the text you want translated into Spanish, then I can output it as requested in the specified JSON format.EZW43CY-20×2200 con monitoreo ultrasónico de delaminación + ajuste de presión en tiempo real.
It looks like your query doesn't include any specific button text or content to translate (you mentioned "the following content" but nothing follows it). Please provide the text you want translated into Spanish, and I'll output it exactly in the requested JSON format.Tasa de rechazo reducida del 6% al<0.5%; sin reclamaciones de garantía; capacidad de un solo paso; acuerdo de suministro a largo plazo otorgado.
DesafíoPlacas de acero al carbono forradas de níquel para trituradoras (18 mm). La carga de alto impacto causó una falla prematura de la línea de unión. Los reclamos de garantía promedian el 12% anualmente.
The content to translate (and the specific button text) is not provided in your query. Please clarify and include the text you want translated into Spanish, then I can output it as requested in the specified JSON format.EZW43CY-20×2200 con igualación de estrés de rodillo de borde + curva de presión propietaria para compuestos de níquel.
It looks like your query doesn't include any specific button text or content to translate (you mentioned "the following content" but nothing follows it). Please provide the text you want translated into Spanish, and I'll output it exactly in the requested JSON format.Reclamos de garantía reducidos del 12% al 1,2%; vida del producto extendida de 18 meses a 36+ meses; +450K€ de ingresos anuales.
DesafíoComponentes de tanque de acero al carbono con revestimiento de acero inoxidable 316L (12 mm). El desgaste previo del equipo causó defectos en la superficie; tasa de rechazo por lote 8%.
The content to translate (and the specific button text) is not provided in your query. Please clarify and include the text you want translated into Spanish, then I can output it as requested in the specified JSON format.Personalizado EZW43CY-12×2200 con rodillos recubiertos de cerámica + detección de delaminación + documentación automatizada de calidad.
It looks like your query doesn't include any specific button text or content to translate (you mentioned "the following content" but nothing follows it). Please provide the text you want translated into Spanish, and I'll output it exactly in the requested JSON format.Mejora de la aceptación por lotes del 92% al 99.8%; cero contaminación de hierro; listo para auditoría de la FDA; extensión del contrato por 5 años.
La delaminación es la separación de la capa clad del acero base en la interfaz de unión. Es crítico porque las placas compuestas tienen debilidad direccional en la línea de unión (punto más débil). Durante el doblado, el estrés se concentra en la interfaz de unión. Un nivelado incorrecto causa micro-delaminación que se propaga bajo la carga de servicio, causando una falla prematura.
El eje de transmisión transversal tradicional crea ondulación de torque (±8-12% de varianza), provocando picos de presión asimétricos. Las placas compuestas no toleran asimetría (el estrés en la línea de unión se concentra). Motor independiente por rodillo elimina ondulación de torque.<±1%), distribuyendo el estrés uniformemente a lo largo de la línea de unión. Previene la iniciación de deslaminación.
Sí. El sistema admite hasta 3 capas de composites (por ejemplo, sandwich de acero inoxidable-níquel-acero inoxidable). La curva de presión es personalizable según la composición de la capa. La detección de deslaminación monitorea todas las líneas de unión simultáneamente. Consulte a ingeniería para combinaciones específicas de materiales de múltiples capas.
Sistema ultrasónico opcional añade 5-7 sensores + unidad de procesamiento de señales (coste +€45K). El modelo estándar utiliza sólo la optimización de curva de presión (sin monitorización activa). Para aplicaciones de alto valor como compuestos o críticas (submarino, aeronaves), se recomienda el sistema opcional. Detecta micro-delaminación 2-3 minutos antes de la falla visible.
La resistencia a la corrosión del acero inoxidable depende de la capa de óxido pasivo. La contaminación de hierro (como el roce típico durante el laminado) inicia corrosión galvánica, destruyendo la pasividad. El revestimiento cerámico (dureza HV 1200-1400) elimina los desechos de roce; previene la transferencia de hierro. La superficie de acero inoxidable permanece sin contaminar después del nivelado.
| Accesorio | Lead Time | Función | Value for Composites |
|---|---|---|---|
| Ultrasonic Delamination Detection System | 8 weeks | Real-time bond-line monitoring, auto-pressure reduction | Detects micro-delamination 2-3 min before visible failure; prevents scrap |
| Ceramic-Coated Roller Set | 6 weeks | Premium surface protection for stainless composites | Eliminates iron contamination; preserves corrosion resistance |
| Multi-Layer Material Database Expansion | 4 weeks | 20+ new composite material pressure curves | Enables rapid setup for exotic clad materials (Hastelloy, Inconel, etc.) |
| Automatic Quality Documentation System | 5 weeks | Generates compliance reports per plate (FDA/ASME compatible) | Traceability for regulated industries (pharma, aerospace) |
| Advanced Pressure-Curve Optimization Software | 6 weeks | Ajuste de curva basado en ML según análisis de lote de material | Auto-optimización de curva según varianza de material; mejora en tasa de scrap del -5% |
