La alta rigidez estructural y la distribución equilibrada de fuerzas proporcionan un soporte estable para operaciones de prensado, formación y enderezado de gran peso.
Un sistema hidráulico confiable proporciona un movimiento suave, presión estable y control preciso durante todo el proceso de prensado.
El control basado en PLC admite operación manual y semi-automática, con control configurable de presión y carrera para producción flexible.
Los sistemas de protección hidráulicos y eléctricos integrados ayudan a salvaguardar a los operadores, equipos y procesos de producción.
Una estación hidráulica independiente y componentes hidráulicos y eléctricos estandarizados simplifican la inspección, el servicio y el reemplazo.

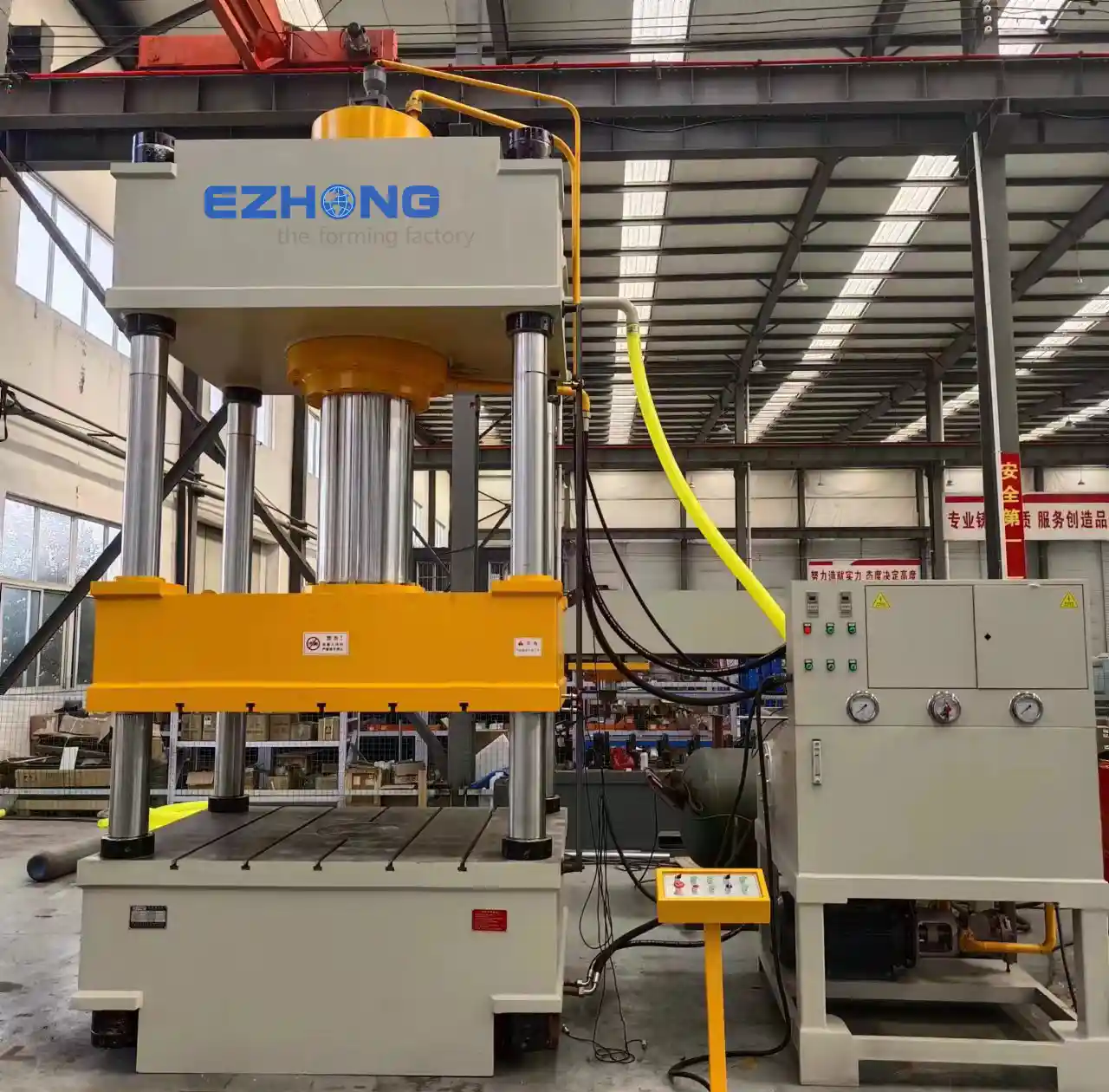

La presión de trabajo, el recorrido del cilindro, la velocidad de prensado, las dimensiones de la mesa de trabajo y la apertura de luz del día pueden configurarse según aplicaciones específicas.

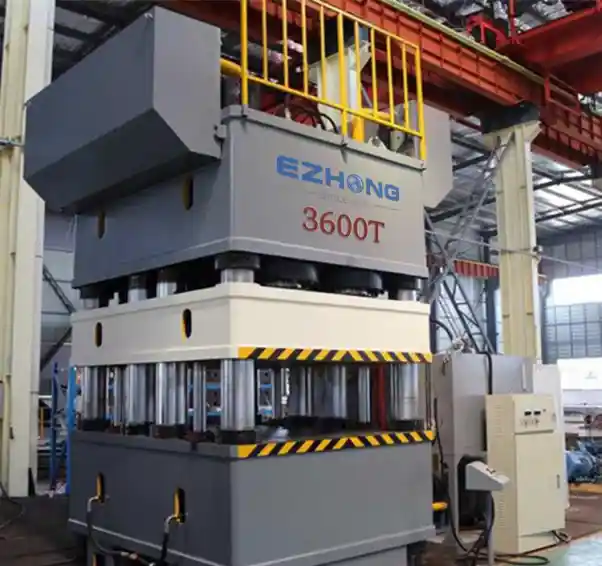

La serie EZY adopta una estructura guiada rígida de cuatro columnas que consta de la viga superior transversal, bloque deslizante, mesa de trabajo, cilindro principal y columnas. El diseño de cuatro columnas proporciona una guía estable y una distribución equilibrada de fuerzas durante el prensado.

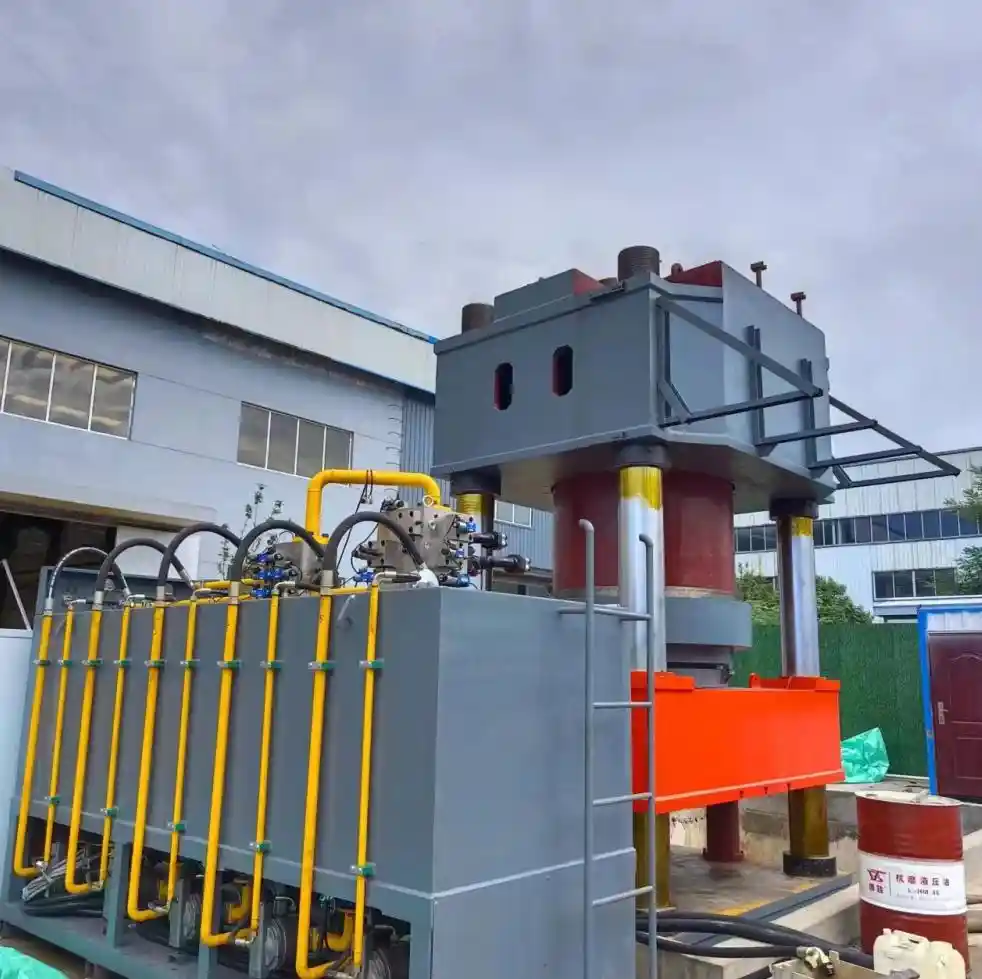

El sistema hidráulico está equipado con una bomba de pistón de desplazamiento variable y un bloque de válvulas hidráulicas integrado. El cilindro principal utiliza un sistema de sellado de alta calidad, mientras que la estación hidráulica independiente incorpora filtración por succción, filtración de línea de retorno, monitoreo de nivel de aceite y monitoreo de temperatura del aceite.

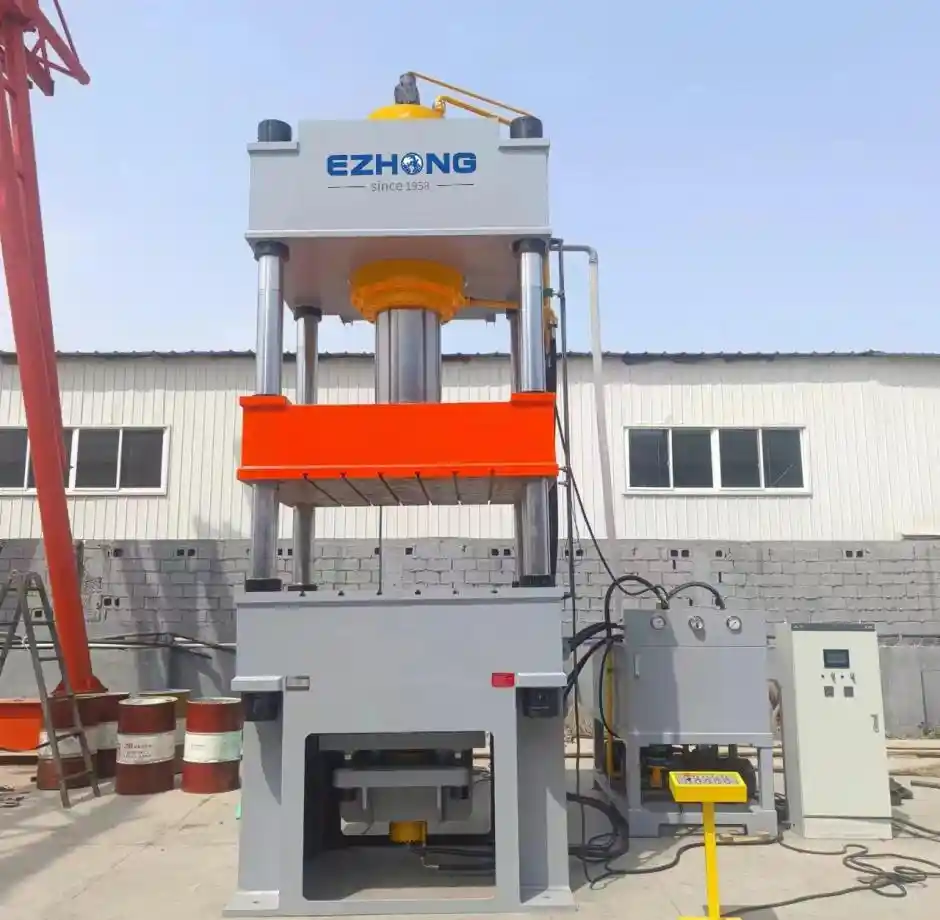

La serie EZY utiliza un sistema de control PLC para simplificar la operación de la máquina y la gestión del proceso. El sistema soporta modos de operación manual y semi-automática y puede configurarse para control de presión o carrera.
Los principales parámetros de trabajo se pueden configurar de acuerdo con los requisitos de proceso específicos del cliente, optimizando la máquina para diferentes piezas de trabajo, matrices y procesos de producción.
La estructura principal consta de la viga superior transversal, bloque deslizante, mesa de trabajo y cuatro columnas guía, proporcionando alta rigidez y distribución equilibrada de cargas.
El cilindro principal de alta resistencia está diseñado para operaciones de prensado de alta intensidad y equipado con un sistema de sellado confiable para operación a largo plazo.
La estación de potencia hidráulica independiente integra la bomba hidráulica, el sistema de válvulas, los componentes de filtración y monitoreo para proporcionar potencia hidráulica estable.
El sistema hidráulico utiliza una bomba de pistón de desplazamiento variable y un bloque de válvulas integrado para un movimiento suave y un control preciso de la presión.
El gabinete de control eléctrico independiente incorpora un sistema de control PLC y componentes eléctricos de baja tensión de Schneider para un control confiable de la máquina.
La estación de operador independiente proporciona un acceso conveniente a los controles de la máquina y soporta modos de operación manual y semi-automático.
| Parámetro | Especificación |
|---|---|
| Tipo de Máquina | Prensa Hidráulica de Cuatro Columnas |
| Capacidad de Prensado | 20-5,000 Toneladas |
| Sistema de control | Control PLC |
| Modos de Operación | Manual / Semi-Automático |
| Bomba Hidráulica | Bomba de Pistón de Desplazamiento Variable |
| Estación hidráulica | Estación de potencia hidráulica independiente |
| Dimensiones de la Mesa de Trabajo | Personalizado |
| Recorrido del Cilindro Principal | Personalizado |
| Apertura Máxima de Luz de Día | Personalizado |
| Velocidad de Presión | Personalizado |
| Componentes Eléctricos | Schneider |
| Monitoreo de Desplazamiento | Sensor de Desplazamiento |
Idóneo para la prensado y formación de componentes de metal, particularmente en aplicaciones que requieren alta fuerza de prensado y distribución estable de carga.
Usado para operaciones de prensado de moldes y troqueles donde se requiere suficiente espacio de trabajo, presión estable y carrera controlada.
¡Adecuado para operaciones de ensamblaje y ajuste a presión con componentes grandes o pesados!
Proporciona una fuerza de prensado controlada para alinear y corregir partes de metal, componentes estructurales y piezas pesadas.
Puede configurarse para procesos de estampado y conformado según el recorrido del cilindro, la presión y las condiciones de las herramientas requeridas.
Adecuado para aplicaciones de prensado y formación de material compuesto que requieren presión y recorrido controlados.
Desafío:Requiere prensado estable y de alta capacidad para la conformación de grandes componentes metálicos.
Solución:Prensa hidráulica de cuatro columnas EZY con mesa de trabajo y carrera personalizadas.
Resultado:+30% de eficiencia de formación, mayor consistencia dimensional y menor reprocesamiento.
Desafío:La prensa de matrices necesita presión constante y un opening diurno suficiente.
Solución:EZY prensa hidráulica de cuatro columnas con control de presión y carrera mediante PLC.
Resultado:Mejor calidad de matrices, estabilidad de la repetibilidad del proceso y menor tiempo de configuración.
Desafío:El ajuste de la prensa de grandes componentes requiere fuerza confiable y alineación.
Solución:Prensa hidráulica de cuatro columnas personalizada con deslizador guiado y monitoreo de desplazamiento.
Resultado:Precisión de ensamblaje mejorada, producción aumentada en 25%.
Desafío:Enderezado y corrección de partes estructurales pesadas requieren fuerza de prensado controlada.
Solución:EZY prensa hidráulica de cuatro columnas con control de presión configurable.
Resultado:Tiempo de ciclo de enderezado reducido y mejor planitud de la pieza terminada.

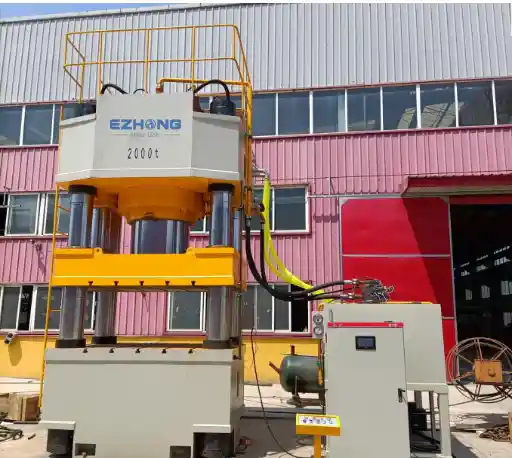

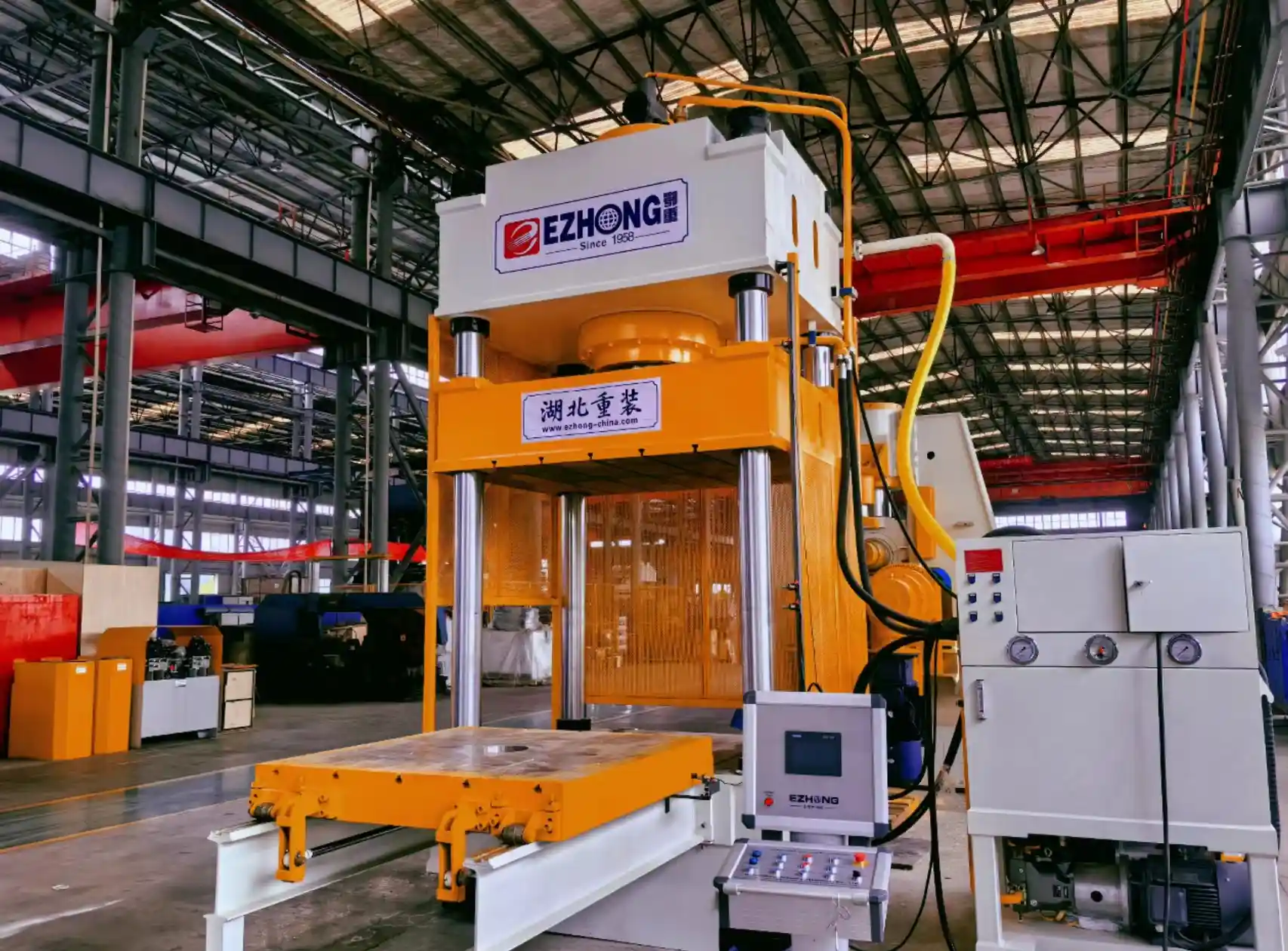

La serie de prensas hidráulicas de cuatro columnas EZY cubre capacidades de prensado desde 20 toneladas hasta 5,000 toneladas. La presión de trabajo, la carrera del cilindro, la velocidad de prensado, las dimensiones de la mesa de trabajo y la apertura máxima de día pueden personalizarse según los requisitos específicos de la aplicación.
La prensa hidráulica de cuatro columnas EZY es adecuada para conformación de metales, prensado de matrices, ajuste de componentes, enderezamiento y corrección, estampación profunda y conformación, conformación de materiales compuestos y fabricación de equipos pesados. La estructura de cuatro columnas proporciona guía estable y distribución equilibrada de fuerzas para estas aplicaciones.
La máquina utiliza un sistema de control PLC con componentes eléctricos de baja tensión Schneider. Admite modos de operación manual y semi-automática y puede configurarse para control de presión o de carrera. Un sensor de desplazamiento monitorea la posición del deslizante en tiempo real para mantener resultados de prensado consistentes.
El sistema hidráulico utiliza una bomba de pistón de desplazamiento variable y un bloque de válvulas hidráulicas integrado. La estación hidráulica independiente incluye filtración de succción, filtración de línea de retorno, monitoreo de nivel de aceite y monitoreo de temperatura de aceite. El cilindro principal está equipado con un sistema de sellado de alta calidad para una operación confiable a largo plazo.
La máquina incluye sistemas integrados de protección hidráulica y eléctrica para salvaguardar operadores y equipo. La estación hidráulica independiente y componentes hidráulicos y eléctricos estandarizados simplifican la inspección, el servicio y el reemplazo, reduciendo el tiempo de inactividad de mantenimiento.
| Accesorio | Lead Time | Función | Propuesta de Valor |
|---|---|---|---|
| Sistema de carga automática | 8 weeks | Alimentación y posicionamiento automatizados de materiales | Reduce el costo de mano de obra en un 60%, mejora la precisión de posicionamiento a ±5 mm |
| Sistema de cojín hidráulico | 6 weeks | Proporciona una fuerza de sujeción de pieza controlada | Evita arrugamientos, mejora la calidad de formación para piezas complejas |
| Mecanismo de cojín de die | 10 semanas | Mejora la sujeción del blank y la expulsión | Extiende la vida útil de las matrices, mejora la consistencia del producto |
| Sistema Rápido de Cambio de Matriz | 6 weeks | Mecanismo de cambio rápido de herramientas | Reduce el tiempo de cambio de matriz de 2h a 15min, aumenta la utilización de la máquina |
| Sistema de Monitoreo Remoto | 4 weeks | Monitoreo de máquina en tiempo real basado en IoT | Mantenimiento predictivo, reduce el tiempo de inactividad no planificada en un 75% |
