Una máquina de doblado de perfiles es equipo especializado diseñado para doblar secciones de acero estructural como acero angular, acero canal, vigas H, vigas I y tubos en formas curvadas o cilíndricas. A diferencia de las máquinas de doblado de placas planas, los dobladores de perfiles tienen rodillos de formas únicas que acunan la geometría del perfil y aplican una fuerza de doblado controlada.
El workpiece (por ejemplo, ángulo de hierro o H-beam) se inserta entre tres conjuntos de rodillos: dos rodillos de soporte inferiores y un rodillo superior de doblado. A medida que el perfil viaja a través y el rodillo superior desciende, la sección se curva gradualmente. Múltiples pasadas aumentan el radio de la curva hasta que se logra el diámetro o arco deseado.
Los perfiles estructurales curvados son esenciales para arcos de puentes, cúpulas de estadios, equipos espirales y escaleras helicoidales. Los perfiles curvados de una sola pieza eliminan múltiples costuras de soldadura, reduciendo la mano de obra y mejorando la resistencia estructural. La serie EZHONG THW24 admite 13+ tipos de perfiles con moldes de rodillos intercambiables, transmisión hidráulica completa de tres rodillos independiente, compensación incorporada de rebote para formación estable y de alta eficiencia.
Si opera fábricas de estructuras de acero, fabricantes de construcción de puentes y estadios, talleres de tanques y recipientes a presión, plantas de equipo de transportadores espirales, talleres de fabricación de metal arquitectónico o estudios de arte metal ornamentado, y necesita un solo equipo de doblado multi-funcional para procesar ángulo, canal, viga H, tubo y varios perfiles estructurales especiales. Nuestra serie THW24 con moldes de rodillos intercambiables cubre 13 tipos estándar de perfiles, soporta rodillos especiales personalizados, equipada con hidráulica de tracción completa y compensación CNC de rebote, que coincide con la pequeña producción personalizada por lote y las demandas de producción estandarizada en masa para todos los proyectos de acero estructural curvo.
Todos los perfiles estructurales comunes cubiertos, moldes de rodillos personalizados disponibles para secciones transversales especiales
| Tipo de Perfil | Aplicación Industrial Típica |
|---|---|
| Acero Angular (Sección L) | Marco de acero, empotramientos, soporte de arco curvado |
| Acero en Canal (Sección U) | Carreles portantes curvados, marcos de ductos grandes |
| H-Beam / Viga I | Columnas cilíndricas de construcción, vigas principales de escaleras curvas |
| Tubería / Tubo redondo | Transportadores espirales, arcos de tanques de almacenamiento, pasamanos |
| Sección de Tubo Rectangular / Sección en Caja | Columnas de Caja Curvas, Marcos Estructurales Decorativos |
| Sección en T (Viga en T) | Guías curvas de guía, componentes de anclaje para construcción |
| Barra plana / Banda de placa | Piezas metálicas decorativas curvas ornamentales |
| Perfil compuesto angular + plano | Ensamblajes estructurales combinados personalizados |
| Perfil de canal + refuerzo | Heavy-duty reinforced curved beam components |
| Specialty Custom Profiles No.10-13 | Acero de sección transversal no estándar específico del cliente |
Resistencia a la tracción del material aplicable: acero de carbono y de baja aleación 250-550 MPa; formación de acero de alta resistencia con conjuntos de rodillos reforzados personalizados.
Cada rodillo equipado con su propio motor hidráulico de tracción, logrando una distribución de carga del 100% equilibrada, cero retraso de sincronización, menor costo de mantenimiento diario y una compensación de rebound más precisa durante la formación del perfil.
Reemplazo completo de moldes de rodillos terminado en 30-45 minutos. Una máquina procesa ángulo, canal, viga H, tubo y otros diez tipos de perfiles, reduciendo enormemente la inversión en equipo y la ocupación de suelo de fábrica.
Perfil en bruto → enrollado continuo a la pieza curva terminada → descarga directa. Elimina procedimientos repetidos de fijación y volteo, mejorando la eficiencia de producción en un 40-50% en comparación con el equipo tradicional de doblado dividido.
The system calculates over-bending amount automatically according to material tensile strength and profile cross-section size. After cooling, finished curved radius error controlled within ±10-20mm to meet high precision structural fabrication standards.

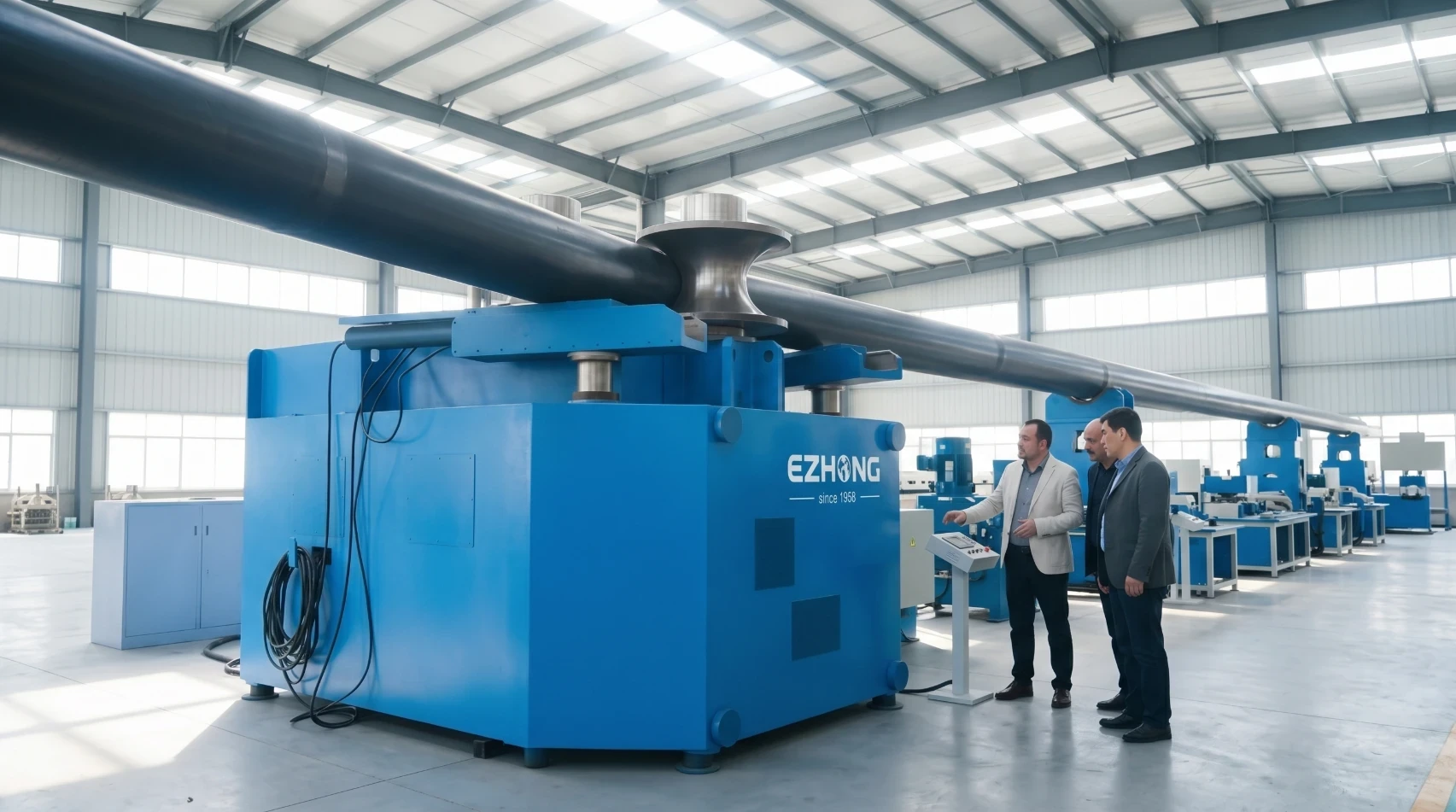

Curved arch ribs, cylindrical support columns, helical handrails for bridges and large stadium buildings.

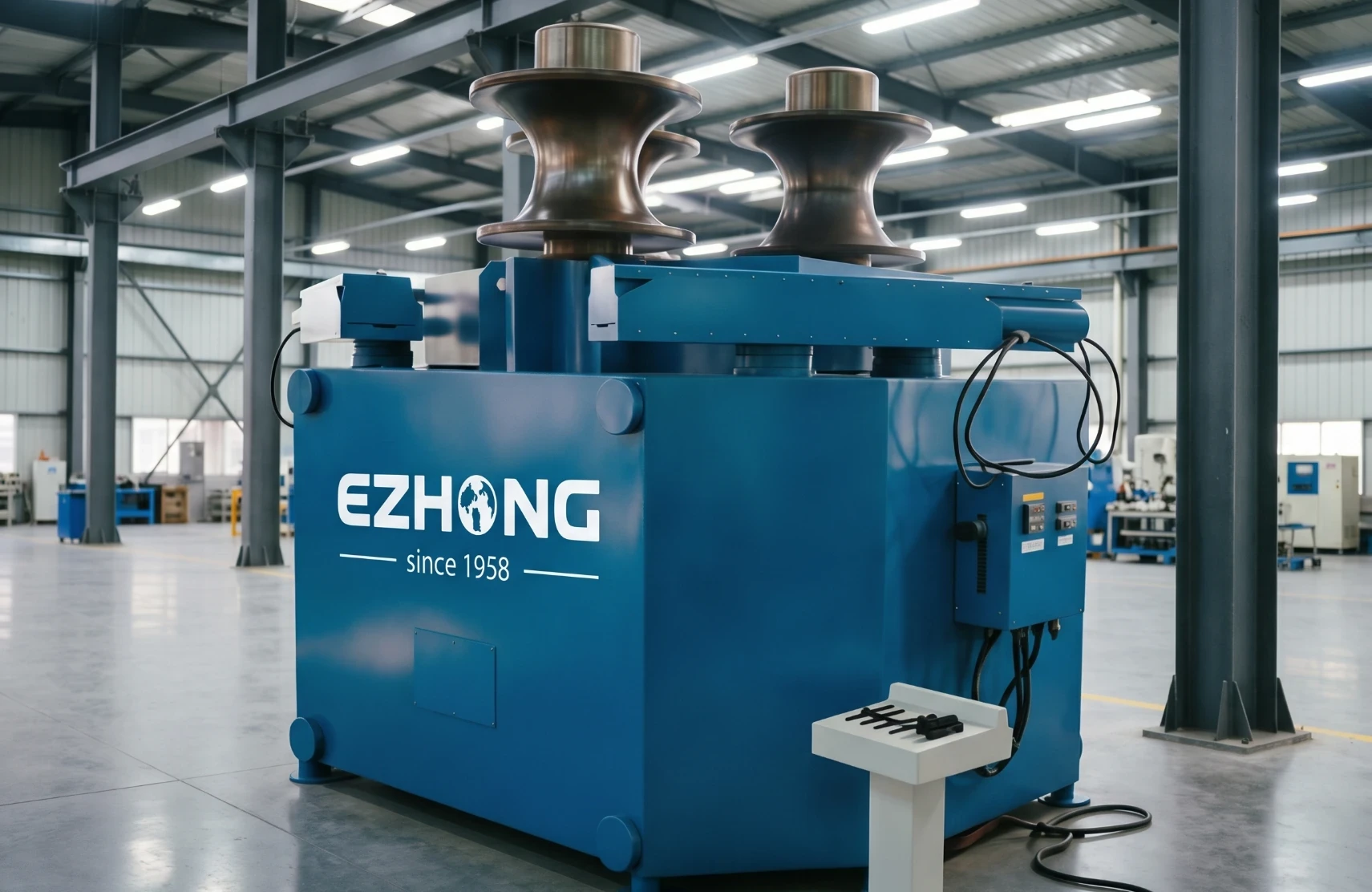

Estructuras de vigas H curvadas y canales para tanques de almacenamiento cilíndricos verticales y recipientes a presión.

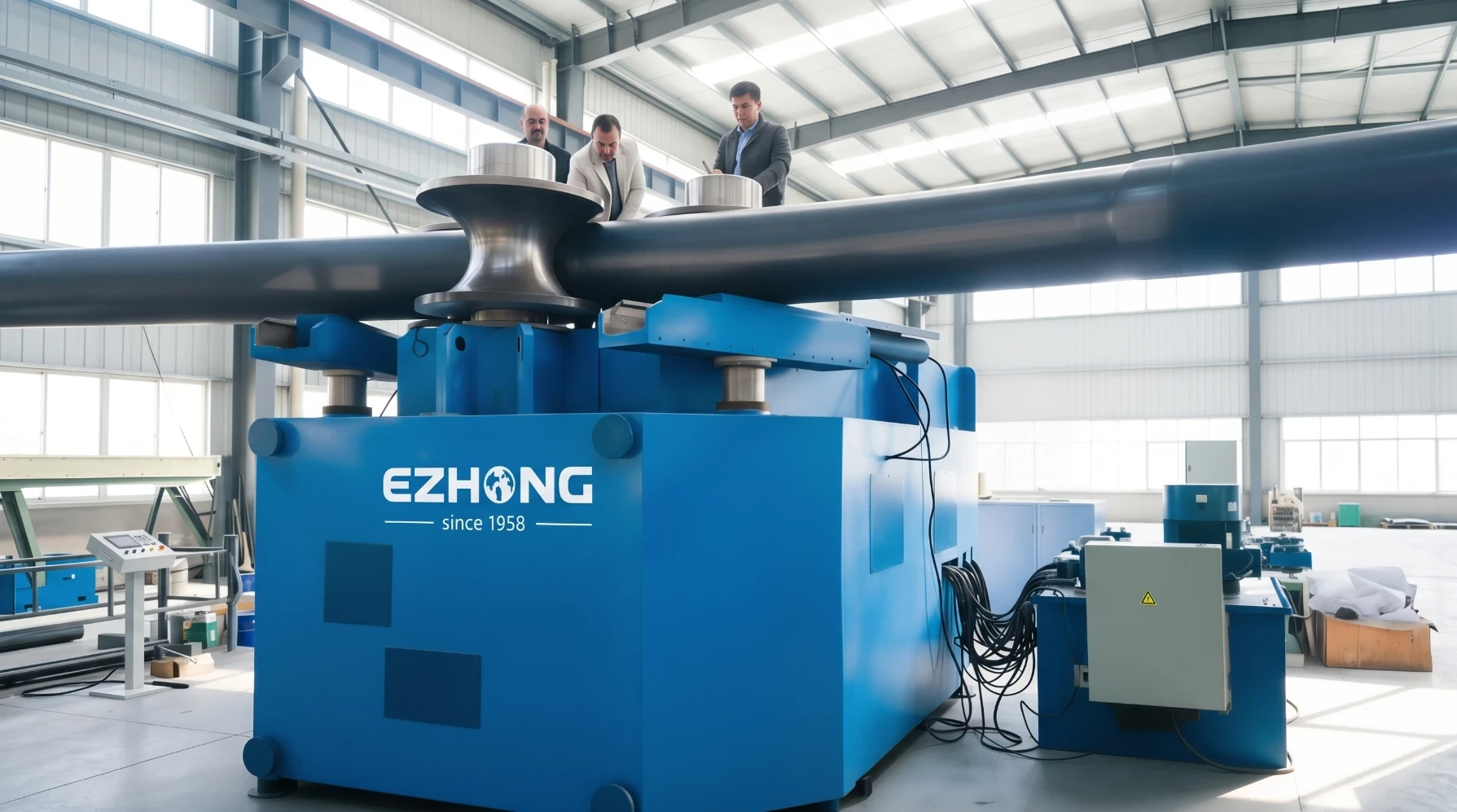

Formación de sección espiral helicoidal para transportadores de granos, maquinaria de transporte por tornillo y carcazas de equipos.

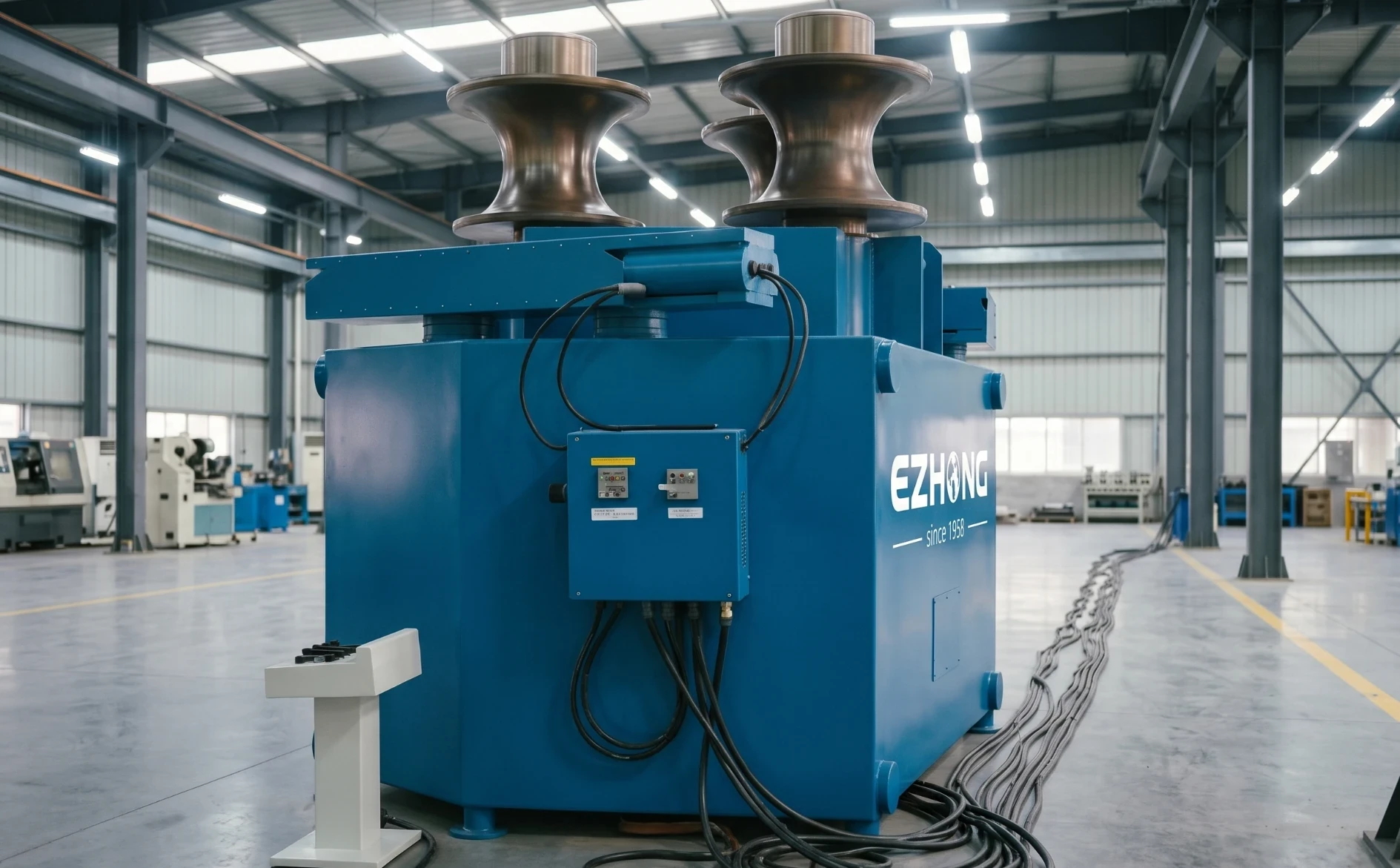

Vigas estructurales de acero curvadas y pasamanos de tubos circulares para escaleras helicoidales interiores y exteriores.

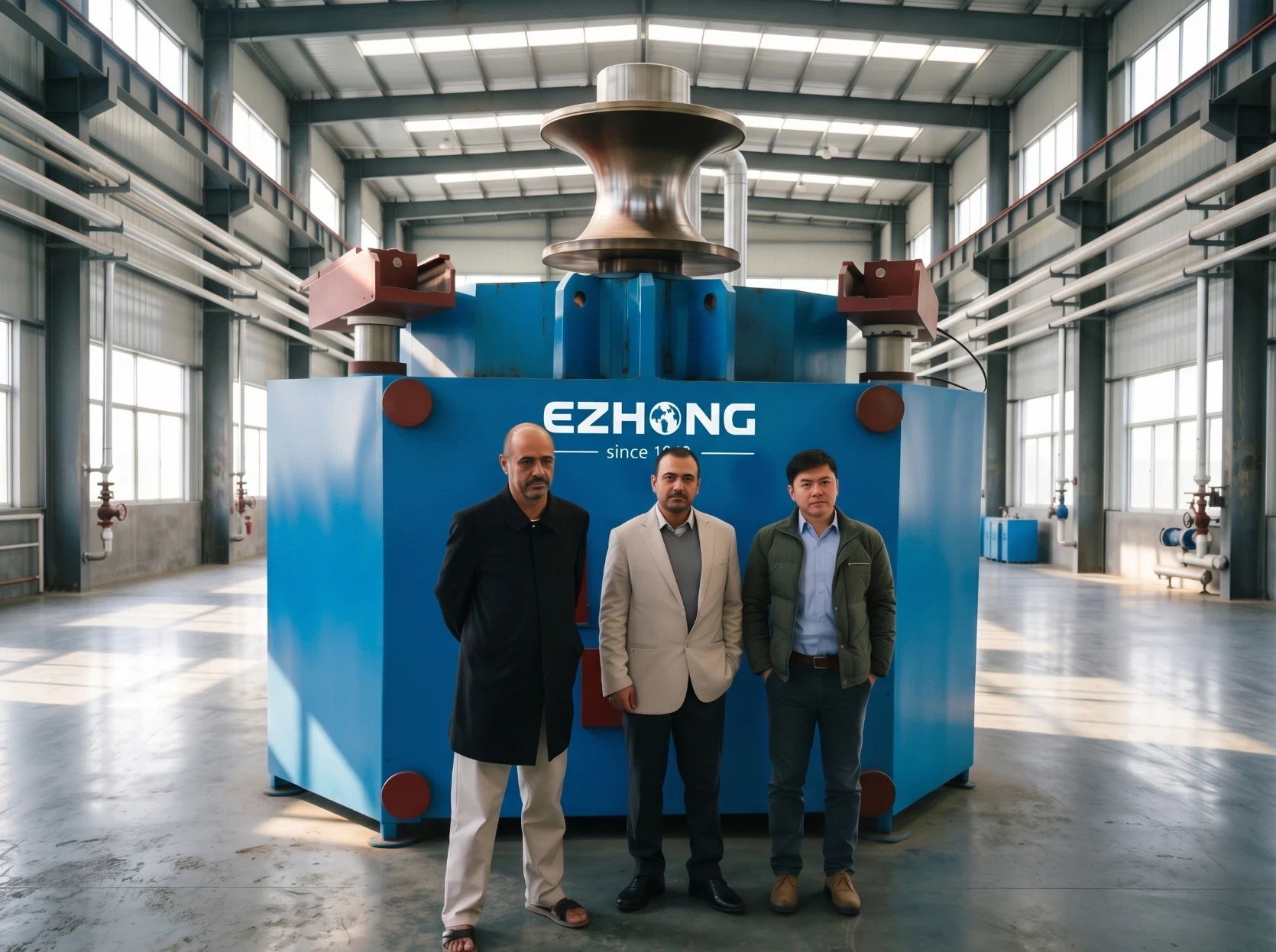

Perfiles curvos especiales para esculturas al aire libre, elementos decorativos metálicos arquitectónicos premium.

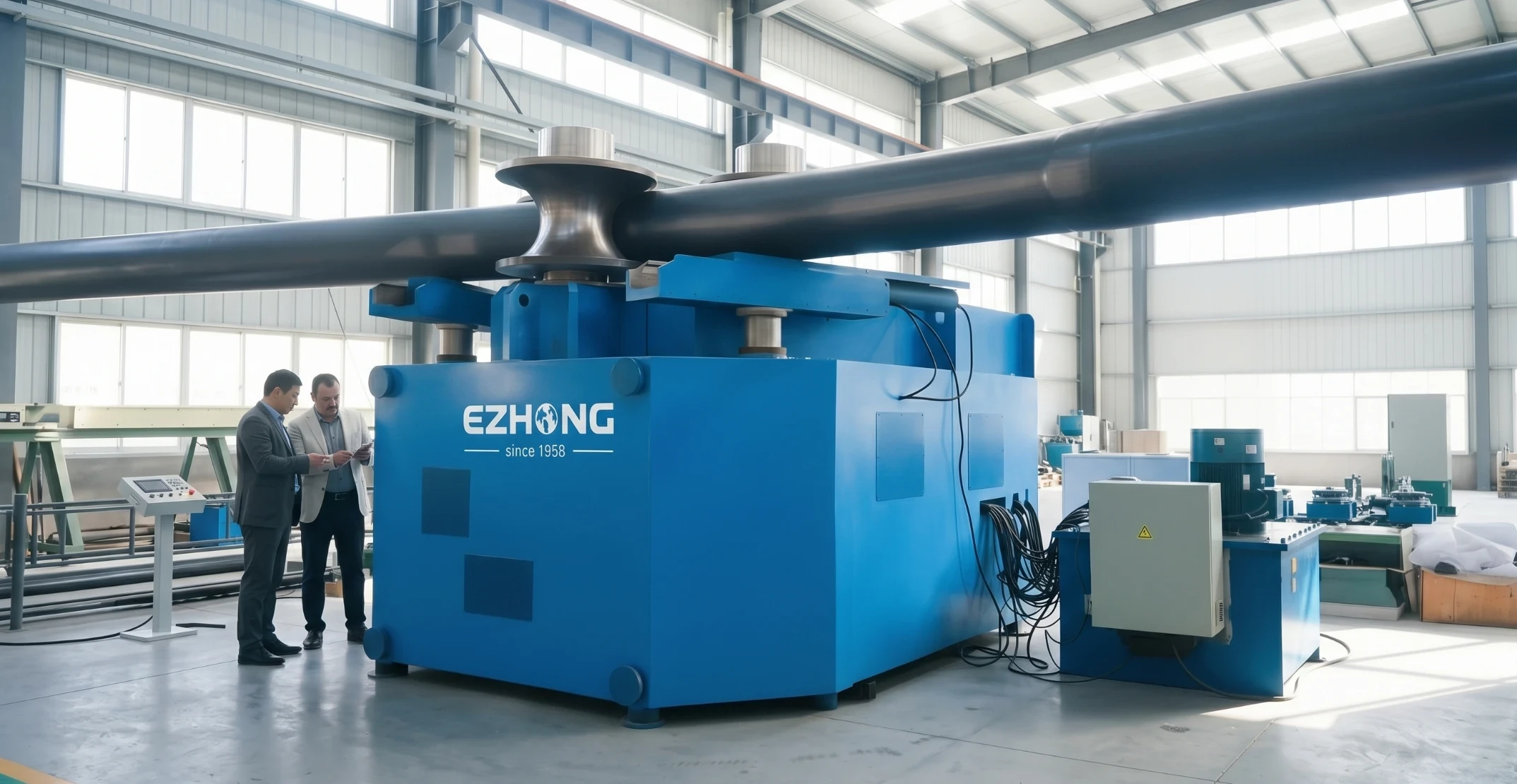

Canal curvado y tubo redondo para ductos HVAC comerciales grandes y marcos de tubería de aire comprimido.

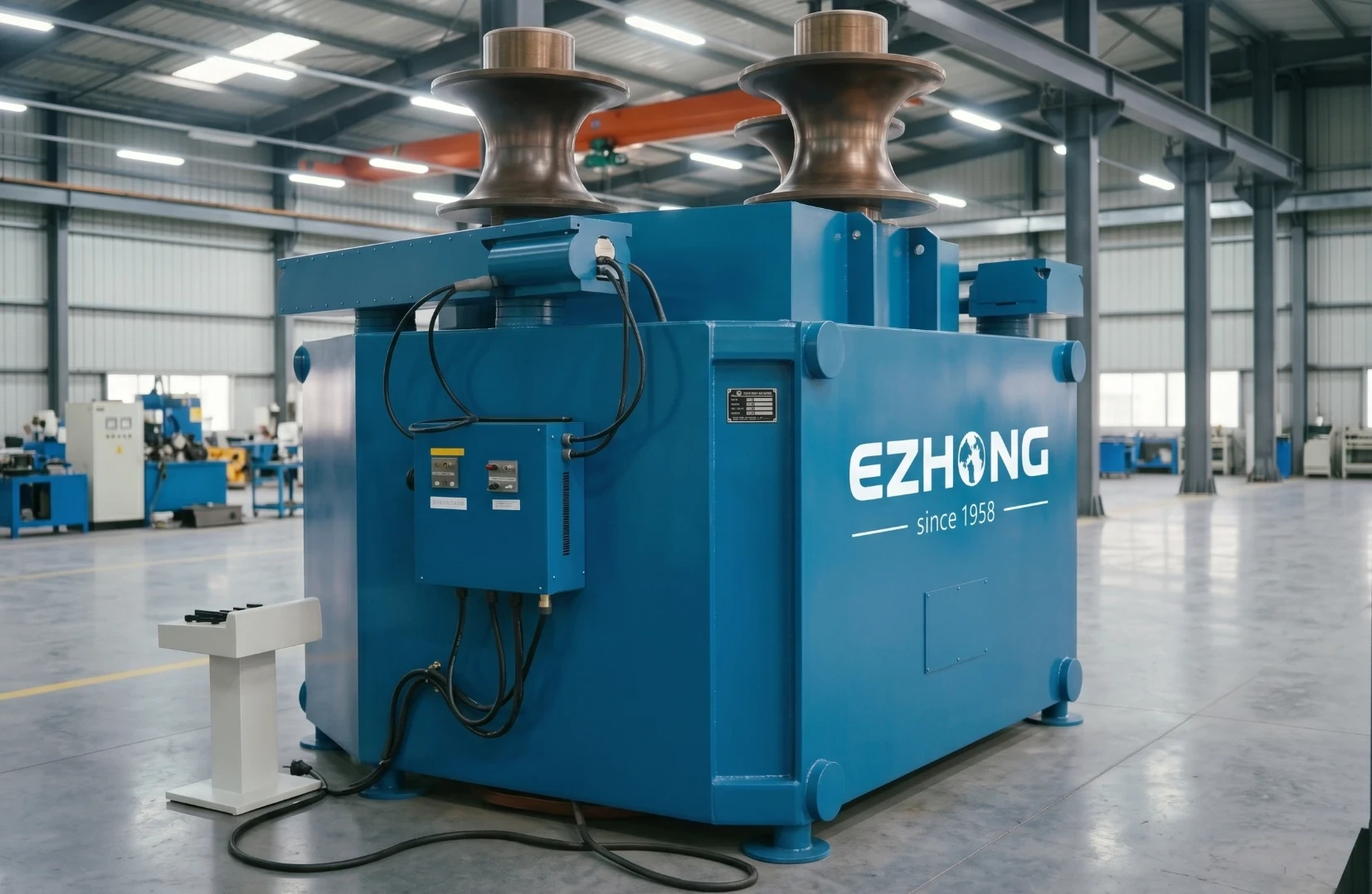

La serie THW24 de máquinas de doblado de perfiles EZHONG está diseñada para doblar más de 13 tipos de perfiles estructurales de acero, incluyendo acero de ángulo, acero de canal, vigas H, vigas I, tubos, perfiles rectangulares, secciones T, barras planas y otros perfiles especiales. Moldes de rodillos intercambiables están disponibles para diferentes secciones de perfiles, con rodillos personalizados para secciones transversales no estándar.
La configuración estándar es adecuada para acero estructural de carbono y bajo aleación con una resistencia a la tracción de aproximadamente 250-550 MPa. Para acero de alta resistencia en el rango de 600-1100 MPa, EZHONG puede proporcionar conjuntos de rodillos reforzados, potencia hidráulica mejorada y parámetros de formación optimizados según los requisitos del material y el perfil.
Para perfiles y configuraciones adecuados, el radio mínimo de curvado puede ser alrededor de 500 mm. El radio alcanzable depende del tipo de perfil, dimensiones de la sección, resistencia del material y configuración del rodillo. Para formaciones de gran radio, la máquina puede producir arcos suaves con el radio máximo real determinado por los requisitos específicos del proyecto.
Sí. Diferentes secciones de perfil requieren moldes de rodillo específicos del perfil para garantizar una formación estable y precisión de curvado. EZHONG proporciona conjuntos de rodillos intercambiables para perfiles comunes, incluyendo acero angular, acero en canal, perfiles H, perfiles I y tubos. También están disponibles moldes de rodillo personalizados para secciones transversales especiales o no estándar basados en el dibujo o muestra del perfil del cliente.
La serie THW24 cuenta con compensación automática de rebote elástico. El sistema de control calcula la sobrecurvatura requerida según las propiedades del material y los parámetros de la sección transversal del perfil, ayudando a lograr un radio final de curvado más consistente después del formado y el enfriamiento. La precisión real alcanzable depende del perfil, material, radio y condiciones del proceso.
El tiempo de formación depende del tamaño del perfil, la resistencia del material, el diámetro de curvatura requerido, los pasadas de formación y la configuración de la máquina. Como referencia, un acero angular de 100 mm doblado a un diámetro de 1 m puede tardar aproximadamente 3-5 minutos por pieza, mientras que perfiles más grandes como vigas H o perfiles de alta resistencia pueden requerir ciclos de formación más largos.
El ciclo de producción estándar para una máquina THW24 completa es de aproximadamente 10-14 semanas. Si se requieren moldes de rodillos customizados, puede ser necesario tiempo adicional de ingeniería y fabricación. El cronograma de entrega final se confirmará según la configuración de la máquina, los requisitos de rodillos y las especificaciones del proyecto.
Para una selección y cotización precisas de la máquina, proporcione el tipo de perfil y las dimensiones de la sección, la calificación del material o la resistencia a la tracción, el diámetro o radio de doblado requerido, y la cantidad de producción esperada. Un dibujo del perfil y una muestra de pieza curvada también son útiles para seleccionar la máquina y configuración de rodillos apropiada.
