Fuerza de prensado nominal de 2500-10000 kN que soporta ensamblajes de ejes de gran diámetro (hasta 5000 mm de diámetro de engranaje). Una sola máquina reemplaza 2-3 prensas tradicionales. Diseñado para entornos industriales pesados de uso continuo (metallúrgicos, minería y fabricación de grandes motores).
La arquitectura horizontal permite la carga de ejes asistida por gravedad mediante una grúa de puente móvil (opcional en modelos más grandes). Elimina la elevación manual vertical; reduce la fatiga del operador y el riesgo de lesión. Mejora la eficiencia del flujo de trabajo en comparación con los diseños de prensas verticales.
Estructura en forma de C compuesta por mesa de trabajo, columna de soporte y viga superior transversal conectada mediante 5 varillas de tensión. Diseño rígido de alta resistencia sin deformación de la estructura. Cuatro columnas de guía de precisión (cromadas después de un endurecimiento por temple) garantizan una rectitud de ±0.1mm.
Velocidad de prensado de 0-4 mm/s (0-2 mm/s en modelos de mayor capacidad) permite optimizar según las propiedades del material y la geometría. Velocidad baja para ensamblajes delicados; velocidad alta para aplicaciones estándar. Maximiza el rendimiento sin comprometer la integridad de la pieza.
El relé de presión activa el apagado automático en caso de sobrepresión del sistema. La válvula de alivio por sobrecarga mecánica proporciona protección de respaldo. Botones de parada de emergencia duales (viga fija + consola de control). Monitoreo de la temperatura del aceite con alerta y apagado automático a 60°C.
Sistema hidráulico refrigerado por aire mantiene una temperatura de operación óptima de 45-55°C. Impide la degradación de la viscosidad durante la operación continua bajo carga pesada. Alarma automática en el umbral de 60°C previene el daño térmico del sistema.
Cilindro principal: Cilindro de pistón de acción simple montado en la viga transversal superior. La barra de pistón se conecta mediante brida al ensamblaje de bloque de guía. Material del cilindro: Acero forjado premium que asegura propiedades de material uniformes. Rango de fuerza de prensado 2500-10000 kN que acomoda diversas aplicaciones industriales.
Acero estructural premium, totalmente aliviado de tensiones. Soldadura multipaso según normas de inspección ISO 5817. El recocido en horno elimina el estrés residual de la soldadura. Superficies de cojinetes rectificadas con precisión.
Cilindro de pistón de acción simple, diámetro 160-400mm, carrera 600-1200mm. Rango de presión ajustable de 180-280 bar. Cilindros de acero forjado premium con materiales de sello de alta confiabilidad importados.
Bomba de desplazamiento variable con platillo inclinado 50-100 cc/rev. Presión 0-280 bar con alivio ajustable. Válvula proporcional de regulación de velocidad 0-4 mm/s. Acumulador 20-30L tanque de surge con radiador enfriado por aire.
Controlador industrial Siemens con interfaz de botones. Control manual a punto + control de ciclo semi-automático. Relé de presión de apagado automático en sobrepresión. Paradas de emergencia dobles fijas + consola.
| Modelo | Fuerza de presión (kN) | Carrera (mm) | Diámetro Máx. Engranaje/Eje (mm) | Longitud Máxima de Entalladura (mm) | Velocidad (mm/s) | Potencia (kW) | Dimensiones L×W×H (mm) |
|---|---|---|---|---|---|---|---|
| EZY92-2500 Estándar | dos mil quinientos | El contenido a traducir no se proporcionó en la consulta. | El texto del botón no ha sido proporcionado para traducir. | tres mil quinientos | The content to translate into Spanish is not provided in your query. Please share the specific text (e.g., button label or other content) you'd like translated, and I'll output the result in the requested JSON format. | 18,5 | No content provided for translation |
| EZY92-3150 Estándar | tres mil ciento cincuenta | Seiscientos | 1300/350 | dos mil doscientos | The content to translate into Spanish is not provided in your query. Please share the specific text (e.g., button label or other content) you'd like translated, and I'll output the result in the requested JSON format. | 18,5 | The query does not include any specific button text or content to translate. Please provide the text you want translated to Spanish (for website use) and I can output it in the requested JSON format. |
| EZY92-3150 Largo | tres mil ciento cincuenta | El contenido a traducir no se proporcionó en la consulta. | 1850/600 | tres mil quinientos | The content to translate into Spanish is not provided in your query. Please share the specific text (e.g., button label or other content) you'd like translated, and I'll output the result in the requested JSON format. | 18,5 | seis mil novecientos cuarenta por mil seiscientos por dos mil quinientos sesenta |
| EZY92-5000 Estándar | El contenido o texto del botón que deseas traducir no ha sido proporcionado en tu consulta. Por favor, proporciona el texto o descripción del botón que deseas traducir al español, y lo haré en el formato JSON solicitado. | El contenido a traducir no se proporcionó en la consulta. | mil ochocientos cincuenta entre trescientos cincuenta | tres mil quinientos | Contenido no proporcionado para traducir | 18,5 | 6990×1700×3000 |
| EZY92-5000 Largo | El contenido o texto del botón que deseas traducir no ha sido proporcionado en tu consulta. Por favor, proporciona el texto o descripción del botón que deseas traducir al español, y lo haré en el formato JSON solicitado. | El contenido a traducir no se proporcionó en la consulta. | mil ochocientos cincuenta entre cuatrocientos cincuenta | El contenido o texto del botón que deseas traducir no ha sido proporcionado en tu consulta. Por favor, proporciona el texto o descripción del botón que deseas traducir al español, y lo haré en el formato JSON solicitado. | Contenido no proporcionado para traducir | 18,5 | 8300 × 1800 × 3000 |
| EZY92-6300 con Grúa | seis mil trescientos | 800 | dos mil sobre ochocientos sesenta | El contenido o texto del botón que deseas traducir no ha sido proporcionado en tu consulta. Por favor, proporciona el texto o descripción del botón que deseas traducir al español, y lo haré en el formato JSON solicitado. | Traduce este botón en la forma de una expresión de sitio web | Veinte | The button text/content to translate is not specified in your query (the numbers appear to be an incomplete or erroneous addition). Please provide the specific text for the button, and I'll output the Spanish translation in the exact JSON format requested. |
| EZY92-8000 | 8000 | 800 | 2200/860 | 6500 | Traduce este botón en la forma de una expresión de sitio web | 22 | 9600×2800×3100 |
| EZY92-10000 | 10000 | 1200 | 5000/800 | 7000 | Traduce este botón en la forma de una expresión de sitio web | 22 | 12800×5900×3700 |
Aplicación: prensado de grandes rodamientos industriales y engranajes en ejes axiles. Carga típica: 3150-6300 kN. Material: ejes de acero, engranajes de hierro fundido. Requisito clave: posicionamiento axial preciso, sin daño a las piezas.
Aplicación: ensamblaje de ejes de gran diámetro para ruedas de cubo y recuperadores. Carga típica: 5000-8000 kN. Material: ejes de acero forjado (gran diámetro). Requisito clave: confiabilidad de uso pesado, mantenimiento mínimo.
Aplicación: ensamblaje de eje de rotor, prensado de hub de rodamientos. Carga típica: 2500-5000 kN. Material: ejes de acero, hubes de aluminio. Requisito clave: alineación precisa, sin deflexión del eje.

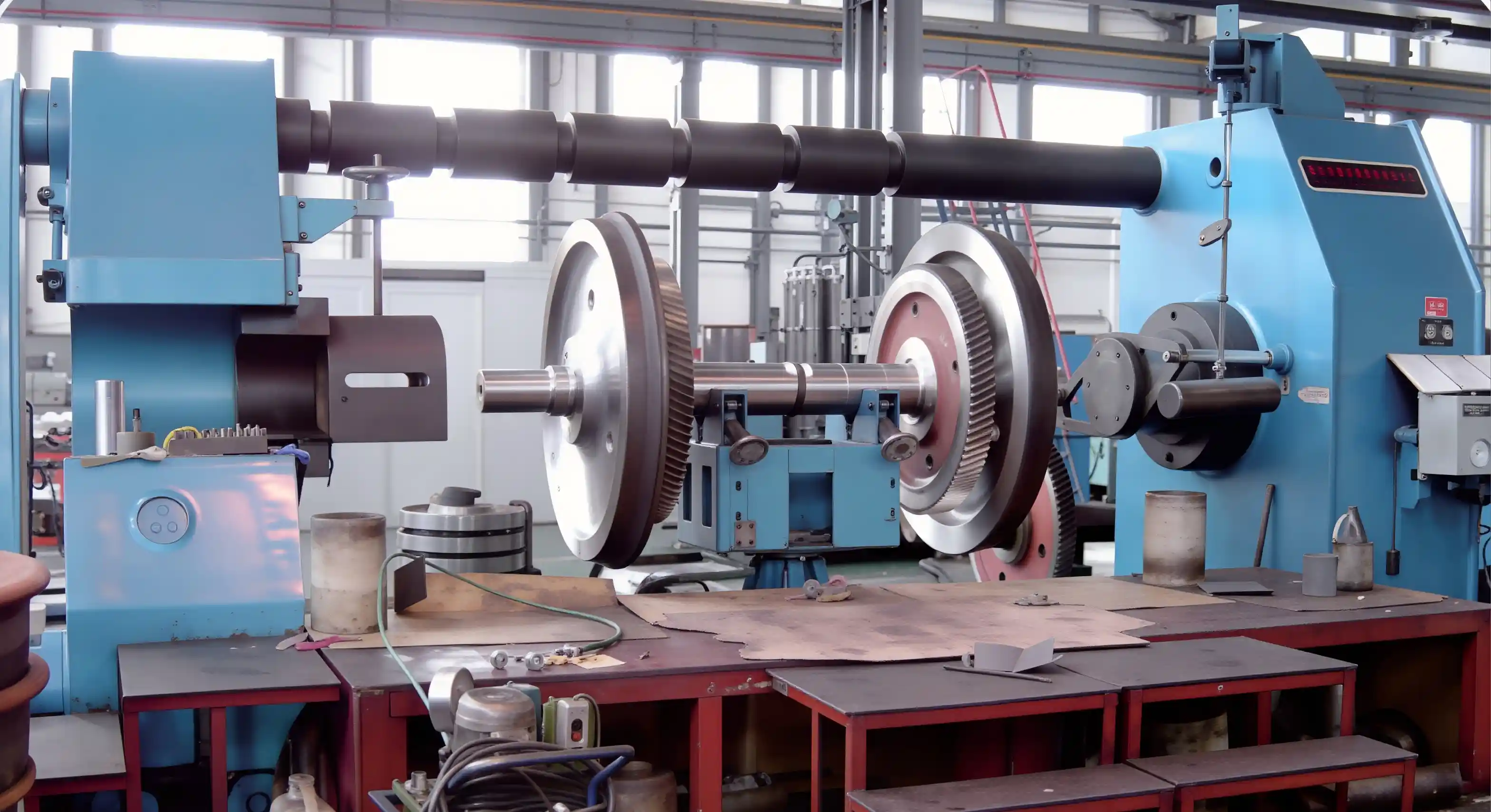

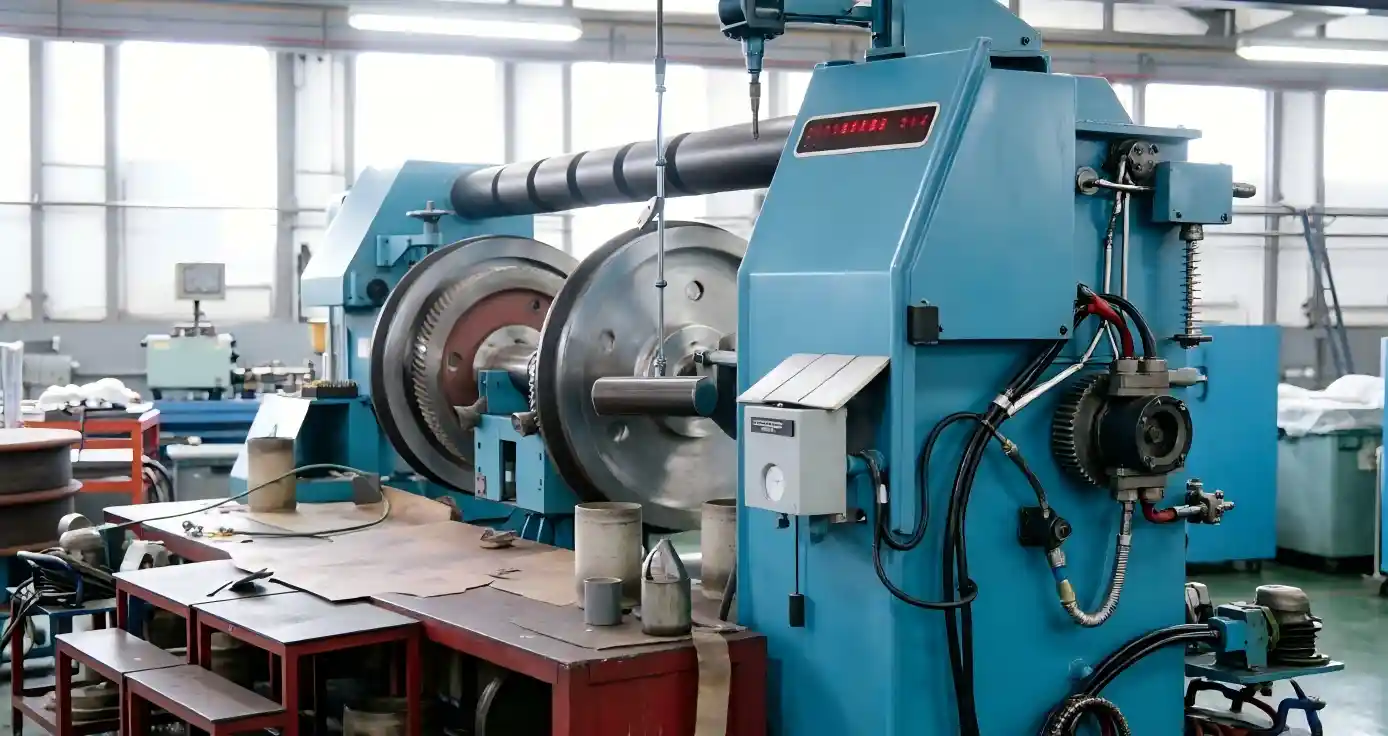

Aplicación: ensamblaje de rueda-árbol para locomotoras/coches de pasajeros. Carga típica: 6300-10000 kN. Material: ejes de acero tratado térmicamente, ruedas de acero fundido. Requisito clave: precisión dimensional, rendimiento repetible.
Aplicación: ensamblaje de eje para bulldozers, excavadoras, grúas. Carga típica: 3150-5000 kN. Material: componentes de acero forjado. Requisito clave: producción de alto volumen, calidad consistente.
Desafío:Ensamblaje de cojinetes grande (3150 kN) con prensa hidráulica manual requiere habilidad del operador; posicionamiento inconsistente; tasa de defecto de ensamblaje 8%.
Solución:Estándar EZY92-3150 con control semi-automático PLC
Resultado:Tasa de defectos reducida al 0.5%; capacitación del operador de 3 semanas a 2 días; eficiencia de producción +45%; ahorros anuales €180K.
Desafío:Ensamblaje de rueda y eje de locomotora (8000 kN) requiere precisión extrema. La operación manual causó un error de posicionamiento de ±2mm; varianza excesiva en la precarga del cojinete.
Solución:EZY92-8000 con relé de presión + monitoreo térmico + guías de precisión
Resultado:Posicionamiento mejorado a ±0.2 mm; consistencia de preload de rodamientos ±0.5 kN mantenida; tasa de producción +25%; logrado aseguramiento de calidad ISO 9001.
Diferentes compensaciones de capacidad y velocidad. Modelo 2500KN: recorrido mayor de 700 mm, velocidad más rápida 0-4 mm/s. 3150KN Standard: recorrido menor de 600 mm, misma velocidad. Elija según la aplicación: engranajes de diámetro mayor → se necesita mayor recorrido.
Válvula de alivio de presión mecánica (primaria) establece la presión máxima del sistema. Relé de presión (secundaria) proporciona respaldo de apagado eléctrico. Dos paradas de emergencia independientes permiten una detención rápida de la máquina desde cualquier ubicación de control. El monitoreo de temperatura del aceite agrega una tercera capa de protección.
Depende de la carga, el recorrido, la velocidad. Ejemplo (3150KN, recorrido de 600 mm, 2 mm/s): Approach (rápido) 2s + prensado preciso (lento) 15s + retorno 3s = ~20 segundos de ciclo total. Acción de punto manual del operador opcional para trabajo no repetitivo.
Sí. La mesa de trabajo con ranuras T permite acomodar accesorios personalizados para partes complejas. El bloque guía asegura la alineación vertical independientemente de la forma de la parte. La fuerza de prensado se distribuye uniformemente si el accesorio está correctamente diseñado.
Intervalos de 500 horas: análisis de aceite hidráulico, inspección de sellos, verificación de lubricación de rodamientos, limpieza de columna guía. Monitoreo térmico: verifique la eficiencia del enfriador trimestralmente. Calibración de válvula de presión: anualmente. Ventana típica de mantenimiento: 4-6 horas.
| Artículo | Función | Valor |
|---|---|---|
| Grúa de Viaje (3 toneladas) | Carga motorizada de eje | Elimina el levantamiento manual; -40% de mano de obra |
| Plantilla de Posicionamiento de Precisión | Alineación basada en plantilla | Repetibilidad de posicionamiento ±0.1mm |
| Monitoreo Avanzado de Presión | Lectura en tiempo real, registro de datos | Trazabilidad de calidad por parte |
| Mejora en el manejo térmico | Capacidad del enfriador mejorada | Capacidad de operación continua |
| Diagnósticos Remotos | Monitoreo basado en la nube | Alertas de mantenimiento predictivo |
| Placa de fijación personalizada | Herramientas específicas de aplicación | Configuración más rápida por aplicación |
