Especialmente diseñado para aplicaciones exigentes de placas de grosor medio a grueso (40-120 mm). Sistema de rodillos no paralelos con rodillos de borde ajustables para una distribución superior del esfuerzo. Tecnología de reducción de presión lineal decreciente basada en los principios científicos de nivelación de placas, que reduce el consumo de energía y maximiza la precisión en el nivelado.
La máquina acepta la alimentación de material desde cualquiera de los dos sentidos. El ajuste independiente del extremo de entrada permite un cambio rápido entre diferentes especificaciones de placas sin reposicionamiento mecánico, lo cual es crítico para los entornos de producción por lotes que manejan piezas de diferentes tamaños.
Cada rodillo de trabajo impulsado por un motor eléctrico dedicado mediante un reductor planetario. La válvula divisor de flujo mantiene un equilibrio de carga perfecto. Elimina la interferencia mecánica del eje transversal que causa una distribución desigual de esfuerzos y deflexión de la pieza de trabajo.
Escaneo automático mide el espesor, ancho y grado de material de la placa entrante. El PLC calcula y ajusta automáticamente el número de rodillos en tiempo real. Las placas delgadas utilizan una configuración de múltiples rodillos para precisión; las placas gruesas reducen el número de rodillos para aumentar el tramo de soporte, extendiendo la vida útil del equipo mientras optimiza el consumo de energía.
Las secciones de placas niveladas completadas se descargan a través de un marco de volteo hidráulico. Elimina el levantamiento manual, reduce la fatiga del operador y el riesgo, simplifica el flujo de producción para operaciones de alto volumen.
El sistema calcula automáticamente las cantidades óptimas de reducción de presión de entrada y salida según los parámetros de entrada (espesor de la placa, ancho, resistencia del material). Admite el almacenamiento y recuperación de parámetros, lo que permite procesar rápidamente lotes de especificaciones idénticas sin necesidad de recalcular manualmente.

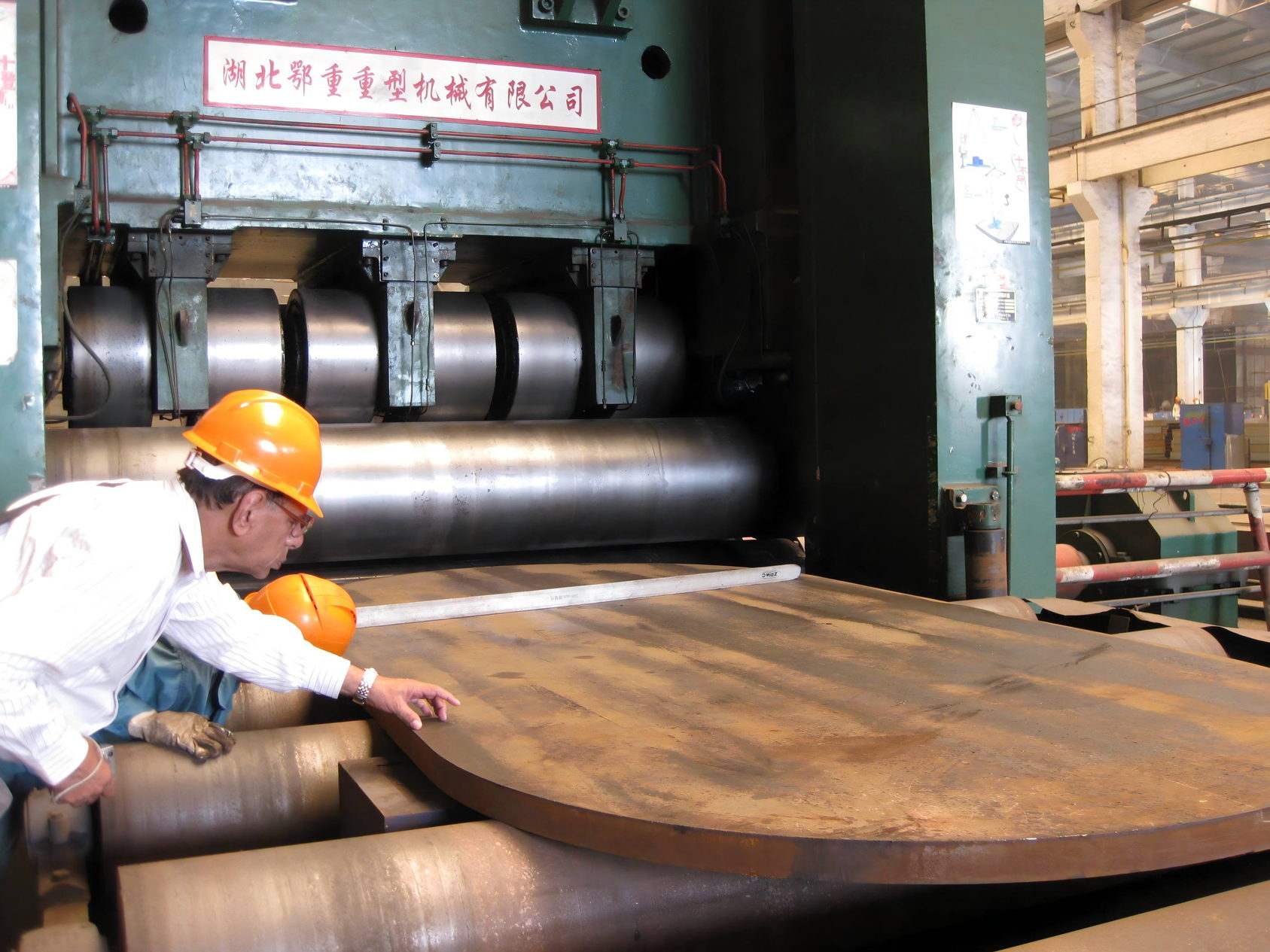

Diseño asimétrico revolucionario que difiere de los sistemas tradicionales de rodillos paralelos. Los rodillos inferiores se posicionan en ángulos variables; los rodillos de borde son ajustables de manera independiente mediante cilindros hidráulicos dedicados. Crea una adaptación geométrica flexible para diversas curvaturas de placas y patrones de estrés residual.
Procesar BeneficioResuelve las dificultades de alimentación de placas del equipo tradicional | Consigue una deformación más completa de la placa, reduciendo la concentración de estrés residual | Minimiza las "zonas ciegas" (áreas insuficientemente enderezadas por el equipo estándar)

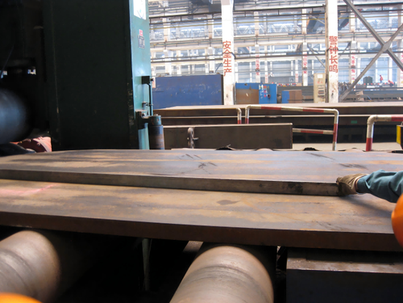

Presión de entrada configurada en alto (doblamiento agresivo); presión de salida reducida progresivamente a medida que la placa sale. Imita la física científica de nivelación de placas: el material se endurece menos, la relajación de tensiones mejora, se logra la rectitud final con overshoot mínimo.
Optimización específica de materialesAcero al carbono (Q345-Q420): Curva de presión estándar | Acero de alta resistencia (1100 MPa): Perfil de presión mejorado | Aleaciones especiales (duplex, acero inoxidable): Curva personalizada por material

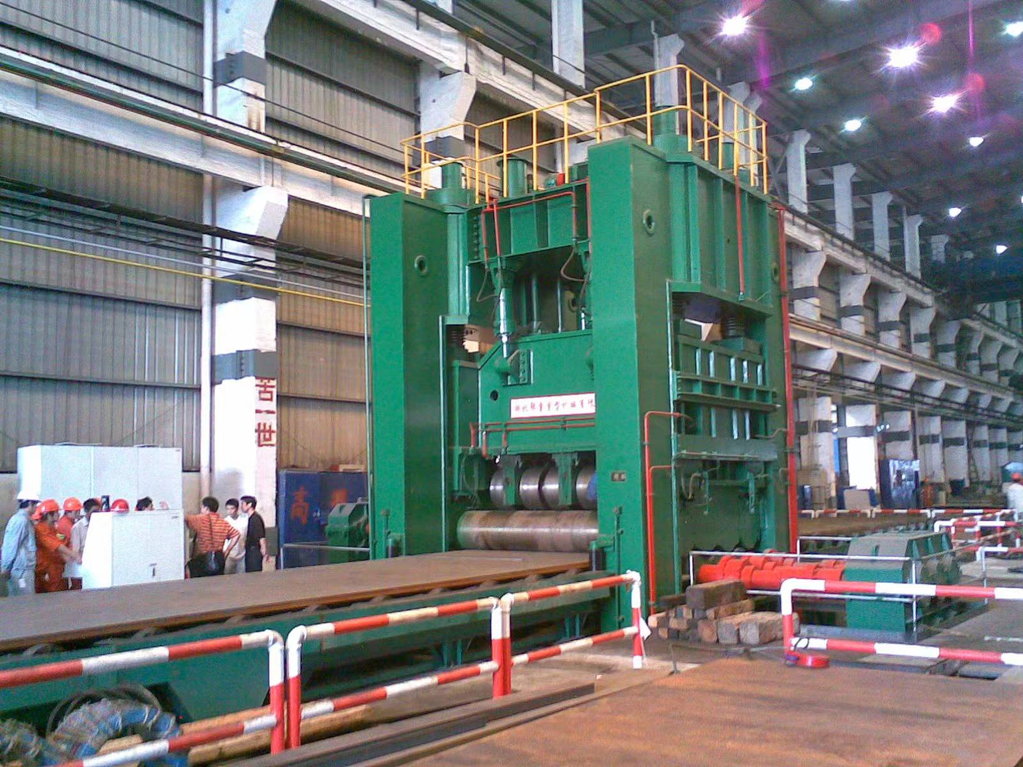

La tecnología propietaria permite la reducción y adición dinámica de rodillos de trabajo basada en el análisis en tiempo real de la placa. El módulo de escaneo mide el espesor y la anchura de la placa antes de la entrada; el PLC calcula la configuración óptima de rodillos.
Métricas de Precisión:Modo de placa delgada: Precisión de ±0.5 mm es alcanzable | Modo de placa gruesa: Vida de rodamientos/rodillos 3 veces mayor por ciclos operativos reducidos
Acero estructural de alta resistencia (Q355), completamente aliviado de tensiones mediante recocido en horno. Construcción integrada de sección en caja. Deflexión<1.0 mm bajo una carga completa de flexión de 34000 kN. Vida útil de más de 20 años.
Acero forjado 42CrMo, dureza superficial HRC 50-55 temple y revenido. Diámetro 280-400 mm. Rectificado y pulido a precisión Ra<1,0 μm. Transmisión independiente de múltiples motores con reductores planetarios, el divisor de flujo mantiene el equilibrio de carga ±3%.
Accionamiento sincronizado de doble motor mediante reductores de tornillo sin fin. Viga transversal de acero de sección en caja aliviada de tensiones después de soldar. Capacidad de carrera +240mm a -40mm rango de reducción. Precisión ±2mm de repetibilidad de posición.
Sistema de rodillos de respaldo de tres filas con disposición en tablero de ajedrez. 42CrMo con temple unilateral de profundidad 3.5-4.5 mm. Cada rodillo de soporte ajustable de forma independiente mediante un mecanismo de cuña. Compensación de la deflexión de la viga bajo carga.
| Modelo | Grosor Máximo (mm) | Ancho de la placa (mm) | Límite de fluencia (MPa) | Rodillos en funcionamiento | Soporte Filas | Potencia del Motor Principal (kW) | Ajuste de Presión (kW) | Precisión de Nivelación (mm/m²) | Dimensiones Externas L×A×H (mm) |
|---|---|---|---|---|---|---|---|---|---|
| EZW43B-40×2000 | 40 | 2000 | 1100 | 11 | 3 | 45 por 2 | 5,5 × 2 | No se proporcionó ningún texto o contenido para traducir. Por favor, proporciona el botón o el texto específico que deseas traducir. | 5500 × 2400 × 2600 |
| EZW43B-50×2500 | cincuenta | It looks like the specific text or content to translate (the "following content" referenced in your query) is not actually provided—only "2500" appears at the end, which doesn't clearly map to what needs translating. Please clarify the exact text you'd like translated to Spanish (and into website button expression style if applicable), and I'll output the JSON as requested. | 1100 | Siguiente | 3 | 52 por 2 | 5,5 × 2 | No se proporcionó ningún texto o contenido para traducir. Por favor, proporciona el botón o el texto específico que deseas traducir. | 6100 × 2800 × 2700 |
| Agregar al carrito EZW43B-60×3000 | sesenta | Por favor, proporciona el texto del botón o el contenido que deseas traducir al español para que pueda procesarlo y entregarlo en el formato JSON solicitado. | novecientos sesenta | quince | 3 | 75 × 2 | siete punto cinco por dos | No se proporcionó ningún texto o contenido para traducir. Por favor, proporciona el botón o el texto específico que deseas traducir. | 6800×3100×2900 |
| EZW43B-80 por 3000 | El texto a traducir no está especificado en tu consulta. Por favor, proporciona el contenido que deseas traducir al español, y lo entregaré en el formato JSON solicitado. | Por favor, proporciona el texto del botón o el contenido que deseas traducir al español para que pueda procesarlo y entregarlo en el formato JSON solicitado. | novecientos sesenta | diecisiete | 3 | 90 por 2 | siete punto cinco por dos | No se proporcionó ningún texto o contenido para traducir. Por favor, proporciona el botón o el texto específico que deseas traducir. | 7200 × 3100 × 3100 |
| EZW43T-40 x 2200 | 40 | dos mil doscientos | 1100 | No se proporcionó ningún texto o botón específico para traducir. | 3 | 55 por 2 | 5,5 × 2 | The query appears to be incomplete, as no content was provided after "translate the following content" to translate into Spanish (and no button text was given either). Please provide the specific text/content, and I'll output the Spanish translation in the requested JSON format. | 5800 × 2500 × 2800 |
| EZW43T-60×2200 | sesenta | dos mil doscientos | 1100 | 11 | 3 | 75 × 2 | siete punto cinco por dos | The query appears to be incomplete, as no content was provided after "translate the following content" to translate into Spanish (and no button text was given either). Please provide the specific text/content, and I'll output the Spanish translation in the requested JSON format. | 6400 × 2800 × 3000 |
| EZW43T-80×2200 | El texto a traducir no está especificado en tu consulta. Por favor, proporciona el contenido que deseas traducir al español, y lo entregaré en el formato JSON solicitado. | 1000 | 1100 | Siguiente | 3 | 90 por 2 | siete punto cinco por dos | The query appears to be incomplete, as no content was provided after "translate the following content" to translate into Spanish (and no button text was given either). Please provide the specific text/content, and I'll output the Spanish translation in the requested JSON format. | seis mil ochocientos por tres mil por tres mil doscientos |
Responda a unas pocas preguntas rápidas para ayudarnos a recomendar la máquina niveladora de placas más adecuada para su aplicación.
Brazos de excavadoras, palas de bulldozer, marcos de camiones | Acero de alta resistencia Q345, Q420 | Espesor 30-80mm | Rectitud ±3mm; preservada la soldabilidad; sin defectos en la superficie.
Placas de brida de viga principal, componentes de sección tubular | Aleaciones especializadas Q345, Q420 | Grosor 40-100mm | Consistencia de curvatura ±2mm; alivio de estrés interno uniforme.
Secciones pesadas de casco, chapado de cubierta de resistencia | AH32, AH36, EH36 acero de grado marino | Grosor 50-80 mm | Acabado superficial aprobado por DNV-GL; ovalidad ≤ 1.5 mm.
Carcasas de reactores de alta presión, tambores de caldera | ASTM A516 Gr.70, 16MnDR | Espesor 40-120mm | Redondez ±2mm; estrés residual controlado; listo para soldadura.
Blindaje, secciones del casco de tanque, refuerzos estructurales | Acero de blindaje de alta resistencia 1100-1300 MPa | Grosor 60-120 mm | Precisión ±0.5 mm; sin microagujeros; estabilidad dimensional.
Componentes de reactor de acero inoxidable, estructuras de acero dúplex | Acero inoxidable 304/316L, dúplex 2205, Hastelloy | Grosor 20-80 mm | Preservación de la superficie sin rayones; alivio de tensiones con distribución uniforme.
¡Desafío!Componentes del brazo de excavadora (acero Q420 de 60 mm) mostrando variación de curvatura ±4-5 mm. La máquina de geometría fija anterior no podía adaptarse a la variación de dureza del material. Tasa de desecho 6-8%; re-trabajo intensivo en mano de obra.
Por favor, proporciona el texto del botón y el contenido a traducir.Desplegado EZW43B-60×3000 con sistema de ajuste automático de gap y tecnología de rodillos variables.
The content to be translated is not provided in the query (no specific text/button label follows the instructions). Please provide the text you'd like translated to Spanish, and I'll format the output as requested.¡Mejora tu rectitud de ±4-5mm → ±1.2mm (±0.5mm/m²)! Reduce la tasa de desecho del 6-8% → 0.8%! Acorta el tiempo de configuración de 45 min →<5 min por cambio de producto. Ahorros Anuales €280K reducción de costo de materiales + €150K ahorros de mano de obra.
¡Desafío!Secciones de casco de acero grado marino EH36 (80mm, anchuras variables). Requisito de planitud DNV-GL ±1.0mm/m². Equipo anterior logró ±1.8mm/m²; alta tasa de retrabajo (12%).
Por favor, proporciona el texto del botón y el contenido a traducir.Integrado EZW43T-80×2200 con control preciso de reducción de presión y ajuste de rodillo de borde.
The content to be translated is not provided in the query (no specific text/button label follows the instructions). Please provide the text you'd like translated to Spanish, and I'll format the output as requested.Precisión de planitud lograda ±0.8 mm/m² (excede el requisito de DNV-GL). Calidad de primera pasada mejorada del 88% al 99.2%. Costo de rework reducido de €450K/año a €35K/año. Capacidad de producción aumentada en un 15%.
¡Desafío!Producción en modelo mixto (10 diseños de boom diferentes, espesor 30-80 mm). Configuración manual: 1.5-2 horas por cambio de serie. Alta dependencia de la habilidad del operador; los nuevos trabajadores cometen errores.
Por favor, proporciona el texto del botón y el contenido a traducir.Desplegado EZW43B-60×3000 con sistema de escaneo automático/configuración PLC. Capacitados 6 operadores en procedimientos estándar.
The content to be translated is not provided in the query (no specific text/button label follows the instructions). Please provide the text you'd like translated to Spanish, and I'll format the output as requested.¡Tiempo de configuración reducido de 1.5-2 horas!<5 minutos. Precisión del Setup eliminó errores manuales; tasa de éxito en la primera ejecución 100%. Entrenamiento de Operadores nuevos trabajadores independientes después de 3-5 ejecuciones de producción. Utilización de Activos aumentada de 68% → 91%.
¡Desafío!Acero de blindaje de alta resistencia ultrahigh 1100MPa (80mm) con rebote elástico causando variación de diámetro de ±3mm. Equipo convencional de rodillo variable insuficiente. Se requiere precisión de ±0.5mm para aplicaciones militares.
Por favor, proporciona el texto del botón y el contenido a traducir.Configuración personalizada EZW43T-80×2200 con capacidad mejorada de reducción de presión y sistema de rodillos de soporte de 3 filas.
The content to be translated is not provided in the query (no specific text/button label follows the instructions). Please provide the text you'd like translated to Spanish, and I'll format the output as requested.Tolerancia dimensional alcanzada ±0.5mm (precisión de grado militar). Esfuerzo residual reducido de 250 MPa →<50 MPa. Calidad de superficie cero micro-agrietamientos; pasa inspección ultrasónica 100%. Tasa de Producción 45 placas/día (vs. anterior 35 placas/día).
EZW43B (serie estándar) usa marco soldado con alivio de tensiones; óptimo para aplicaciones de media resistencia (40-60mm). EZW43T (serie de precisión) presenta marco de caja cerrada pretensada con mayor rigidez; diseñado para aplicaciones de alta resistencia (60-120mm) y trabajo de precisión crítica. EZW43T logra ±0.8mm/m² vs. ±1.0mm/m² de EZW43B.
Antes de ingresar la placa, el láser/sensor escanea el espesor/ancho/grado de material. La PLC calcula automáticamente la presión de entrada/salida óptima. El ajuste motorizado completa la configuración en<2 minutos (vs. ajuste mecánico manual de tornillo de 45 minutos). Elimina errores humanos y sintonización por prueba y error.
Sí. La tecnología de número variable de rodillos ajusta el conteo de rodillos activos por espesor de placa. Placas delgadas (3-8mm) activan los 13 rodillos para precisión; placas gruesas (40-120mm) se reducen a 9 rodillos, aumentando el alcance de soporte y capacidad de carga. Una sola máquina reemplaza 2-3 equipos dedicados delgados/gruesos.
Máquinas de rodillos paralelos aplican presión uniforme a lo largo del ancho de la placa (útil para láminas planas). La disposición no paralela permite el ajuste independiente de los rodillos de borde, acomodando material curvado/deformado. La distribución asimétrica de la presión resuelve problemas de ondulación en los bordes y desviación central que el equipo tradicional no puede abordar.
Sí. La base de datos preprograma 50+ grados de material (acero al carbono, inoxidable, dúplex, aleaciones especiales). La PLC selecciona automáticamente la curva de presión basada en la entrada de límite elástico. Las curvas personalizadas pueden crearse/almacenarse para materiales únicos. Permite un cambio de material rápido sin recalcular manualmente los parámetros.
El mantenimiento preventivo se recomienda cada 500 horas de operación. El servicio incluye: cambio de aceite hidráulico y filtro, re-lubricación de rodamientos (sistema centralizado), calibración de válvula de presión, inspección de superficie de rodillos. El servicio completo de PM requiere 12-16 horas; se puede realizar durante el turno nocturno sin interrupción de la producción.
La máquina acepta material desde cualquier dirección; el extremo de entrada es ajustable de forma independiente según la dirección de alimentación. Elimina la necesidad de invertir manualmente la placa o reposicionar la máquina. En producción continua, el operador puede cargar la siguiente placa mientras la placa actual sale—reduciendo el tiempo de ciclo 20-30%.
Múltiples botones de parada de emergencia (5 ubicaciones), sensores de seguridad ópticos en la entrada/salida (protección de cortina de luz), interruptor de habilitación de doble mano (opcional), válvula de alivio de presión con solenoide de descarga automática, límites duros mecánicos en todos los componentes móviles, protectores en todos los elementos rotativos.
La actualización opcional de IoT permite la conectividad en la nube. Las tendencias de presión, la corriente del motor y la vibración del rodamiento se monitorean continuamente. Se emiten alertas predictivas 2-3 semanas antes de las fallas de los componentes (precisión del 85%). Soporte experto remoto disponible 24/7 para la resolución de problemas.
Consumo promedio de potencia 45-90 kW por hora de operación (dependiente del modelo). La tecnología de reducción lineal de presión reduce la energía total versus equipos tradicionales en un 25-30%. Costo anual de energía para operación típica de alto rendimiento: €15K-25K (varía según las tarifas locales de electricidad).
| Accesorio | Lead Time | Función | Propuesta de Valor |
|---|---|---|---|
| Sistema de Alimentación Automática de Material | 8 weeks | Cinta transportadora motorizada con posicionamiento automático, precisión ±5 mm | Elimina la carga manual; -40% de mano de obra del operador; mejora el rendimiento |
| Medición de planitud en línea | 10 semanas | Medición basada en láser integrada en la salida | Retroalimentación de calidad en tiempo real; permite el ajuste automático de la presión; precisión ±0.3 mm |
| Software de Control Estadístico del Proceso (SPC) | 5 weeks | Realiza un seguimiento de las métricas de calidad, genera gráficos de control, produce informes de auditoría | Habilita documentación de cumplimiento PED/ASME; trazabilidad para clientes de alto nivel |
| Sistema Automático de Nivelado de Rodillo de Borde | 6 weeks | Inclinación del rodillo de borde impulsada por servo con retroalimentación de presión | Elimina el ajuste manual del borde; corrige automáticamente distorsiones onduladas; precisión ±1mm |
| Configuración de Nivelado Caliente | 12 semanas | Rodillos mejorados, sistema de enfriamiento, aislamiento térmico | Habilita nivelado en caliente/caliente (hasta 200°C) para aleaciones de tratamiento térmico especial |
| Diagnósticos Remotos y Mantenimiento Predictivo | 6 semanas (suscripción €12K/año) | Monitoreo en la nube, alertas de fallos basadas en ML, tablero móvil | Previene el 80% del tiempo de inactividad no planificada; extiende la vida útil del componente 20% |
| Sistema Integrado de Marcado Descendente | 7 semanas | Herramienta de marcado neumática sincroniza con la salida de la placa | Identificación automática de partes; se integra con seguimiento MES |
| Expansión de Base de Datos de Curvas de Presión Personalizada | 4 weeks | Consulta de ingeniería + 20 perfiles de material nuevos | Acelera la configuración para nuevos materiales; reduce el tiempo de prueba y error |
| Unidad de Acondicionamiento de Aceite Hidráulico | 5 weeks | Filtración sin conexión + eliminación de agua + control de temperatura | Extiende la vida del fluido hidráulico 2.5×; mantiene la operación óptima a 45-55°C |
| Protección contra la corrosión de grado marino | 4 weeks | Recubrimientos resistentes a salina, accesorios de acero inoxidable, rodamientos sellados | Crítico para entornos de fabricación costera/offshore |
