Soluciones avanzadas de rodado de placas para torres de viento onshore y offshore
EZHONG proporciona soluciones pesadas de rodado y formación de placas para fabricantes de equipos de energía eólica, permitiendo la fabricación precisa de secciones de torres de viento, monopilas de fundación, piezas de transición y otras estructuras cilíndricas grandes. Con décadas de experiencia en formación de placas pesadas, las máquinas EZHONG están diseñadas para procesar placas de acero de alta resistencia, diámetros grandes y requisitos de fabricación de energía eólica exigentes, asegurando excelente redondez, calidad de soldadura y confiabilidad estructural para proyectos modernos de energía eólica.
● Diámetros grandes hasta 16 metros
● Espesor de placa pesado para estructuras offshore y de fundación
● Acero de alta resistencia con resistencia de cedencia hasta 690 MPa y más
Requisitos estrictos para la redondez, la alineación de soldadura y la precisión de ensamblaje
Ya sea que se produzcan torres de viento en tierra, secciones de torres offshore, cimientos monopile o estructuras de transición, la formación de placas estables es esencial para garantizar una operación segura a lo largo de todo el ciclo de vida del equipo.
Estructuras modernas de energía eólica utilizan cada vez más grados de acero de alta resistencia para reducir el peso mientras se mantiene el rendimiento estructural. Estos materiales requieren una potente capacidad de formación y procesos de laminación optimizados.

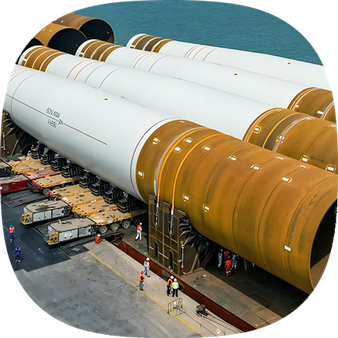

Las secciones grandes de torres eólicas requieren una geometría cilíndrica precisa para garantizar: conexión de brida adecuada, calidad de soldadura, alineación de la sección de torre y estabilidad estructural. Una pobre redondez puede llevar a dificultades durante el ensamblaje y un aumento en el trabajo de corrección de soldadura.
Las placas gruesas y los materiales de alta resistencia son sensibles a la deformación y al rebote elástico durante el conformado. Un proceso de laminación estable es esencial para lograr una geometría consistente y reducir el post-procesamiento.
Los fabricantes de torres eólicas necesitan equipo confiable capaz de una producción continua, reduciendo el ajuste manual y mejorando la eficiencia de fabricación.
EZHONG ofrece soluciones de laminación de placas personalizadas desarrolladas específicamente para la producción a gran escala de torres de viento y estructuras de viento offshore.

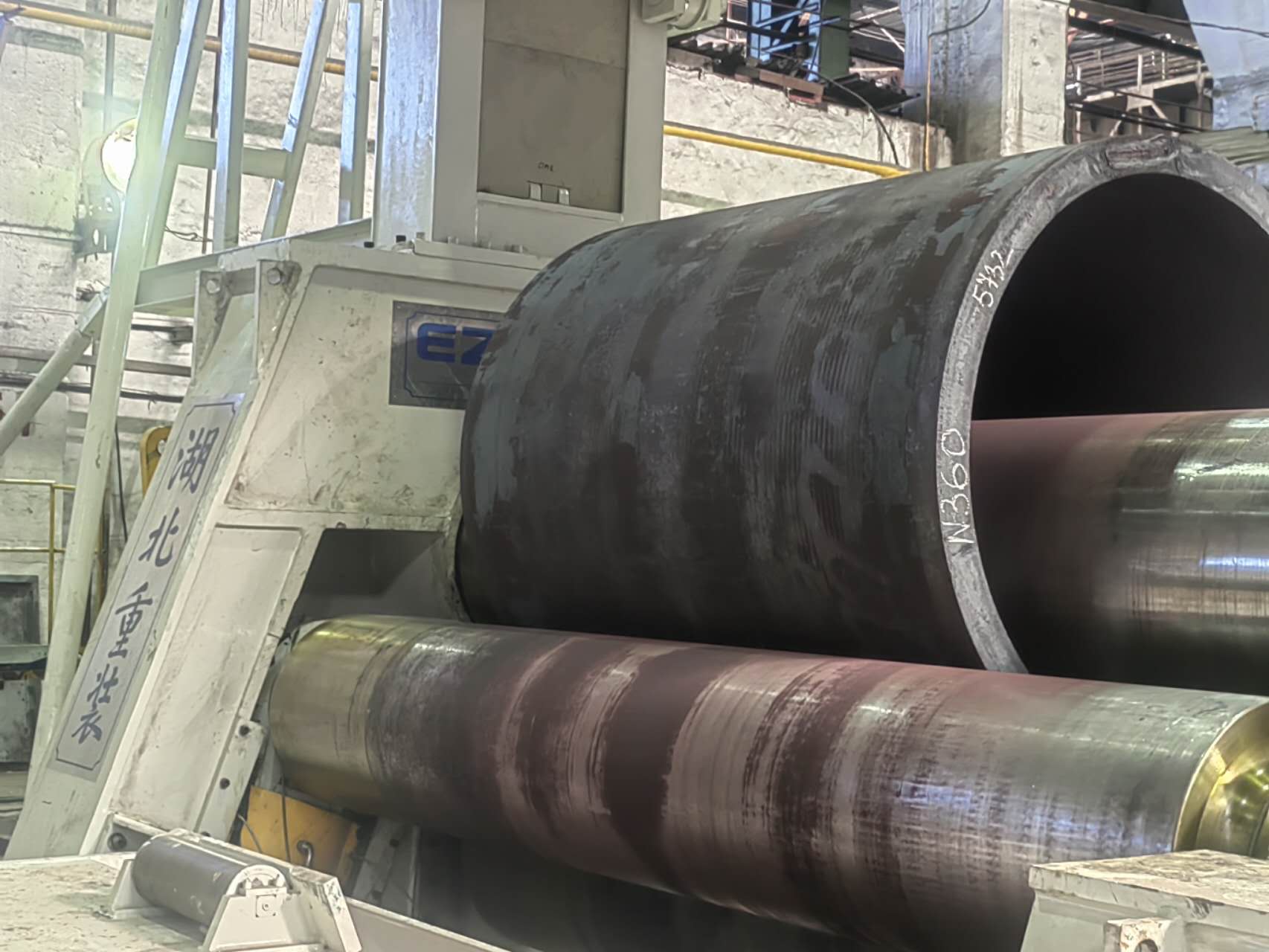

EZHONG Las máquinas de laminación de placas de 3 y 4 rodillos de alta resistencia son capaces de procesar:
Placas de acero gruesas
● Materiales de alta resistencia
Secciones cilíndricas de gran diámetro
Adecuado para casquillos de torres eólicas, monopilas, piezas de transición y otros componentes cilíndricos pesados.
Sistemas hidráulicos avanzados, estructuras de máquinas rígidas y procesos de laminación optimizados ayudan a lograr:
● Excelente control de redondez
Formación de placa estable
● Trabajo de corrección reducido después de la rodadura
Las máquinas pueden configurarse según:
Espesor de la placa
● Ancho de la placa
● Grado de material
Diámetro de la torre
Requisitos de capacidad de producción
Soporta tanto la fabricación personalizada como las líneas de producción a gran escala.
Recomendado para:
TORRES EÓLICAS OFFSHORE
Aplicaciones de placas pesadas
Formación de acero de alta resistencia
Ventajas
Nivel de automatización alto
● Excelente capacidad de preformado
● Precisa conformación cilíndrica
Dependencia reducida del operador
Recomendado para:
● Secciones de torre de viento de gran diámetro
Fundaciones monopil
Estructuras de acero pesado
Ventajas
● Capacidad de rodaje extremadamente fuerte
Adecuado para piezas de gran tamaño
● Operación confiable para industrias pesadas
Enrollando placas de acero en segmentos cilíndricos de torre para:
Adecuado para la fabricación:
Aplicaciones incluyen:
EZHONG Las máquinas enrolladoras de placas se han aplicado ampliamente en industrias que requieren el formado cilíndrico a gran escala, incluyendo:
Fabricación de equipo para energía eólica
● Construcción naval
● Producción de recipientes a presión
● Fabricación de acero pesado
● Fabricación de equipos de energía
Nuestras máquinas apoyan a los fabricantes de todo el mundo en la producción de componentes de acero de gran diámetro y alta resistencia con un rendimiento de formación confiable.

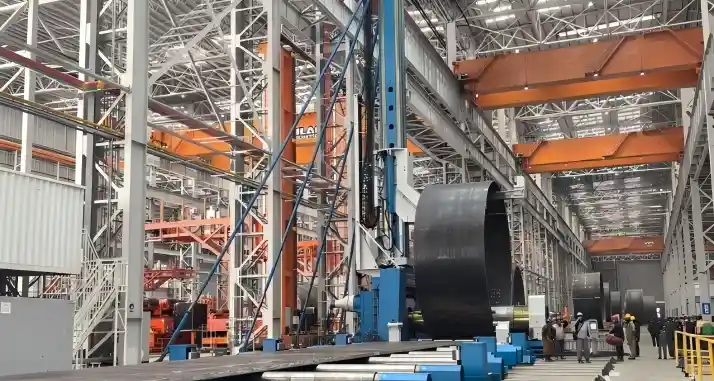

Las secciones de la torre eólica se forman típicamente como segmentos de cáscara cilíndrica o cónica a partir de placas de acero soldadas. Dependiendo del diseño de la torre, diferentes diámetros, espesores de pared y ángulos de cono pueden requerirse a lo largo de la altura de la torre.

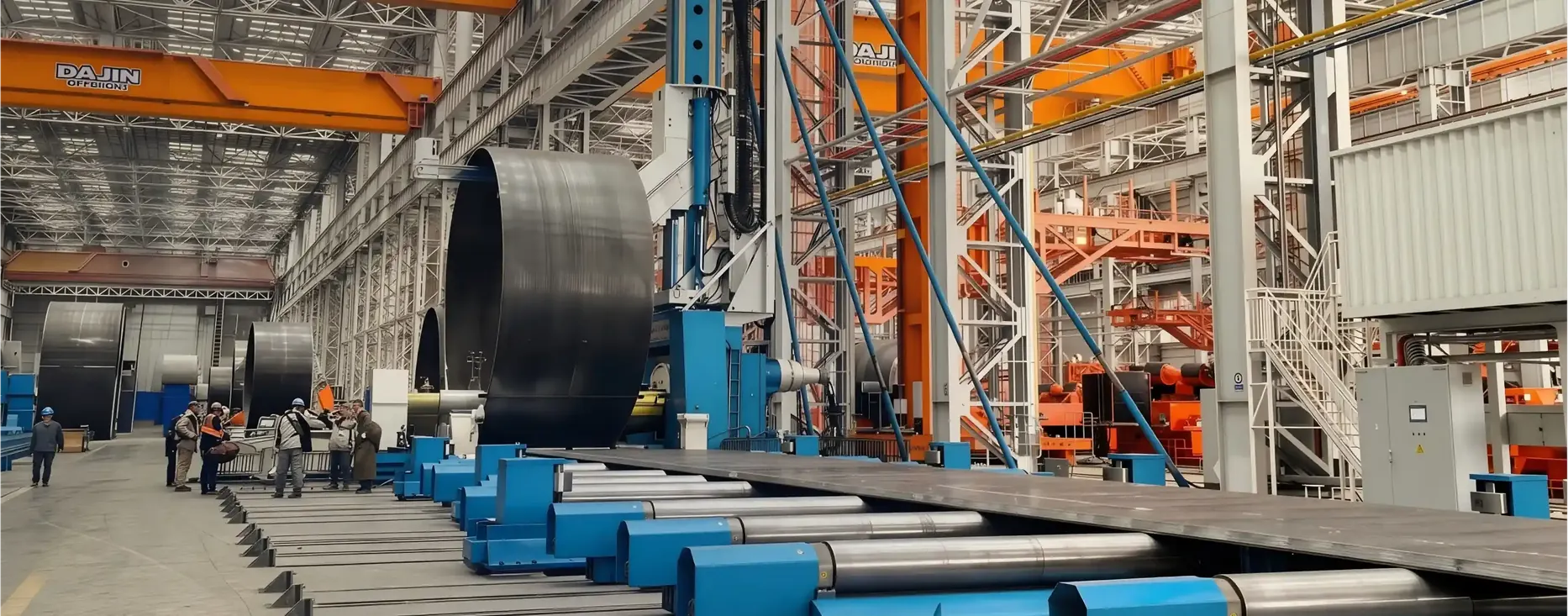

Los rodillos de laminación de tres rodillos proporcionan una fuerte capacidad de formación, pre-doblamiento preciso y buen control de la geometría final de la carcasa. Su geometría de rodillado flexible es particularmente adecuada para producir grandes secciones cilíndricas y cónicas de torres a partir de placas de acero gruesas.
La selección de la máquina debe considerar el espesor y ancho de la placa, la resistencia a la tracción del material, el diámetro de la carcasa requerido, el ángulo cónico, el peso de la placa, el volumen de producción y la precisión de formación requerida. La máquina debe seleccionarse según el rango de producción real en lugar de una especificación de placa máxima única.
El precurvado da forma a los extremos de la placa antes de la operación principal de enrollado, ayudando a reducir la longitud plana sin formar en la junta longitudinal. La precurvadura adecuada mejora el ajuste de los bordes y puede reducir el trabajo de corrección antes de la soldadura.

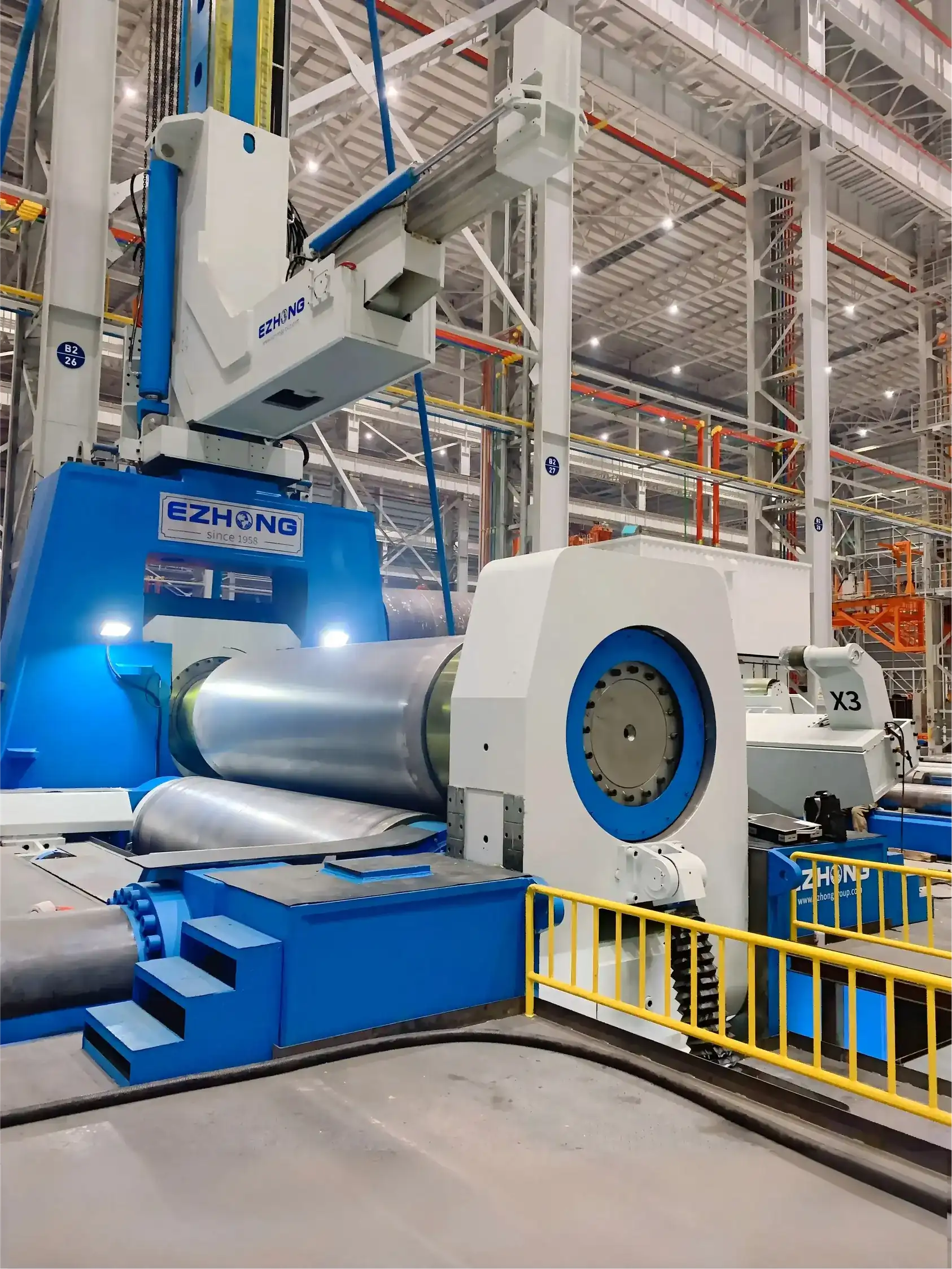

Una carcasa cónica tiene diferentes radios de curvatura a lo largo de su ancho, por lo que la placa debe formarse con geometría controlada en lugar de un radio cilíndrico uniforme. La posicionamiento preciso de la placa y el ajuste coordinado del rodillo son importantes para lograr el ángulo de cono requerido y la alineación de los bordes.
Los aceros estructurales de mayor resistencia generalmente requieren una fuerza de formación mayor que los aceros de menor resistencia de igual espesor. Por lo tanto, la resistencia a la tracción debe considerarse junto con el espesor, ancho y diámetro requerido de la placa al determinar la capacidad de laminación real de una máquina.
La geometría precisa y consistente de la carcasa mejora el ajuste de la junta longitudinal y ayuda a mantener condiciones de junta uniformes durante la soldadura. Una mejor precisión de enrollado puede reducir el ajuste y el trabajo de corrección y contribuir a una fabricación más estable de los procesos posteriores.
La productividad no depende solo de la velocidad de enrollado, sino también de la carga de la placa, posicionamiento, precurvadura, pasadas de enrollado, manejo de la carcasa y inspección. Los soportes laterales o superiores apropiados, el equipo de manejo de placas, el control CNC y los sistemas de medición pueden reducir la intervención manual y mejorar la repetibilidad en la producción en serie.
Si está fabricando torres eólicas costeras, monopilas offshore o grandes estructuras cilíndricas soldadas, EZHONG puede proporcionar una solución personalizada de enrollado de placas basada en su material, tamaño y requisitos de producción. Contacte hoy a los ingenieros de EZHONG para discutir su proyecto de fabricación de energía eólica.
