Una máquina de doblado de placas de 3 rolls es una máquina de formación de metal de uso pesado que dobla placas de metal en formas cilíndricas, cónicas o curvadas personalizadas utilizando tres rodillos giratorios dispuestos en configuración piramidal.
La placa se coloca entre dos rodillos inferiores y un rodillo superior. El sistema hidráulico ajusta la posición del rodillo superior, y los rodillos rotan para doblar la placa. Varios pasadas aumentan gradualmente el radio de curvatura hasta lograr el diámetro deseado.
If you are a fabricator, equipment manufacturer, project engineer, or industrial producer—and if you are seeking precise heavy plate forming solutions tailored to your production requirements—we can provide customized 3-roll bending systems to match your specifications, capacity needs, and budget. From single-series standard machines to specialized wind tower and marine configurations, EZHONG delivers the right solution for your application.
Seleccione la serie que coincida con sus requisitos de producción — desde CNC hidráulico general hasta configuraciones especializadas para torres de viento y marinas
Elija entre nuestra serie de distancia central variable hidráulica CNC, especializada en torres eólicas y serie de máquinas de doblado de placas para marino
| Característica | Distancia central variable hidráulica CNC | Máquina de doblado de placas para torres eólicas | Máquina de doblado de placas marinas |
|---|---|---|---|
| Serie de Modelos | EZW11S / EZW11X / EZW115 | EZW11X-WT | 3R Marina |
| Rango de Grosor de Placa | 8-360 mm | 30-120 mm | 60-200mm |
| Rango de ancho de placa | <button>2000-3200 mm</button> | De 2500 a 4500 mm | 12000-21000 mm |
| Capacidad Máxima | 8000 toneladas | Variable | 4500 toneladas |
| Tecnología principal | Control de VCD Hidráulico | Tecnología de cáscara en forma de cono | Tecnología de licencia Smith |
| Aplicaciones principales | Vasos de presión, calderas, tuberías | Torres de turbinas eólicas | Cascos de buques, componentes estructurales |
| Velocidad de Producción | Estándar | 20-30 min/sección de torre | Estándar |
| Detalles | Ver Detalles → | Ver Detalles → | Ver Detalles → |

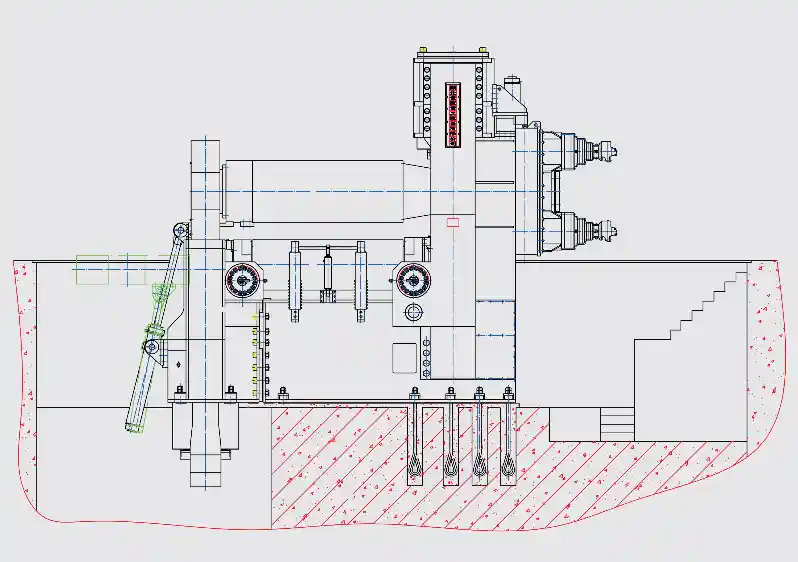

En la década de 1980, EZHONG inventó la primera máquina de doblado de placas de 3 rodillos hidráulica VCD completamente de China, rompiendo monopolios de tecnología extranjera. VCD permite el ajuste independiente del rodillo superior tanto en horizontal como en vertical.
Configuraciones de doble tracción, triple tracción o cuádruple tracción según el espesor de la placa y la resistencia del material. La distribución óptima de potencia asegura una calidad de doblado consistente a través de todo el rango de especificaciones.
La EZW11S-360×3200 representa la máquina de doblado de placas de 3 rodillos más grande del mundo con una fuerza máxima de 8000 toneladas y capacidad de espesor de placa de 360 mm. Solo EZHONG fabrica a esta escala.
Opciones NC/CNC con capacidad de diagnóstico remoto. Monitoreo en tiempo real de la posición del rodillo, presión y deformación del material. Compensación automática para la elasticidad y variaciones del material.

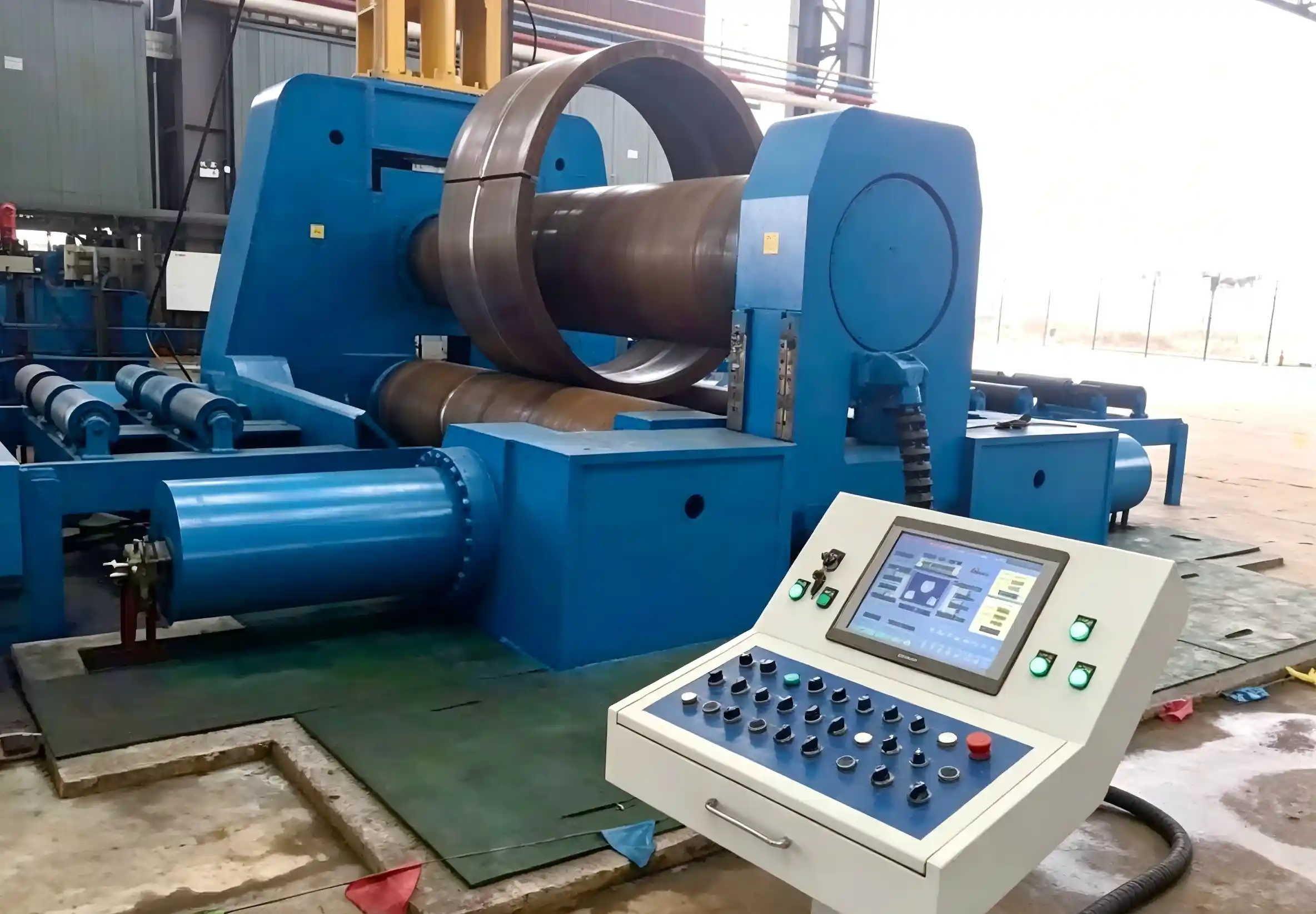

Rodadura de secciones de torre cónicas de 30-120mm de espesor en 20-30 min/pieza.
EZHONG sirve al 70%+ de los principales fabricantes de vasos de presión de China.

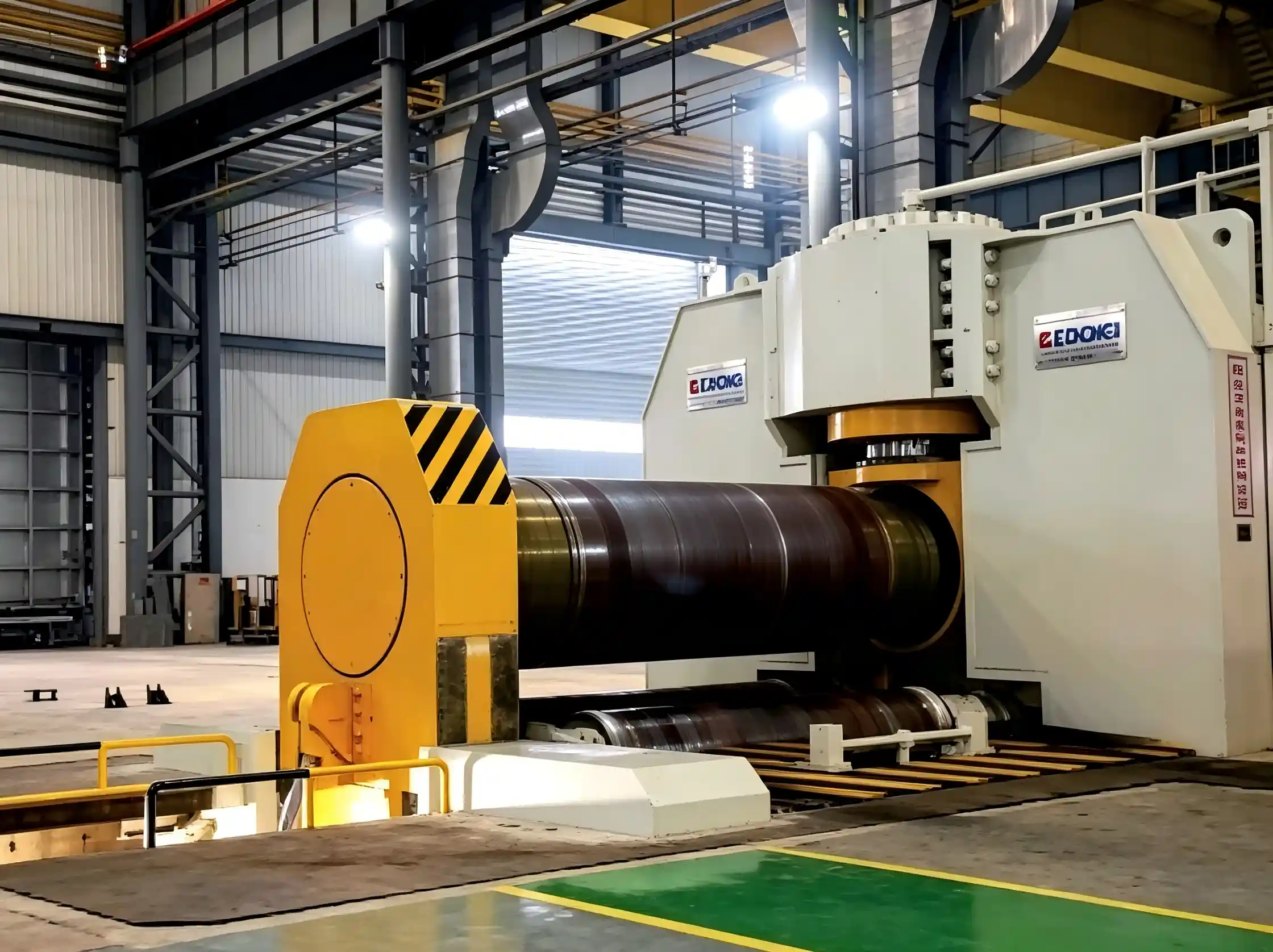

Rodaje de placas de casco de buques de 60-200mm hasta longitud de 21m.
Rodar las paredes de tubos de 50-200 mm de espesor para aplicaciones offshore y de alta presión.

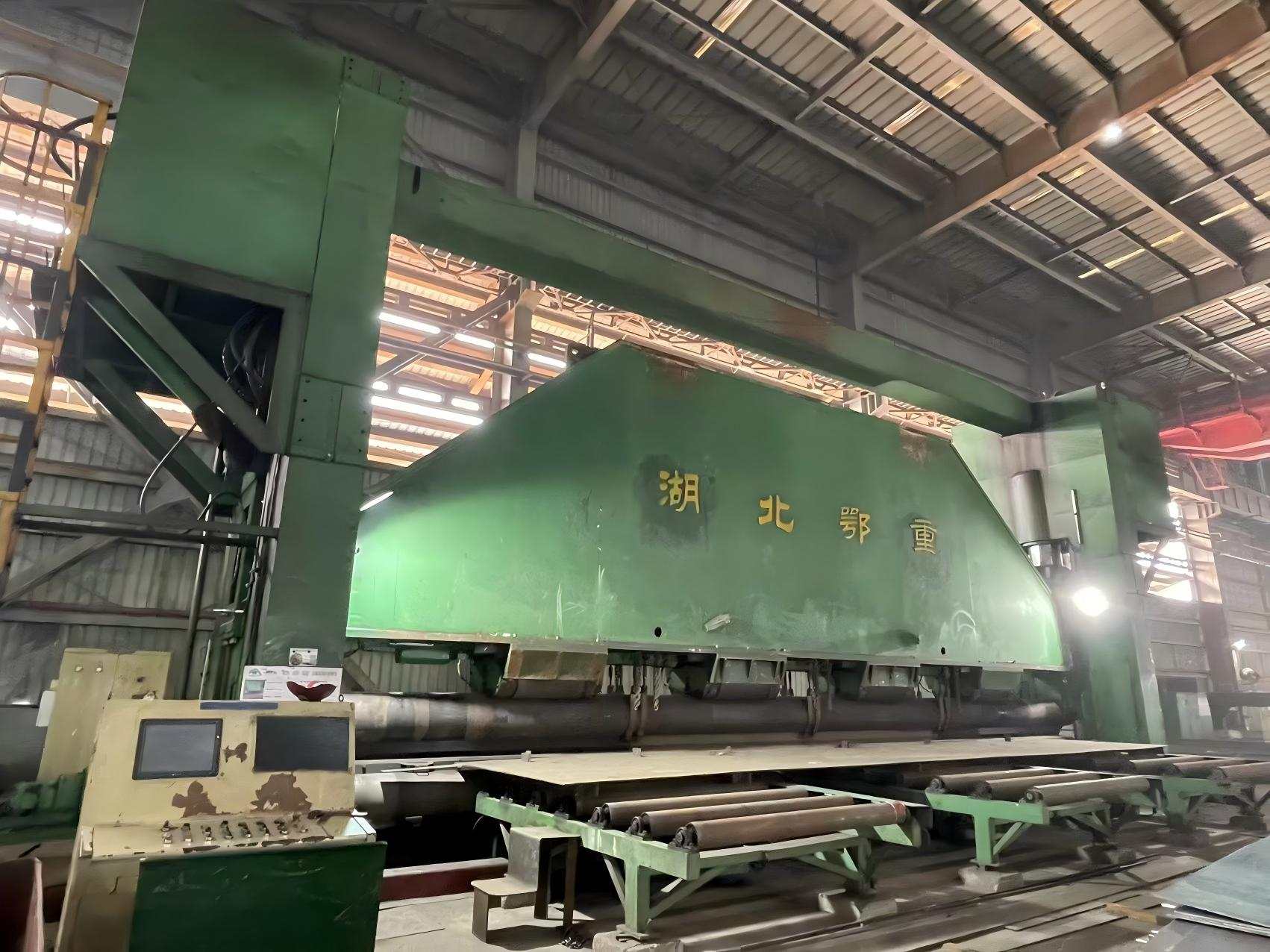

Rodadura de componentes certificados TS16949 para nuclear y aeroespacial.

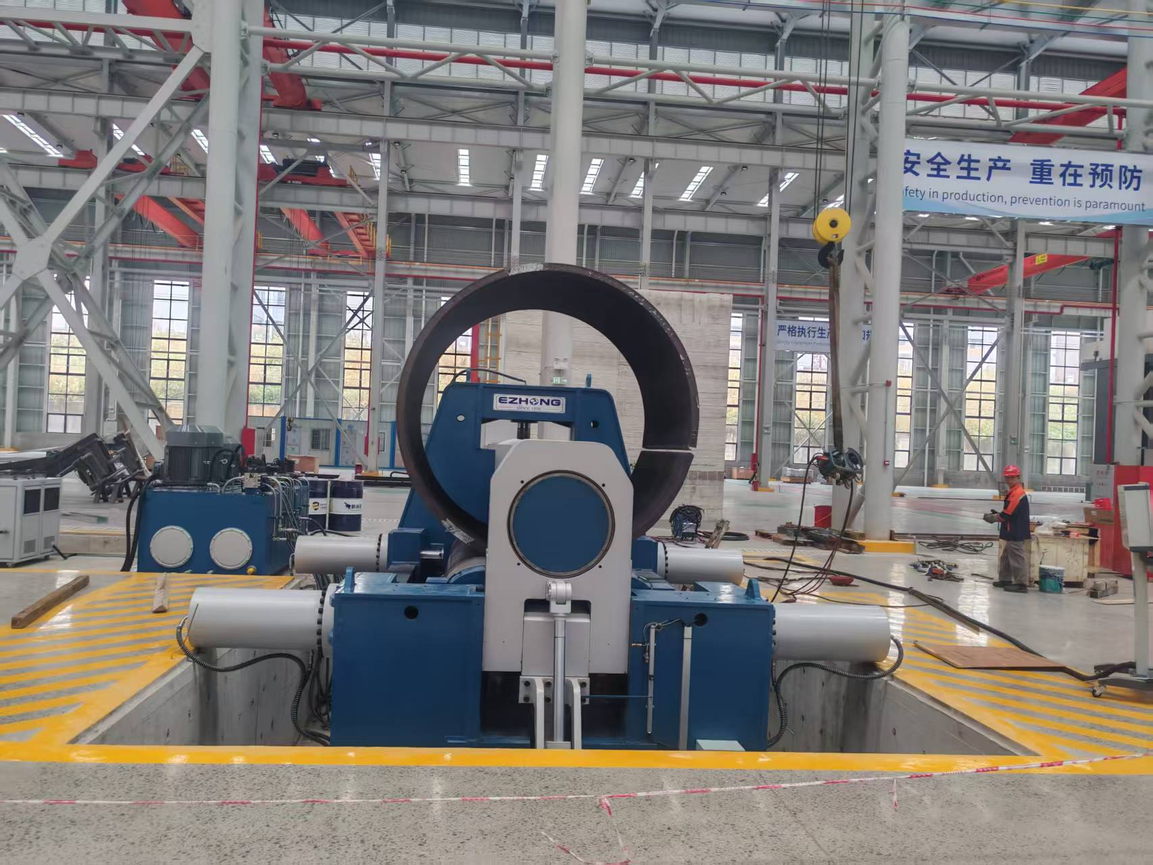

Rodadura de vigas de puente y acero arquitectónico de 60-150mm de espesor.
Las máquinas de 3 rollos son ideales para placas gruesas (≥20mm) y bobinas de gran diámetro. Las máquinas de 4 rollos son ideales para placas medias (6-50mm) y trabajos de precisión. Para placas ≥20mm, se recomienda 3-roll.
La distancia variable al centro (VCD) significa que el rodillo superior puede moverse de forma independiente en ambas direcciones horizontal y vertical, en lugar de estar fijo. Esto permite un pre-bending 40% mejor, diámetros mínimos de laminación más ajustados y ahorros del 30% en costos de fundación.
360 mm para el modelo EZW11S-360×3200 — el máximo mundial para una máquina dobladora de 3 rodillos.
Sí, con paquete opcional de laminación en caliente para temperaturas de hasta 300°C.
Modelos estándar: 4-6 meses. Especializados en torres eólicas: 5-7 meses. Modelos marinos: 6-8 meses.
Sí, incluyendo la instalación en sitio, la puesta en marcha y la formación de operadores de 3-5 días.
