Una máquina dobladora de placas de 4 rodillos presenta cuatro rodillos giratorios independientes: dos rodillos principales de rodadura y dos rodillos auxiliares de pre-doblado. A diferencia de las máquinas de 3 rodillos que requieren múltiples configuraciones, una de 4 rodillos completa el pre-doblado y el rodado completo en una sola operación continua.
La placa ingresa horizontalmente. Los rodillos de pre-doblado aplican curvatura inicial para eliminar bordes rectos. Simultáneamente, los rodillos principales de rodillo doblan la placa en su forma cilíndrica final. Múltiples pasadas ajustan gradualmente el radio de curvatura para lograr bobinas terminadas con borde recto mínimo y redondez superior.
Flujo de trabajo de corte en un solo ajuste reduce el tiempo en un 40%, el pre-doblado integrado elimina defectos de bordes planos, la sincronización electrónica de ±0.1mm proporciona tolerancias de formación ultra ajustadas, menos chatarra de material y certificación CE estándar para proyectos de exportación global.
Si eres un fabricante de chapa metálica, fabricante de HVAC, productor de piezas automotrices, fábrica de vasos de presión o taller orientado a la exportación—y si buscas soluciones de formación de placas medianas de alta eficiencia y alta precisión que coincidan con los estándares de exportación global—los unidades de doblado de 4 rodillos CE certificadas de EZHONG se adaptan a todas tus especificaciones de producción, rangos de espesor y presupuesto. Desde modelos estándar de CNC para placas delgadas hasta equipos pesados para placas de 100mm de espesor, suministramos soluciones de formación personalizadas para todos los escenarios de fabricación de precisión.
Seleccione la serie que coincida con sus requisitos de producción — placas pesadas hidráulicas o modelos de precisión de placas finas automáticas
Elija entre nuestra serie de máquinas dobladoras de placas gruesas hidráulicas y placas delgadas automáticas de 4 rodillos

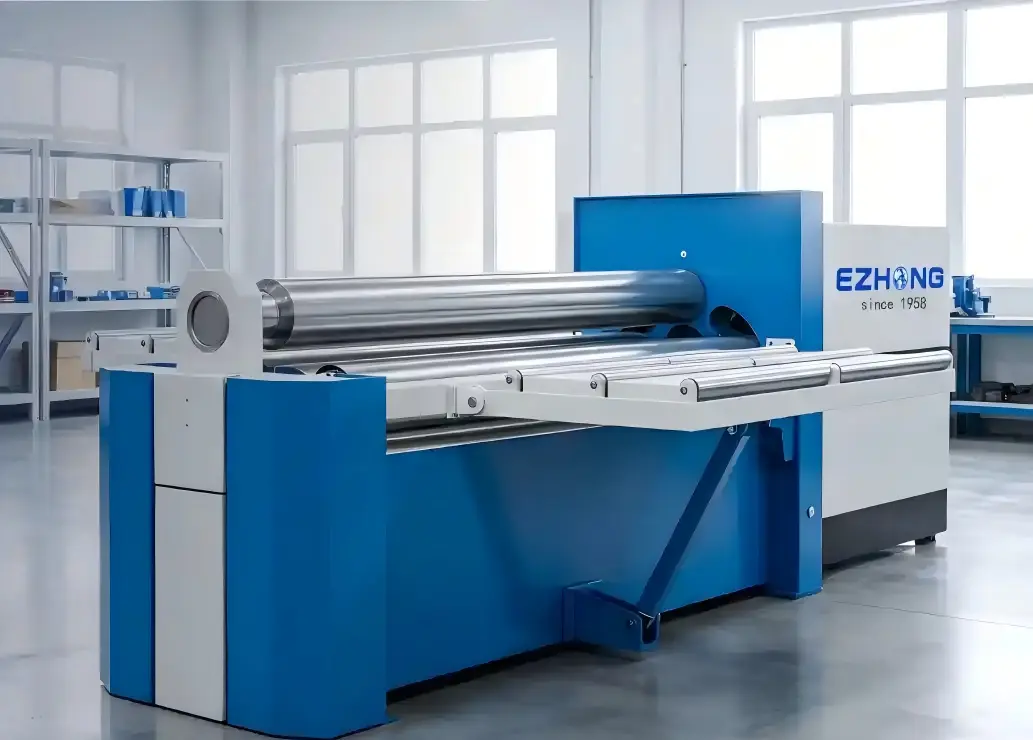

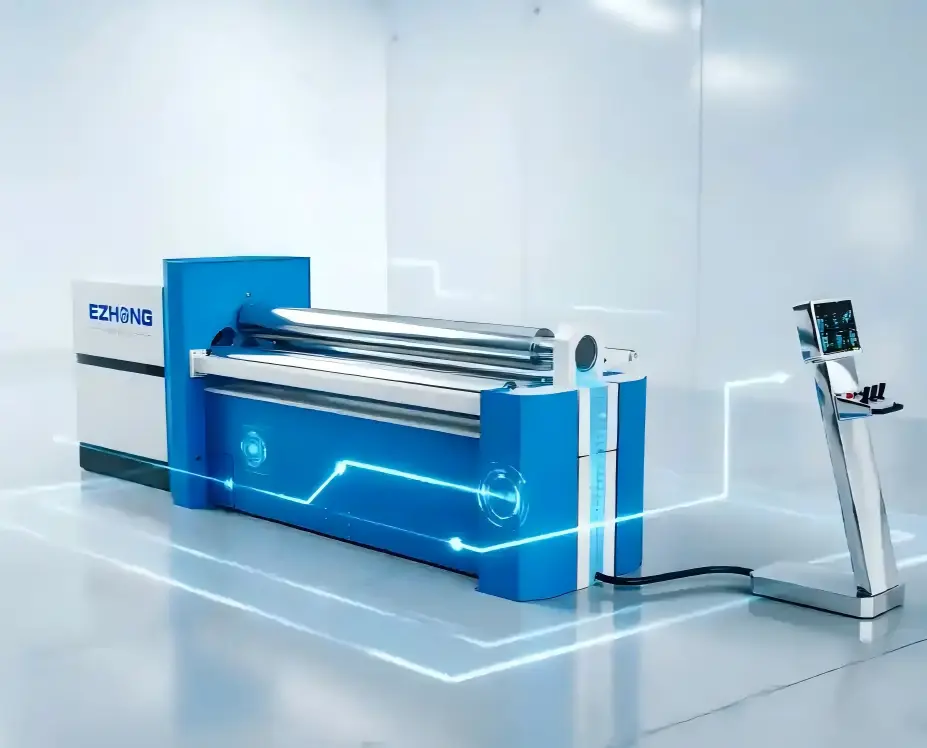

| Característica | Placas Pesadas Hidráulicas de 4 Rodillos | Placas delgadas Automáticas de 4 Rodillos |
|---|---|---|
| Serie de Modelos | Serie EZW12 | Serie EZW12X |
| Rango de Grosor de Placa | 20-100mm | 6-50mm |
| Rango de ancho de placa | 2000-4000mm | 2000-3000mm |
| Precisión de sincronización | ±0.1mm | ±0.1mm |
| Balanceo electrónico | ±0.15mm | ±0.15mm |
| Control | Manual, NC o CNC | Estándar CNC |
| Certificaciones | ISO/TS16949, CE | ISO/TS16949, CE, UL |
| Aplicaciones principales | Vasos de presión, calderas, tuberías | HVAC, automotriz, electrodomésticos |
| Detalles | Ver Detalles → | Ver Detalles → |
Cargar placa → pre-curvado + rodaje simultáneos en un solo paso continuo → descargar bobina terminada. Sin remoción, volteo o reposicionamiento. 40-50% más rápido que flujos de trabajo de 3-rodillos + pre-curvado manual.
Válvulas de control direccional proporcionales a servomotor con retroalimentación en lazo cerrado garantizan que ambos rodillos superiores e inferiores se mantengan dentro de ±0.1mm de la posición objetivo, entregando bobinas con redondez de ±0.5mm—calidad de exportación en cada pieza.
Sensores de posición de alta precisión en extremos de rodillos superiores monitorean continuamente la alineación. Compensadores de presión proporcionales a servomotor ajustan automáticamente para mantener nivelación horizontal perfecta.
Todas las máquinas de 4 rodillos se envían con el estándar certificado CE. Listas para mercados europeos, norteamericanos y asiáticos sin demoras aduaneras o re-pruebas.

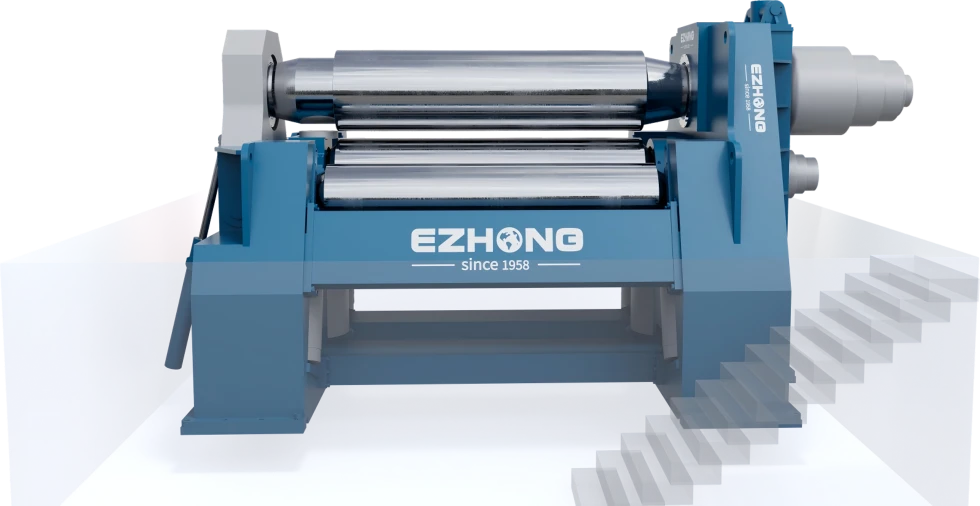

Cilindros decorativos de acero inoxidable, calderas de electrodomésticos, recipientes de precisión.
Conductos espirales, tubos redondos, conectores flexibles para sistemas comerciales.
Componentes de escape, núcleos de parachoques, aros estructurales para autos y motocicletas.

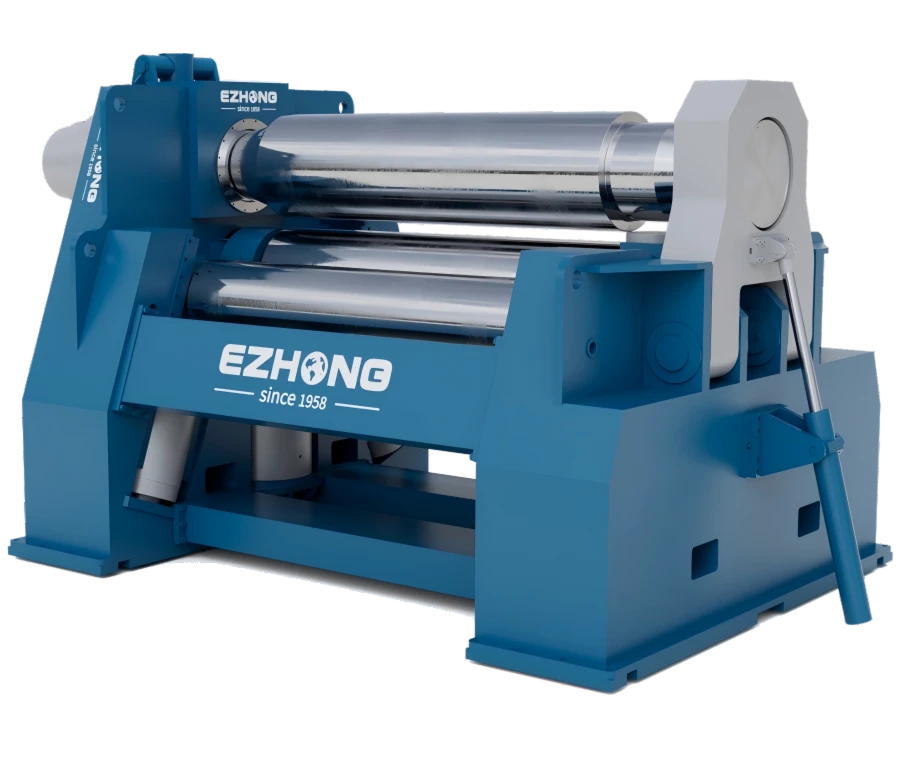

Vasos de presión de tamaño medio, intercambiadores de calor, cascarones de reactores.

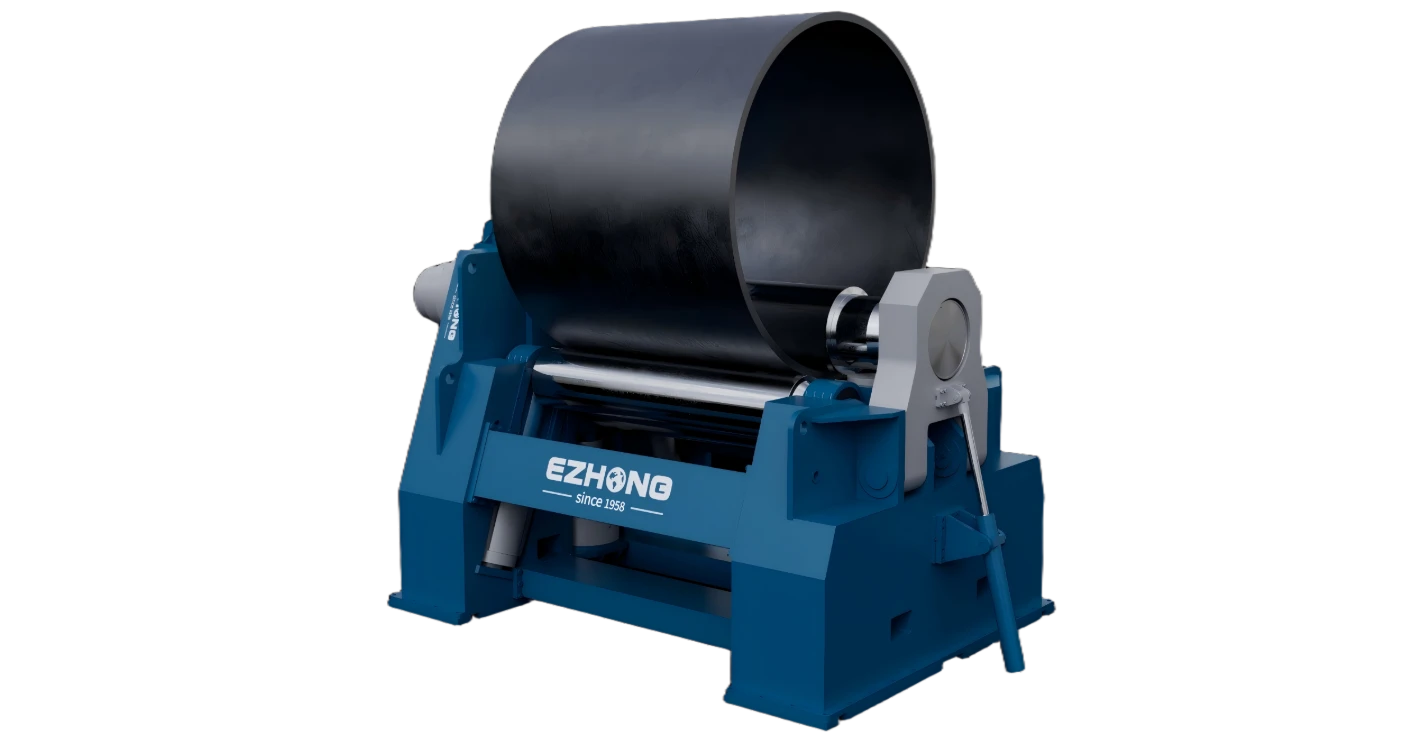

La certificación CE abre mercados en UE, Norteamérica y Asia.
Elige 4 rodillos si el espesor de la placa es de 6-50mm, precisión crítica (±0.5mm), importa la velocidad de producción, exportar a UE/Norteamérica, o calidad de borde crítica. Elige 3 rodillos si espesor ≥20mm, rollos de gran diámetro, o es consciente del presupuesto.
Synchronization = cómo se mueven precisamente los rodillos superior e inferior juntos. ±0.1mm significa que se mantienen dentro de 1/10 de milímetro de la posición objetivo. Resultado: las bobinas mantienen su redondez a ±0.5mm ID/OD—calidad de exportación.
Sí, EZW12 (4 rodillos de uso pesado) llega a 100mm. Pero a 80-100mm, la ventaja de eficiencia se estrecha. A 100mm+, el 3 rodillos es más común en la práctica.
Sí, CNC es estándar en EZW12X y disponible en EZW12 como upgrade. Incluye perfiles de bobina programables por el usuario, retroalimentación de diámetro en tiempo real, recetas preestablecidas y diagnósticos remotos.
Estándar 4-roll: 3-5 meses. Configs personalizadas: 4-6 meses.
