| Cliente | Shanghai Zhenhua Heavy Industries (ZPMC) |
| País | China |
| Industria | Equipo Marino |
| Equipo | EZW43T-120x3000 7R |
| Tipo de Máquina | Máquina Niveladora de Placas de 7 Rodillos |
| Esfuerzo de cedencia del material | 485 MPa |
| Grosor de la placa | 25-120 mm |
| Ancho Máximo de Placa | 3.000 mm |
| Rodillos de Nivelación | 7 rodillos |
| Fuerza correctiva total | 136.000 kN |

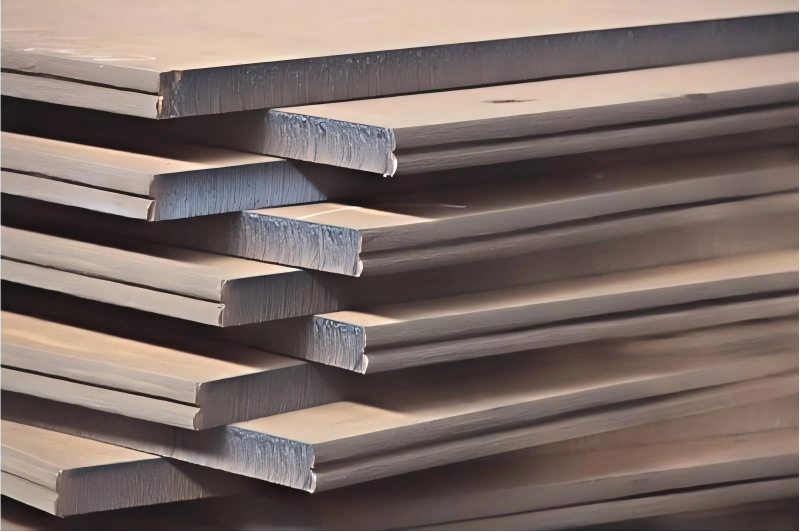

Shanghai Zhenhua Heavy Industries (ZPMC) es un fabricante líder de equipos pesados con extensas capacidades de producción en equipo marítimo y offshore. Sus operaciones de fabricación a gran escala involucran la fabricación de estructuras y componentes de acero pesado, requiriendo equipos de procesamiento de placas confiables para condiciones de producción exigentes.
Para este proyecto, ZPMC seleccionó una Máquina Niveladora de Placas de 7 Rodillos EZW43T-120x3000 de EZHONG para el procesamiento de placas de acero pesado.
La máquina está diseñada para nivelar placas de acero con una resistencia de rendimiento de material de 485 MPa, cubriendo espesores de placa de 25 a 120 mm y un ancho de trabajo máximo de 3,000 mm.
Para este proyecto, el cliente requirió una solución capaz de proporcionar:

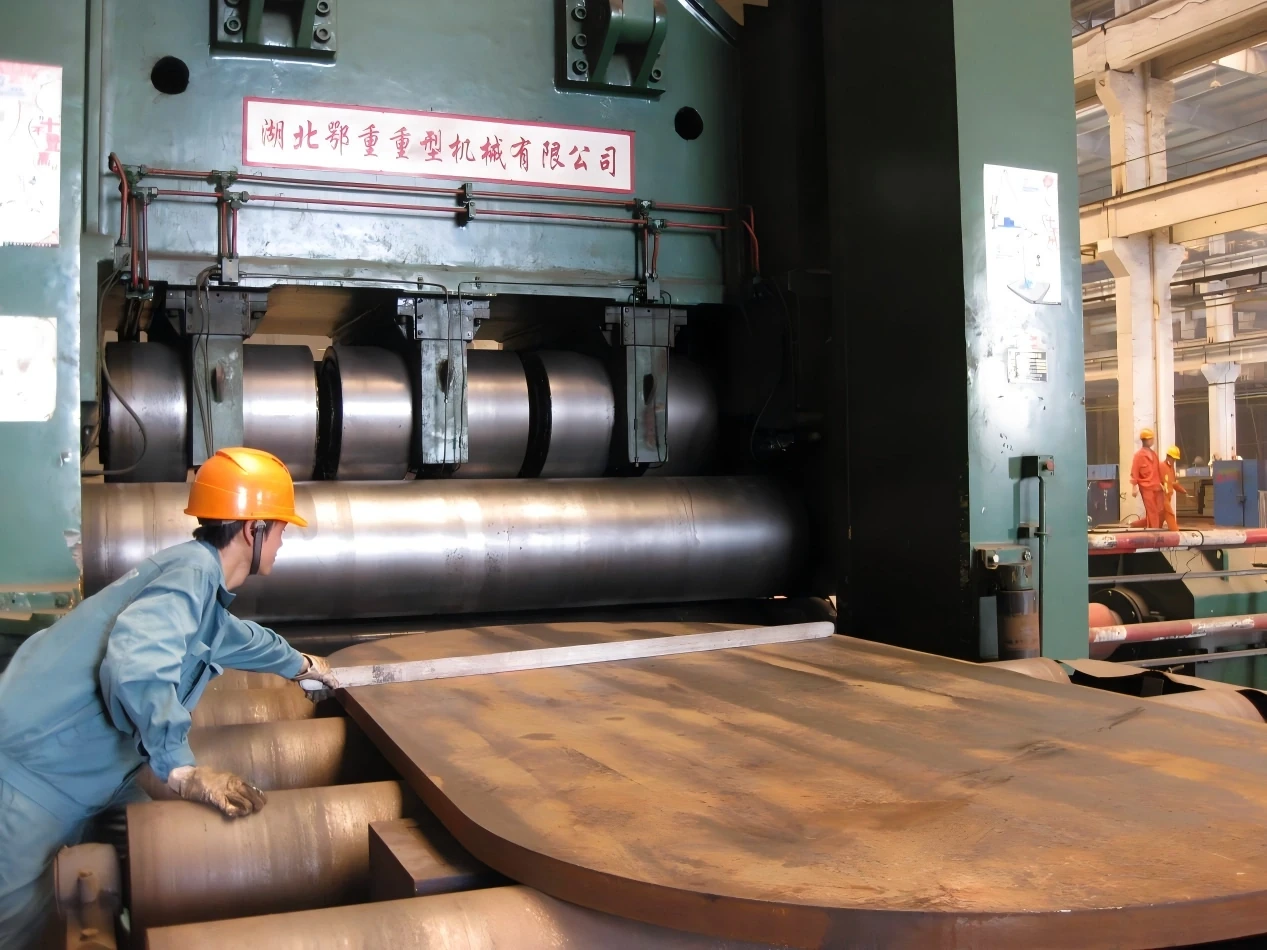

Basado en los requisitos de procesamiento de ZPMC, EZHONG suministró la Máquina Niveladora de Placas de 7 Rodillos EZW43T-120x3000.
| Elemento | Especificación |
|---|---|
| Modelo de máquina | EZW43T-120x3000 7R |
| Tipo de Máquina | Máquina Niveladora de Placas de 7 Rodillos |
| Esfuerzo de cedencia del material | 485 MPa |
| Grosor de la placa | 25-120 mm |
| Ancho Máximo de Placa | 3.000 mm |
| Configuración de Rodillos Niveladores | 7 Rodillos-4 Arriba / 3 Abajo |
| Rodillos de trabajo | 5-2 Arriba / 3 Abajo |
| Distancia / Diámetro del Rodillo de Trabajo | 800 / 660 mm |
| Longitud del Cilindro del Rodillo de Trabajo | 3.200 mm |
| Rodillos de Guía | 2-Arriba |
| Distancia / Diámetro del Rodillo de Guía | 800 / 600 mm |
| Configuración de Rodillo de Apoyo | 3 Columnas x 6 Filas |
| Trayectoria del Viga Transversal Movible | +300-0 mm |
| Velocidad de Presión | 20 mm/min |
| Velocidad de Nivelación | 2.4-6.0 m/min |
| Precisión de Corrección | 1.0mm/m |
| Potencia del Motor Principal | 5.7 kWx5 + 18.5 kWx2 |
| Fuerza correctiva total | 136.000 kN |
| Plataforma de Pruebas | 2 Conjuntos, 40 t de Capacidad Cada Uno |
| Elevación Relativa de la Superficie del Rodillo Nivelador | ±800 mm |
| Dimensiones de la Máquina (L x W x H) | 12x7.0x9.2 m |
La disposición de rodillos 4-arriba / 3-abajo proporciona múltiples puntos de contacto con la placa durante el proceso de nivelación, permitiendo la corrección controlada de placas de acero pesadas.
Con una fuerza correctiva total especificada de 136.000 kN, la máquina está configurada para aplicaciones exigentes de nivelación de placas pesadas.
La máquina acepta placas de hasta 120 mm de espesor y 3.000 mm de ancho, proporcionando la capacidad de procesamiento requerida para componentes de equipo marino grandes.
Se proporcionan dos mesas de rodillos de descarga motorizadas, cada una de 10 m de largo, para manipulación de placas. El sistema de rodillos usa control PLC y regulación de velocidad variable para apoyar la transferencia controlada de material.
Se proporcionan dos plataformas de prueba, cada una diseñada para una capacidad de carga de 40 toneladas, que soportan operaciones de inspección y prueba para placas pesadas.
Desde la resistencia del material y el espesor de la placa hasta el ancho de trabajo y la precisión requerida de nivelación, cada aplicación de nivelación de placas pesadas requiere una configuración de máquina adecuadamente diseñada.
