| Artículo | Contenido |
|---|---|
| Industria | Construcción Naval |
| Cliente | Guangzhou Shipyard International (GSI) |
| Equipo | Máquina Niveladora de Placas |
| Modelo | EZW43C-12x3500.11R 360MPa |
| Número de Rodillos de Trabajo | 11 |
| Grosor máximo de la placa | 12 mm |
| Ancho Máximo de Placa | 3500 mm |
| Límite de Rendimiento de Placa | 360 MPa |
| Precisión de Nivelación | ≤1.0 mm/m |
| Velocidad de Nivelación | ≥6 m/min |
Guangzhou Shipyard International Company Limited (GSI), una subsidiaria totalmente propiedad de China State Shipbuilding Corporation (CSSC), es una empresa importante de construcción naval en China con amplias capacidades en fabricación de buques y equipo marino.
For its steel plate processing requirements, GSI selected EZHONG's EZW43C-12x3500.11R360MPa 11-roll plate leveling machine for the leveling of steel plates used in shipbuilding production.
La máquina está diseñada para procesar placas de acero con un límite elástico de 360 MPa, con un espesor máximo de 12 mm y un ancho máximo de 3500 mm. La precisión de nivelación especificada es ≤1.0 mm/m.
Para este proyecto, el cliente requirió una solución capaz de proporcionar:

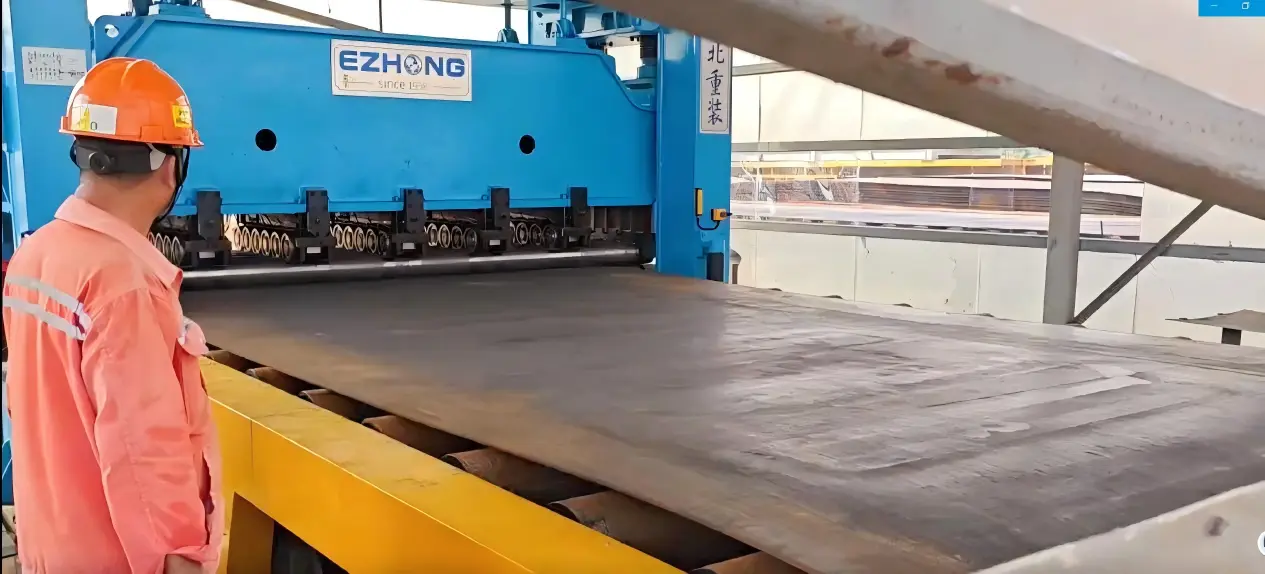

EZHONG proporcionó la máquina niveladora de placas EZW43C-12x3500.11R360MPa de 11 rodillos, configurada según el espesor, ancho y resistencia de la placa requeridos.
| Artículo | Especificación |
|---|---|
| Tipo de equipo | Máquina Niveladora de Placas |
| Modelo | EZW43C-12x3500.11R360MPa |
| Límite de Rendimiento de Placa | 360 MPa |
| Grosor máximo de la placa | 12 mm |
| Ancho Máximo de Placa | 3500 mm |
| Grosor mínimo de la placa | 4 mm |
| Número de Rodillos de Trabajo | 11 |
| Espaciado del rodillo de trabajo | 170 mm |
| Diámetro del rodillo de trabajo | 160 mm |
| Longitud efectiva del rodillo de trabajo | ≥3500 mm |
| Longitud del cuerpo del rodillo de trabajo | 3700 mm |
| Diámetro del rodillo de soporte | 167 mm |
| Filas de rodillos de soporte | 5 |
| Curso de prensado | +130 a -15 mm |
| Velocidad de Presión | 25 mm/min |
| Máximo Balanceo | ±5 mm |
| Velocidad de Nivelación | ≥6 m/min |
| Precisión de Nivelación | ≤1.0 mm/m |
| Fuerza Nominal de Nivelación | 8,400 kN |
| Característica de Carga Máxima | 144,000 Nm |
| Potencia del Motor Principal | 30 kW x 2 |
| Potencia del motor de prensado | 4.0 kW x 2 |
| Sistema de control | PLC + Pantalla Táctil + Inversor |
| Elevación del rodillo de trabajo | +800 mm |

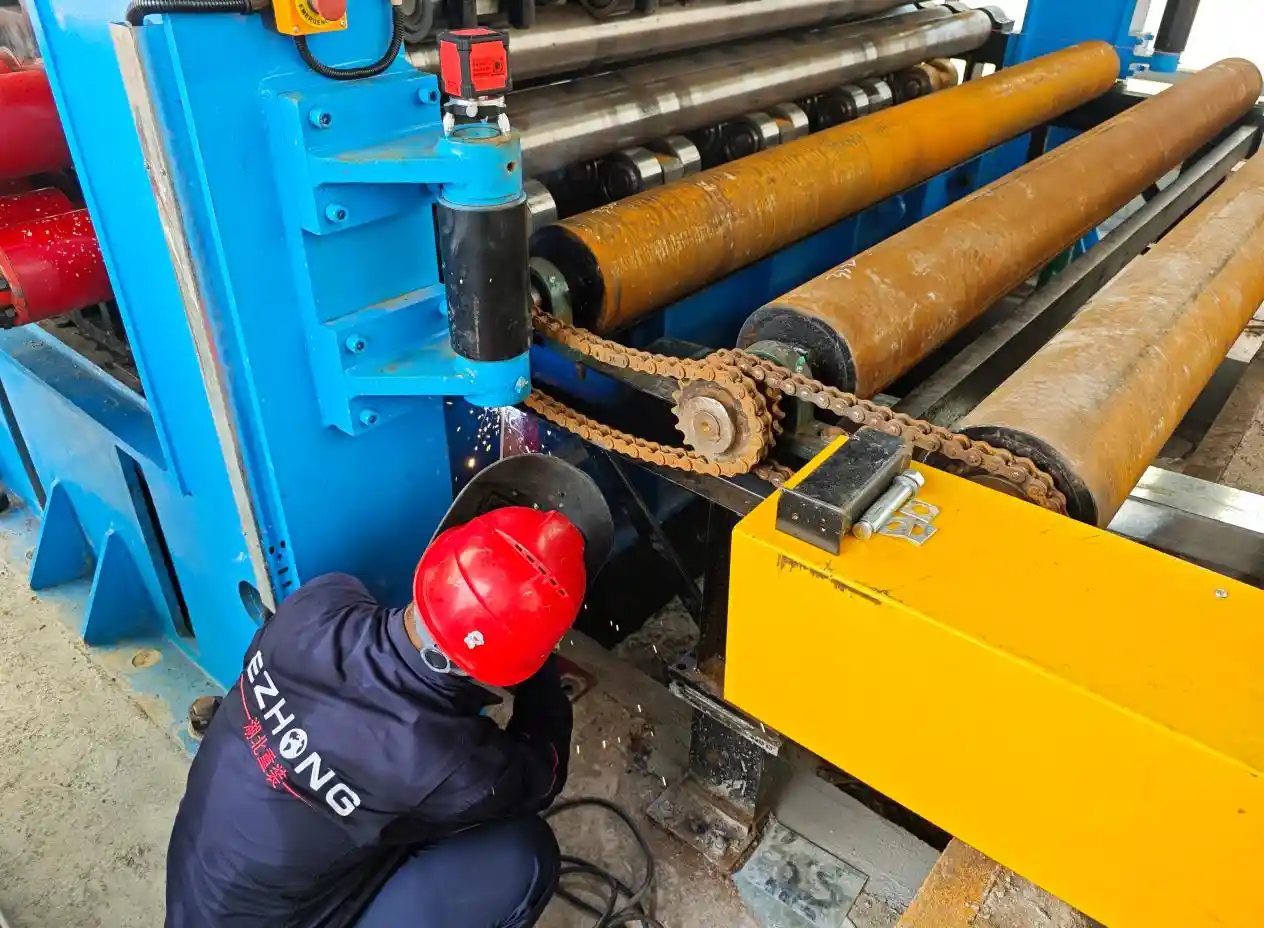

Mantenimiento de Equipos

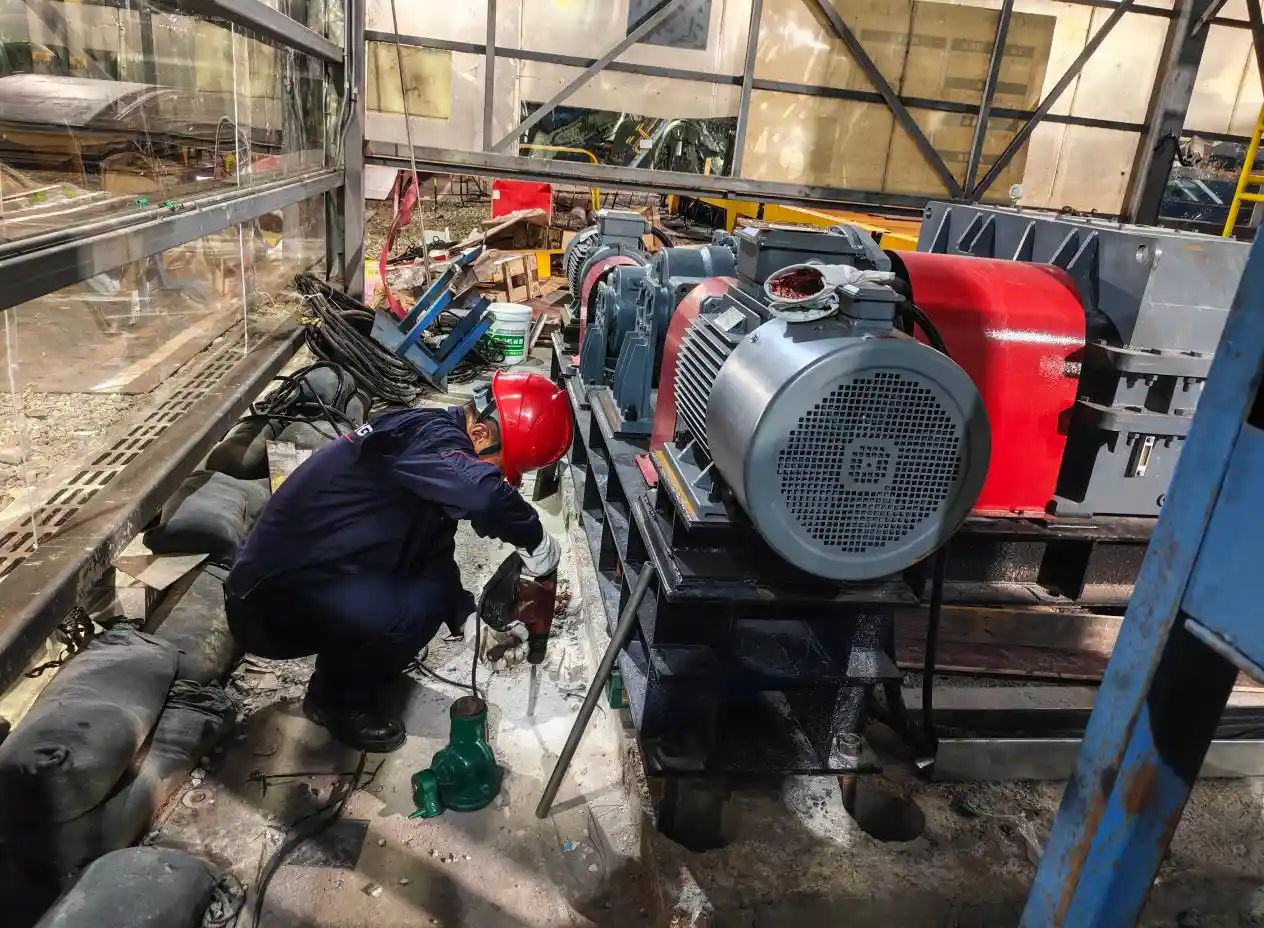

Comisionamiento de Motor

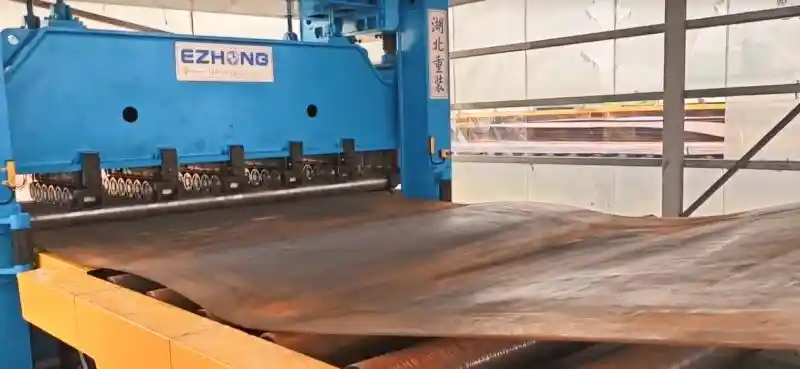

Procesamiento de Placas

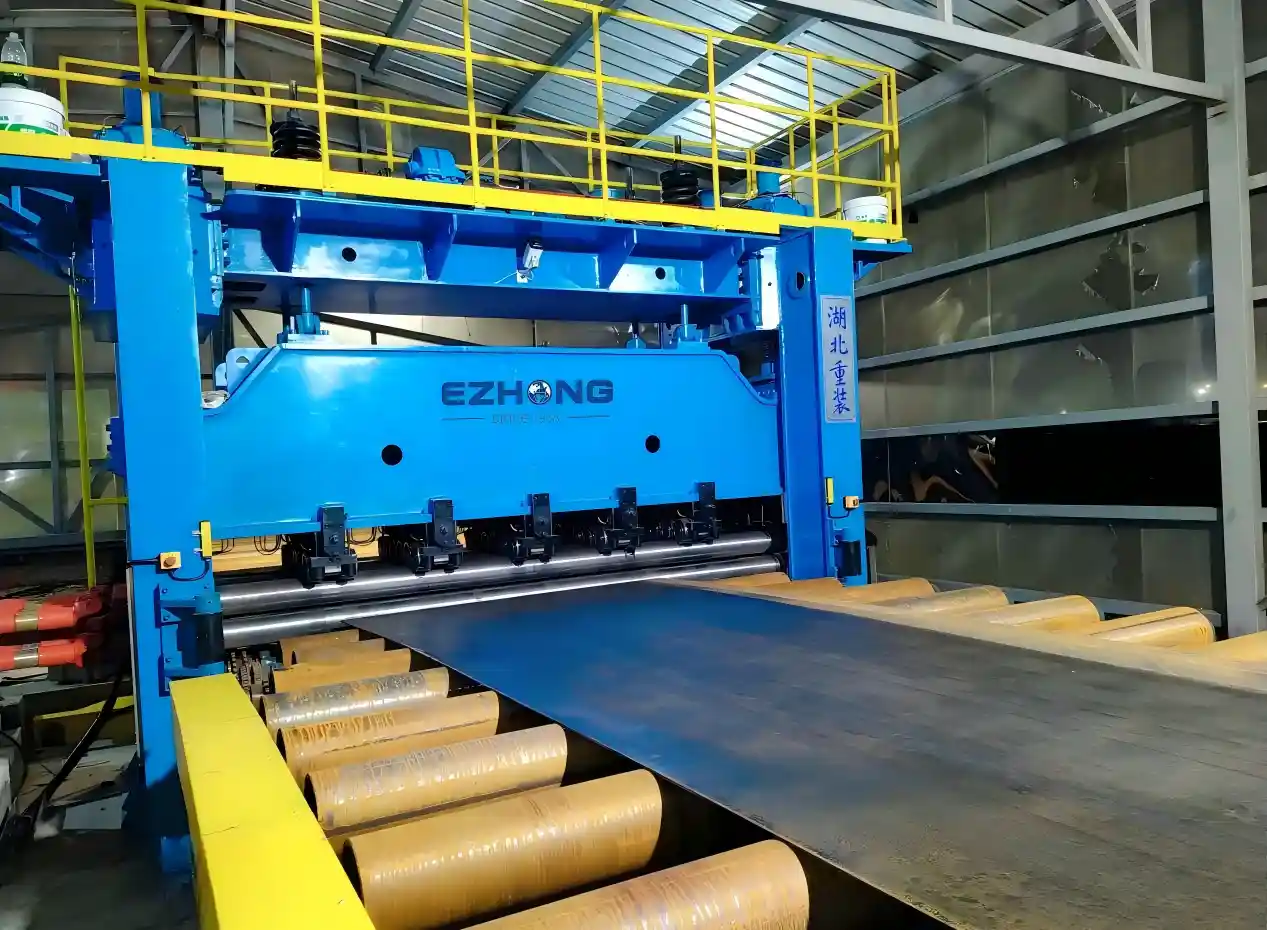

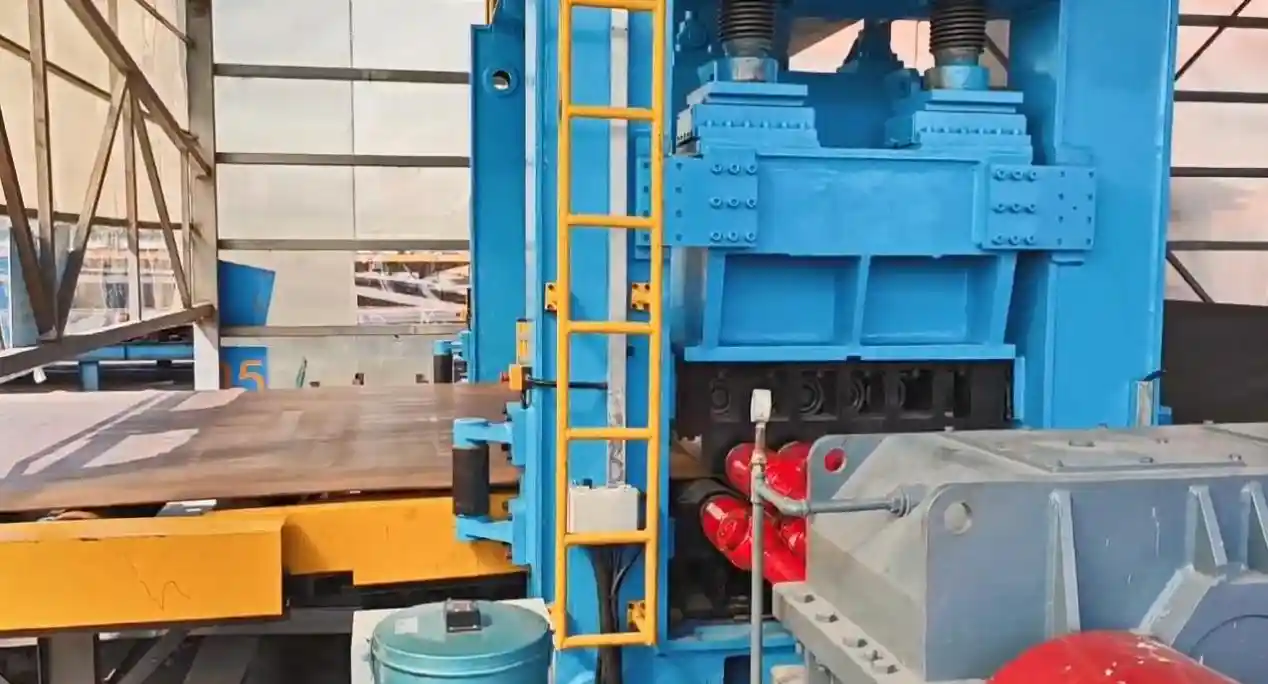

Descripción General de la Máquina

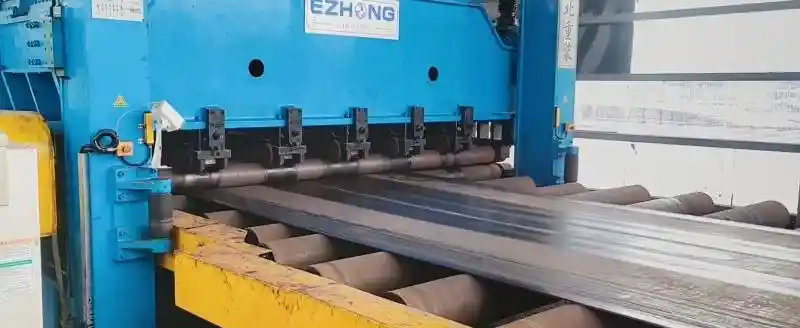

Nivelación de la placa
Prueba en sitio
EZHONG proporciona máquinas de nivelación de placas de alta rigidez diseñadas para el procesamiento estable y preciso de placas de acero en la construcción naval y otras aplicaciones industriales pesadas.
