| Artículo | Contenido |
|---|---|
| Cliente | Grupo BaoTi Co., Ltd. |
| País | China |
| Industria | Fabricación de Placas Compuestas |
| Aplicación | Tratamiento Térmico de Placas de Titanio y Aleación de Níquel |
| Equipo | Máquina de nivelación de placas de 11 rollos |
| Rango de nivelación | 6-30 mm x 1.000-3.200 mm |
| Ancho Máximo de Placa | 3.200 mm |
| Largo máximo de la placa | 14.000 mm |
| Esfuerzo de cedencia del material | ≤750 MPa |
| Rodillos de trabajo | 11 Rodillos - 5 Superiores / 6 Inferiores |
| Tracción de rodillos de trabajo | Todos los 11 rodillos acoplados |
| Peso de la máquina | Aprox. 300 toneladas |
Grupo BaoTi es una de las principales empresas chinas que se especializan en la investigación, el desarrollo y la fabricación de productos de titanio y aleaciones de titanio.
Para placas de aleación de alto rendimiento, el tratamiento térmico es una parte importante del proceso de fabricación. El recocido, el tratamiento térmico de solución y el enfriamiento rápido pueden introducir deformaciones en la placa, haciendo esencial el nivelado posterior.
For BaoTi Group's heat treatment production line, EZHONG supplied the 11-roll plate levelling machine and associated auxiliary equipment, designed for plates 6-30 mm thick, 1,000-3,200 mm wide and up to 14,000 mm long, with yield strength up to 750 MPa.
Para este proyecto, el cliente requirió una solución capaz de proporcionar:

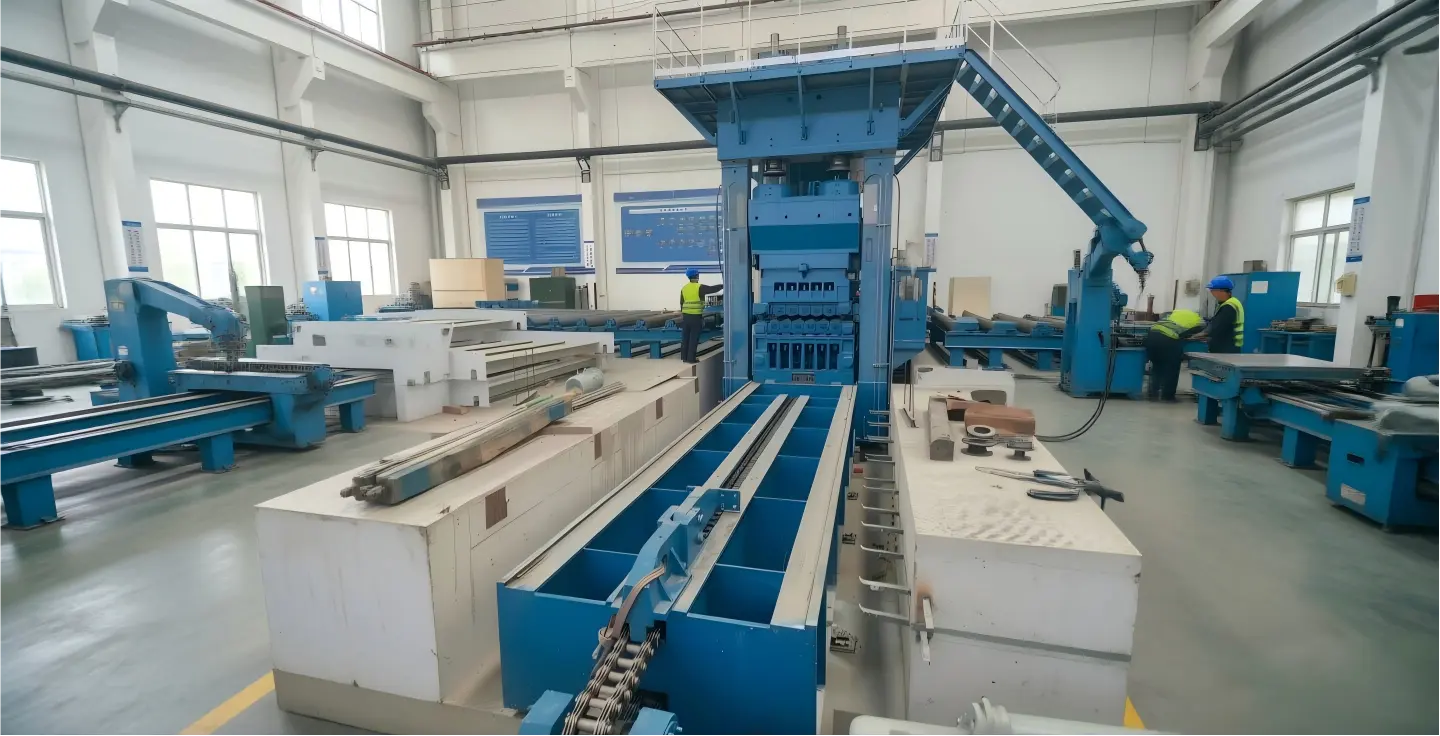

EZHONG supplied an 11-roll plate levelling machine with auxiliary feeding, alignment, conveying, hydraulic and electrical systems for BaoTi Group's heat treatment production line.
| Artículo | Especificación |
|---|---|
| Equipo | Máquina de nivelación de placas de 11 rodillos |
| Especificación de nivelación | 6-30x3,200 mm |
| Grosor máximo de la placa | 30 mm |
| Grosor mínimo de la placa | 6 mm |
| Ancho máximo de la placa terminada | 3.200 mm |
| Largo máximo de la placa | 14.000 mm |
| Esfuerzo de cedencia del material | ≤750 MPa |
| Materiales aplicables | Nickel y Aliados de Níquel / Titanio y Aliados de Titanio |
| Temperatura de nivelación | Temperatura de la sala / Intermitente 500-980°C |
| Precisión de nivelación | ≤3 mm/m |
| Diámetro del rodillo de trabajo | Ø220 mm |
| Espaciamiento del rodillo de trabajo | 230 mm |
| Rodillos de trabajo | 11 |
| Empuje del rodillo de trabajo | Todos los 11 rodillos acoplados |
| Material del rodillo de trabajo | 60CrMoV |
| Dureza de superficie del rodillo de trabajo | HRC58-65 |
| Longitud Efectiva del Rodillo de Trabajo | ≥3,300 mm |
| Material del Rodillo de Respaldo | 42CrMo |
| Dureza de la Superficie del Rodillo de Respaldo | HRC46-54 |
| Estructura del Marco | Marco de Alta Resistencia Pre-tensado |
| Velocidad de Nivelación | 3-12 m/min, frecuencia variable |
| Sistema de control principal | Siemens S7-1500 PLC |
| HMI | Siemens WinCC |
| Dimensiones de la máquina | Aprox. 9.76 x 3.86 x 6.51 m |
| Capacidad instalada | Aprox. 400 kW |
| Peso total | Aprox. 300 toneladas |
La máquina adopta una configuración de 11 rollos con 5 rollos superiores y 6 inferiores. La disposición relativamente densa de los rollos proporciona múltiples puntos de deformación controlados a lo largo de la placa, apoyando la corrección estable de la deformación residual en placas de aleación anchas.
A diferencia de las configuraciones de rodillos pasivos, todos los 11 rodillos de trabajo son impulsados activamente. La transmisión principal utiliza dos motores de frecuencia variable AC, una caja de engranajes de distribución endurecida y ejes universales para impulsar los rodillos de trabajo.
La estructura consta de las bases de la máquina, columnas, tapas y barras de unión que forman una estructura cerrada. Se utilizan cuatro barras de unión pre-tensadas para mejorar la resistencia y rigidez general de la estructura. Máxima deformación elástica bajo carga: ≤0.24 mm.
Sensores de desplazamiento de alta precisión monitorean la posición del rodillo de trabajo, con una precisión de visualización de ±0.05 mm. El PLC realiza control de lazo cerrado del espacio entre rodillos para lograr posicionamiento preciso y calibración cero.
Los rollos de respaldo superiores utilizan cuñas ajustables, permitiendo al operador compensar la deflexión del rodillo de trabajo e mejorar el nivelado de las placas con deformación transversal desigual a lo largo del ancho de la placa.
For a production line operating three shifts per day, the machine is equipped with a hydraulic fast roll-changing system. The lower roll set can be hydraulically pulled out from the machine frame for quick replacement.

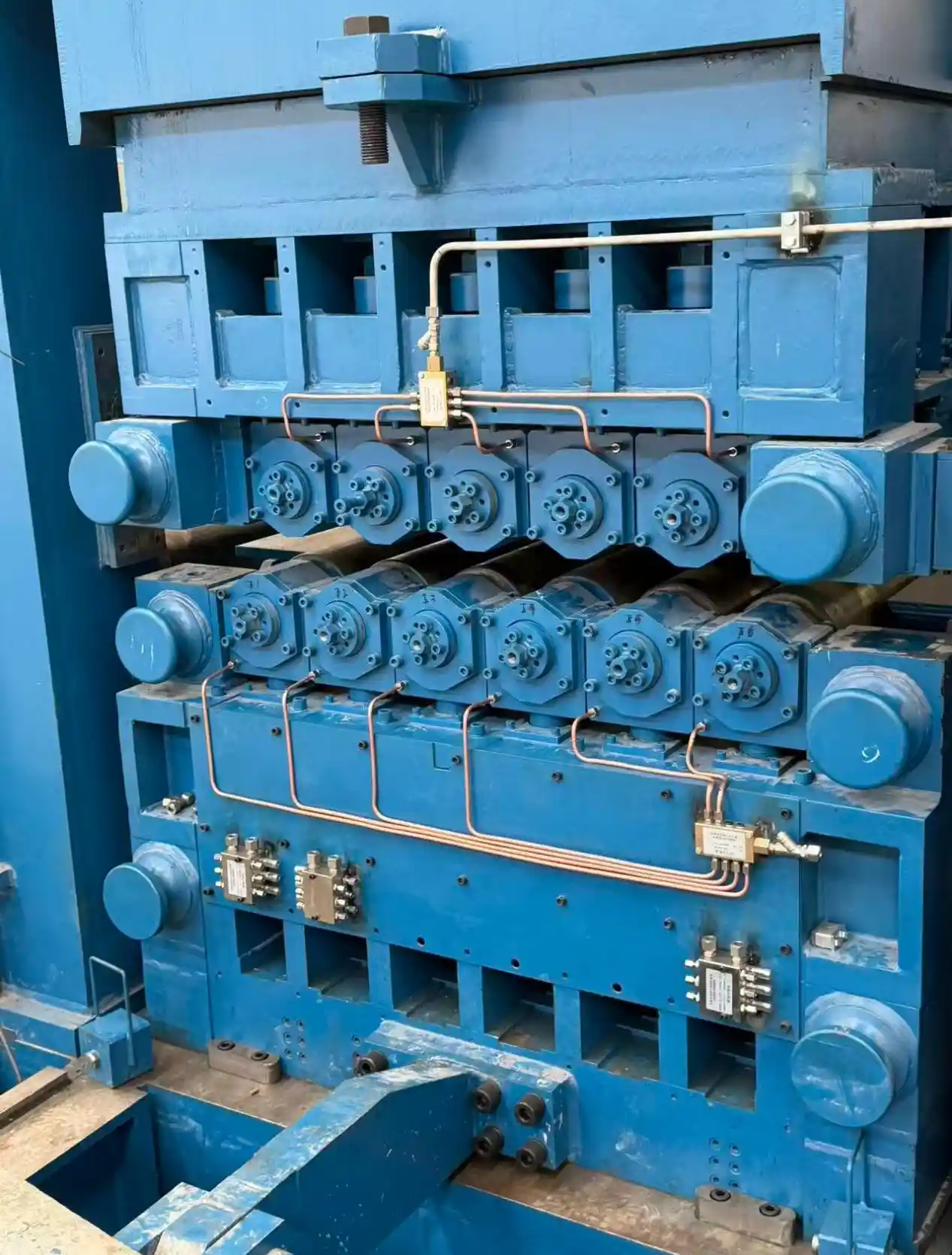

Vista de Rodillos en Sitio

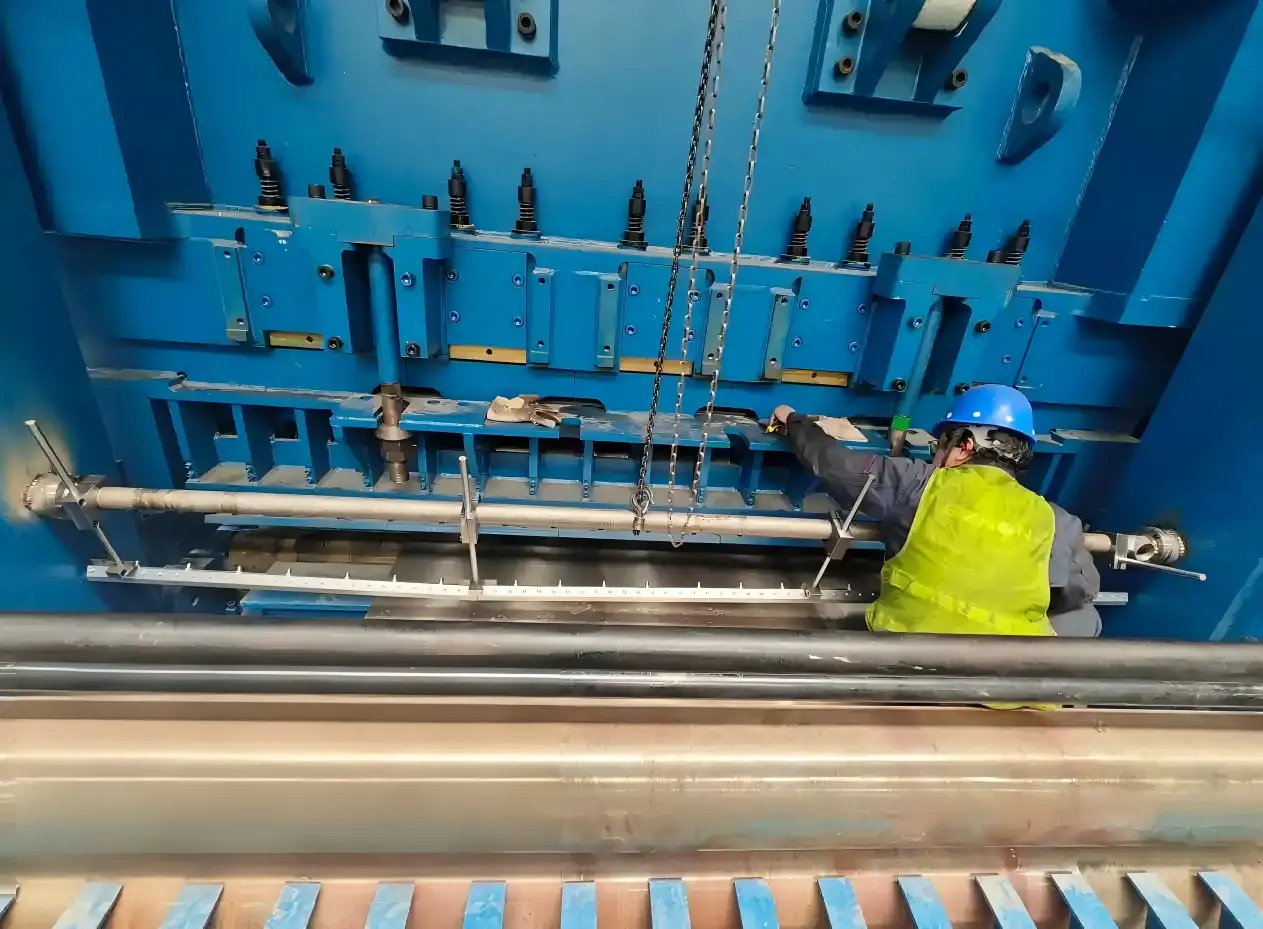

Ajuste de Puesta en Marcha

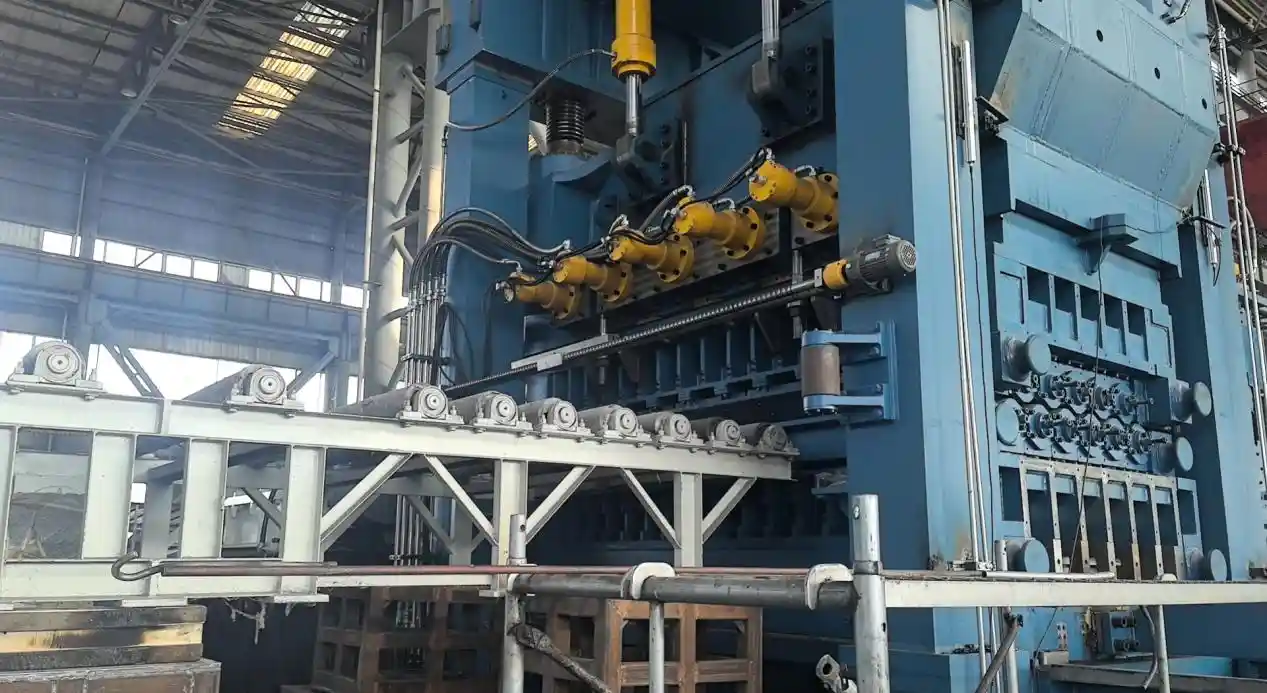

Descripción general de la máquina en sitio

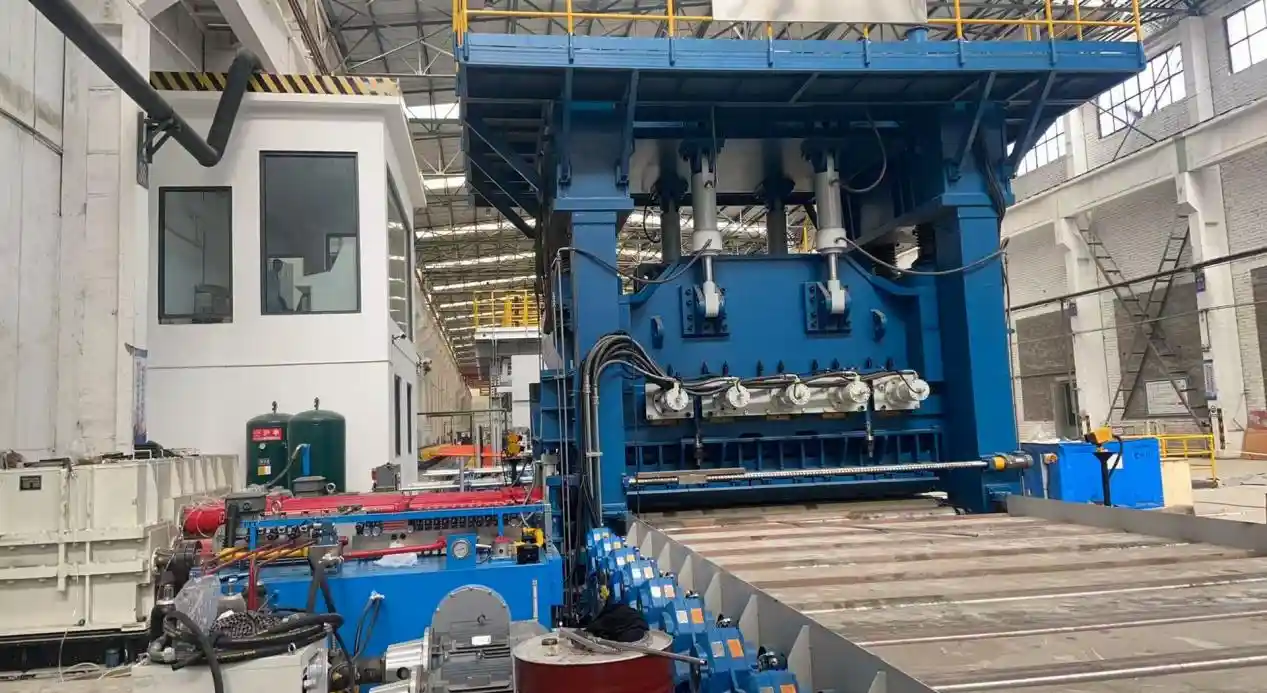

Distribución del Sitio del Cliente

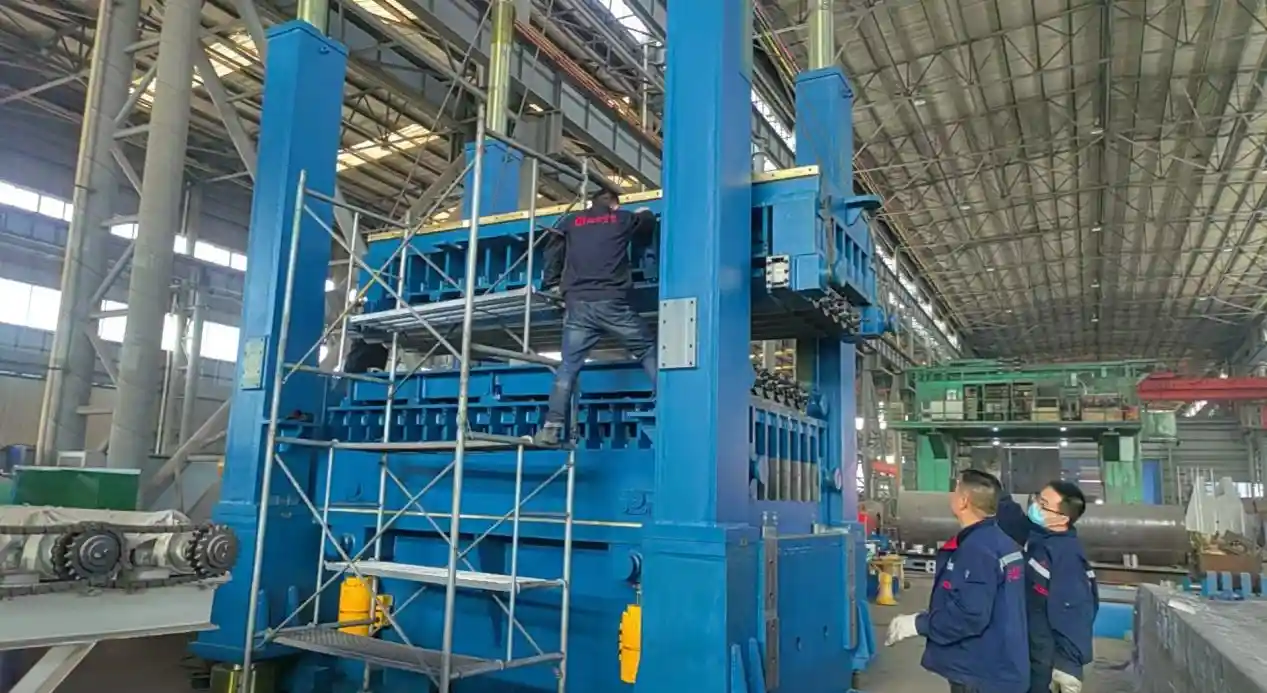

Trabajo de instalación en campo

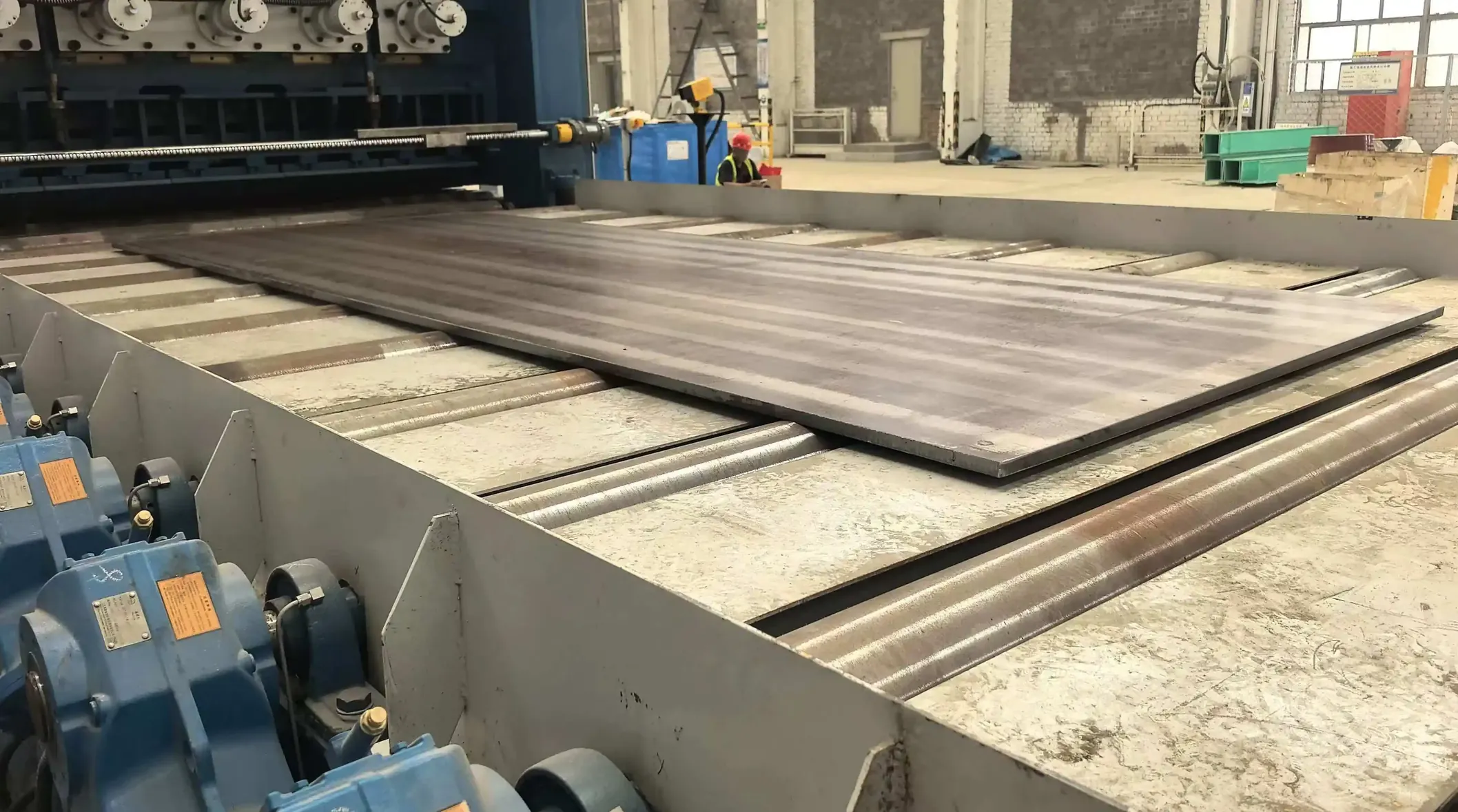

Nivelación de placas en prueba
EZHONG proporciona máquinas de nivelación de múltiples rodillos de alta capacidad diseñadas en torno al espesor de la placa, ancho, resistencia del material, velocidad de producción y planaridad requerida, con la opción de integrar la máquina en una línea de producción automatizada completa.
