| Artículo | Contenido |
|---|---|
| Cliente | Shanghai Boiler Works Co., Ltd. |
| País | China |
| Industria | Fabricación de Calderas |
| Equipo | EZW12Y-1500Tx3200 |
| Tipo de Máquina | Máquina de Dobladura de Placas de Cuatro Rodillos Totalmente Hidráulica |
| Ancho Máximo de Placa | 3.200 mm |
| Grosor máximo de la placa | 105 mm |
| Fuerza máxima del rodillo superior | 1500T |
| Diámetro de Laminación | Ø1,600 mm |
| Temperatura de Laminación | Frío / Cálido / Caliente |
Shanghai Boiler Works Co., Ltd. es un fabricante especializado de calderas y equipo de generación de energía. Sus procesos de fabricación involucran la conformación y fabricación de grandes componentes de acero, lo que impone requisitos exigentes a los equipos de laminación de placas pesadas.

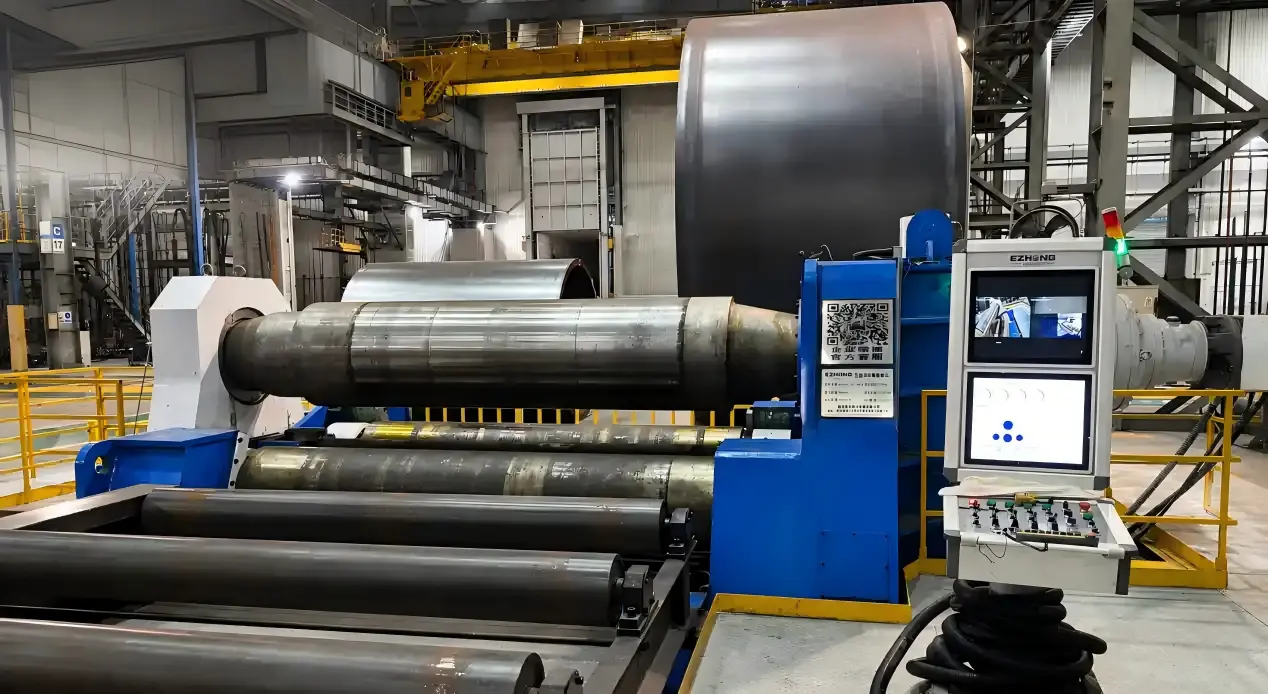

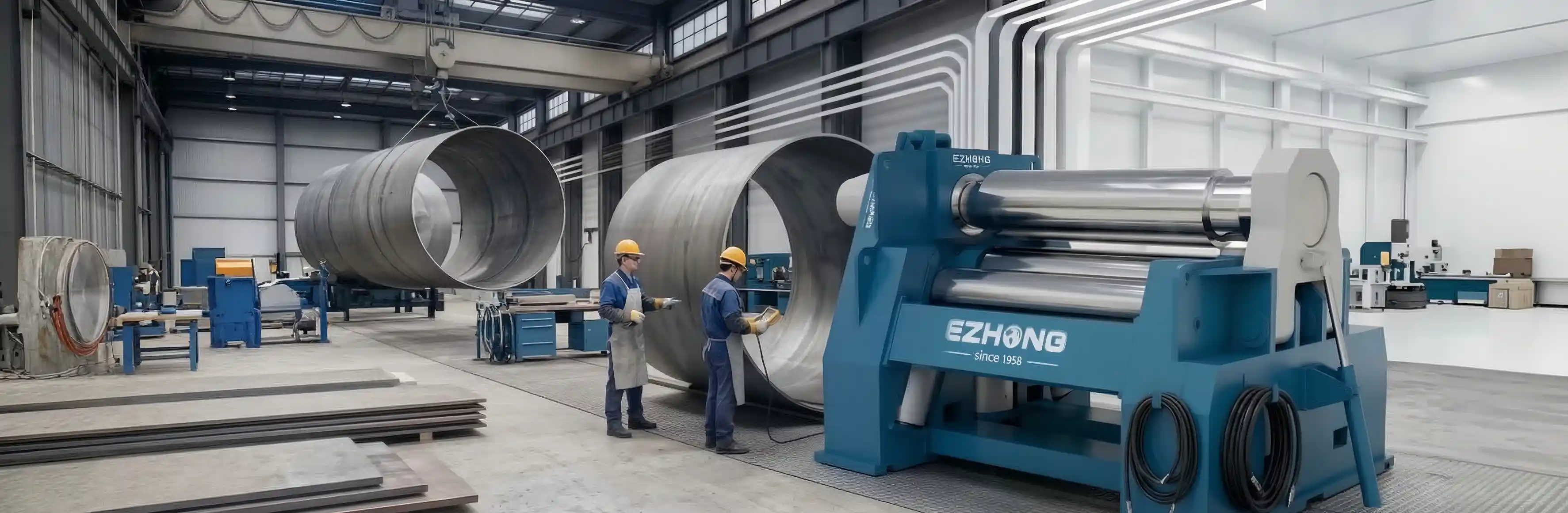

Para su taller de contenedores, Shanghai Boiler Works encargó una Máquina de Dobladora de Cuatro Rodillos Hidráulica Totalmente EZW12Y-1500Tx3200 de EZHONG.
Un requisito clave de este proyecto era la capacidad de manejar no solo el laminado en frío convencional, sino también el laminado en caliente hasta 650°C y laminado en caliente hasta 1,050°C.
Para este proyecto, el cliente requirió una solución capaz de proporcionar:
Basado en los requisitos de formación y producción de materiales de Shanghai Boiler Works, EZHONG suministró la Máquina Laminadora de Placas de Cuatro Rodillos Hidráulica Total EZW12Y-1500Tx3200.
| Artículo | Especificación |
|---|---|
| Modelo de máquina | EZW12Y-1500Tx3200 |
| Tipo de Máquina | Máquina de Dobladura de Placas de Cuatro Rodillos Totalmente Hidráulica |
| Fuerza máxima del rodillo superior | 1500T |
| Diámetro del Rodillo Superior | Ø860 mm |
| Diámetro del Rodillo Inferior | Ø800 mm |
| Diámetro del rodillo lateral | Ø650 mm |
| Ancho Máximo de Placa | 3.200 mm |
| Grosor Máximo de Rodado | 105 mm |
| Espesor de Pre-Plegado | Hasta 90 mm |
| Esfuerzo de Cedencia de la Placa | 190 / 240 / 360 MPa |
| Diámetro de Rodado Estándar | Ø1,600 mm |
| Diámetro Mínimo de Enrollado | Ø1,000 mm |
| Longitud Efectiva del Rodillo de Trabajo | 3,260 mm |
| Velocidad de laminación | 3.5 m/min |
| Diámetro Máximo de Soporte Superior | Ø6,000 mm |
| Capacidad de soporte superior | 35 toneladas |
| Mesa de rodillos de alimentación | 16mx3.2 m |
| Temperatura de Laminación | Frío / Cálido / Caliente |

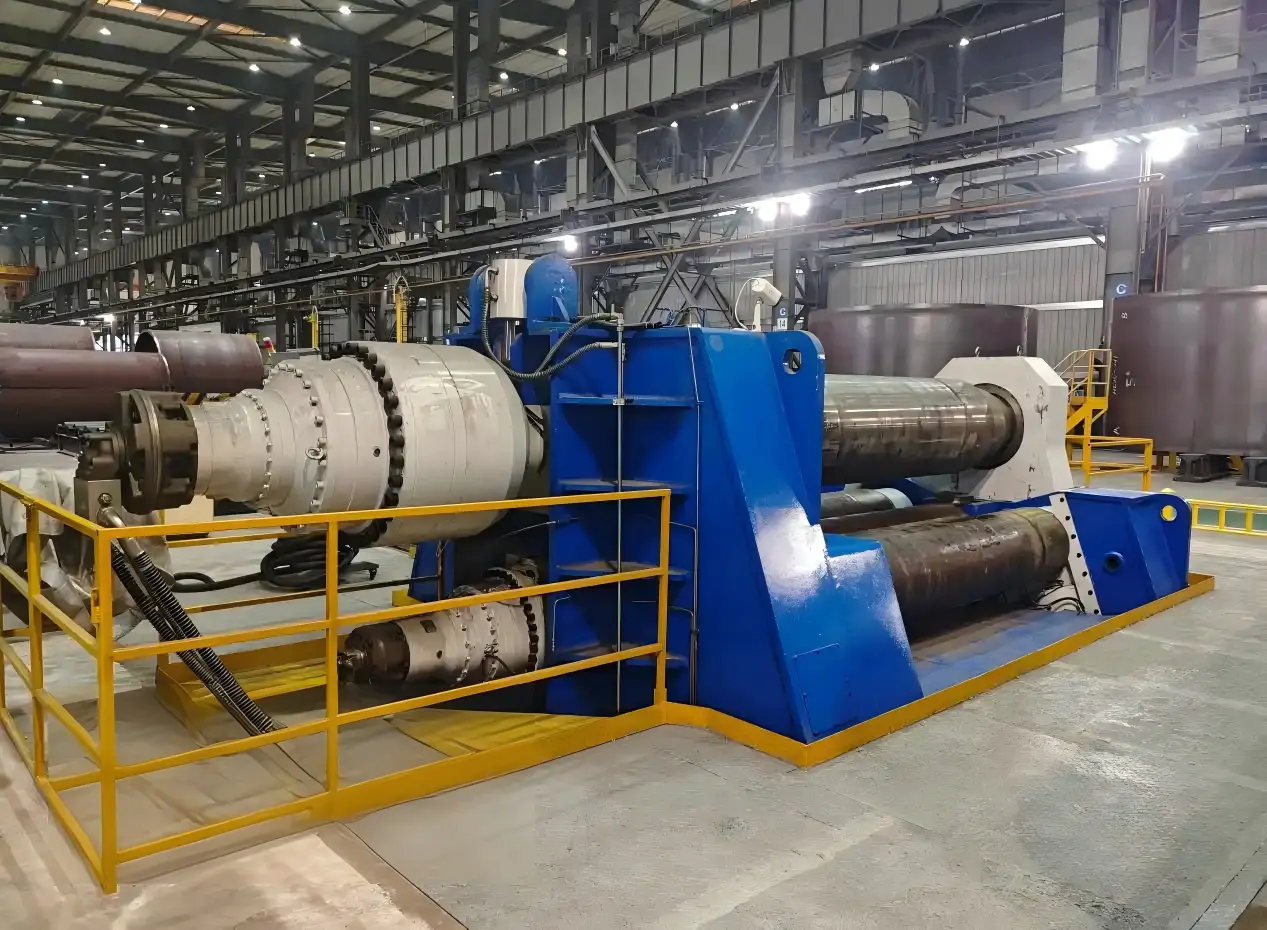

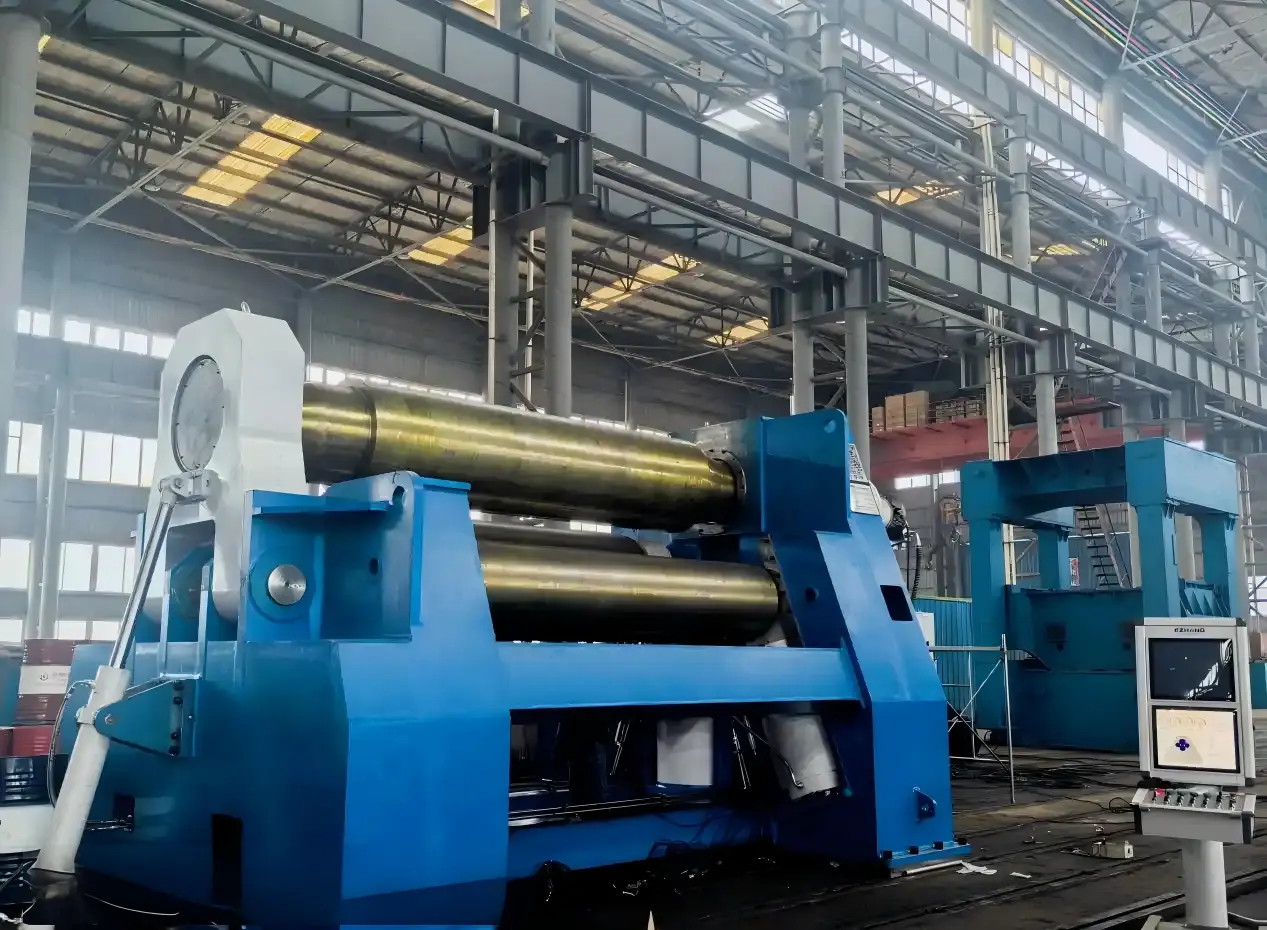

The upper and lower rolls are both driven, providing controlled and stable plate feeding during rolling. The hydraulic system controls the vertical and inclined movement of the lower and side rolls and enables precise positioning of the working rolls.
La máquina proporciona una fuerza máxima de prensado del rodillo superior de 1500T, combinada con un torque de transmisión del rodillo superior de 450.000 N·m, proporcionando la capacidad de formación requerida para el laminado de placas de acero pesado.
La máquina incorpora medidas de protección térmica dedicadas para soportar el laminado en frío, tibia y caliente. Estas incluyen rodamientos y sellos de rodillo resistentes al calor, aislamiento térmico entre los cilindros hidráulicos y los rodillos de trabajo, sensores de desplazamiento protegidos y enfriamiento de aceite hidráulico.
Los rodillos superior, inferior y lateral están hechos de acero de laminación en caliente forjado 60CrMnMo, tratado térmicamente a HB280-320. La especificación técnica requiere procesos de forjado controlado, tratamiento térmico y mecanizado, junto con certificación de material e inspección ultrasónica.
La máquina incluye soportes laterales frontales y traseros, un soporte superior y un sistema de alimentación impulsado. Los soportes lateral cada uno proporcionan una capacidad de elevación de 25 toneladas, mientras que el soporte superior puede soportar piezas de trabajo hasta Ø6,000 mm y 35 toneladas.
Sistema hidráulico que incorpora circuitos de regulación de presión, sincronización, velocidad y control de velocidad de rodillos de trabajo. Válvulas proporcionales electro-hidráulicas y sensores de desplazamiento controlan el movimiento sincronizado de los rodillos inferior y lateral, con precisión de posicionamiento de ±0.15 mm. El sistema de control utiliza adquisición de datos y control de lógica basado en PLC.
Desde el espesor de la placa y la resistencia del material hasta el diámetro de rodadura, el ancho de trabajo y la temperatura de formación, cada aplicación de rodadura de placas pesadas requiere una configuración de máquina correctamente diseñada.
